Logo & Branding｜标识与品牌定制

让品牌进入设备系统，同时不破坏安全与合规信息层级

以安全合规为先的品牌落地方法，贯通整机外观、界面、铭牌、标签与文件，在可验证边界内完成受控定制。

查看品牌方案案例下载品牌应用指南
项目快照演示数据
  • 项目号TC-BRAND-26-006
  • 源头品牌NOVA GRID（演示）
  • 视觉基线VB-2.1
  • 语言EN / ZH / ES
  • 标签数42
  • 铭牌确认已签核
  • 评审阶段样机视觉
  • 评审次数3
  • 需求治理

    品牌资产接入与治理

    主数据同源；触点全链路受控接入。

  • 受控工程流程

    设备视觉分区

    柜体分区科学落位；品牌与功能区分离。

  • 确信验证

    安全与铭牌显示控制

    合规信息优先；警示与追溯不可覆盖。

  • 规模交付

    跨媒介一致与受控发布

    外观、界面、文档同源发布；变更可追溯。

品牌触点地图（BRAND TOUCHPOINT MAP）

所有触点均基于同一主数据

设备（柜体）

  • 正面 / 侧面 / 背面 外部可视标识
  • 内部组件 / 模块标识

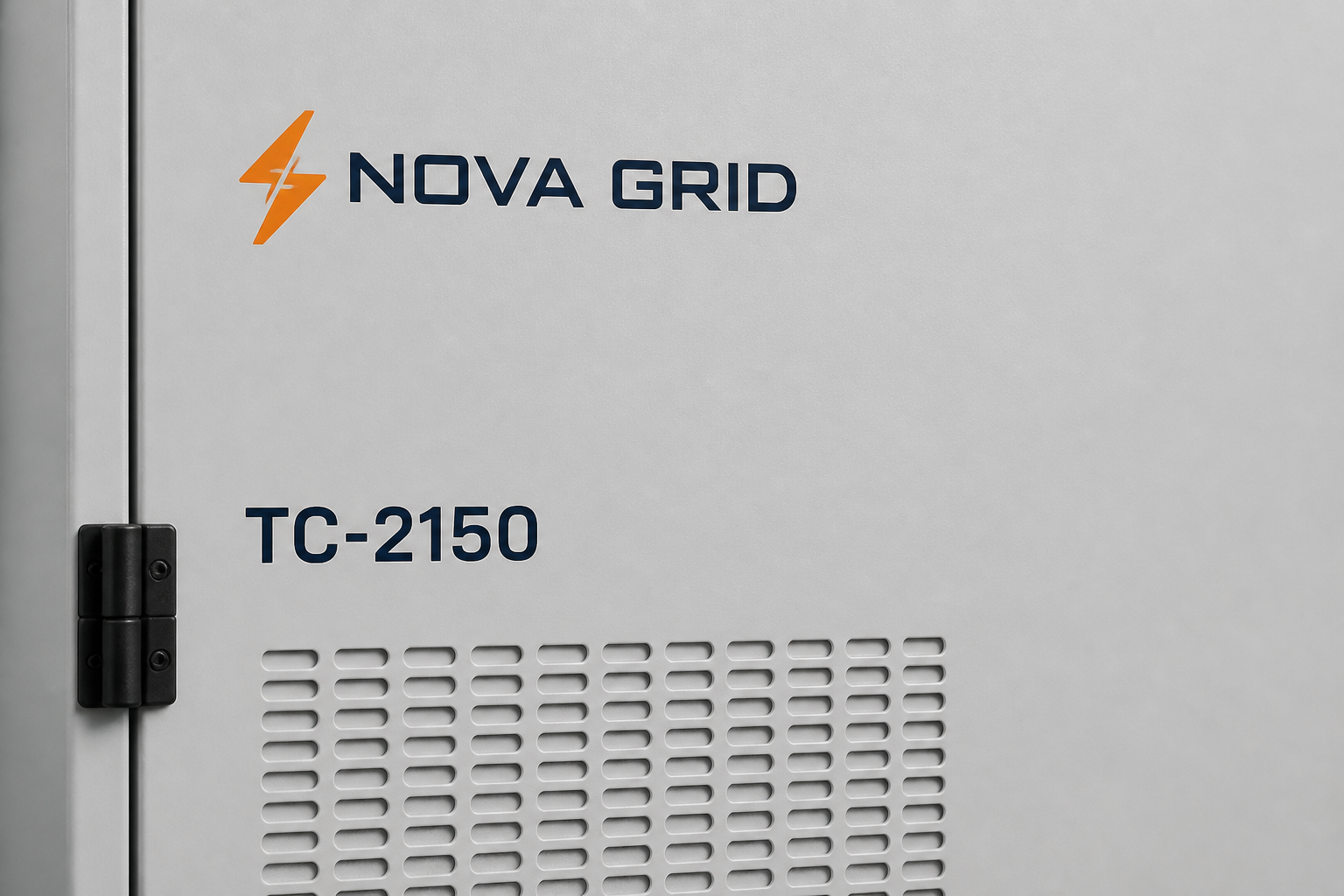

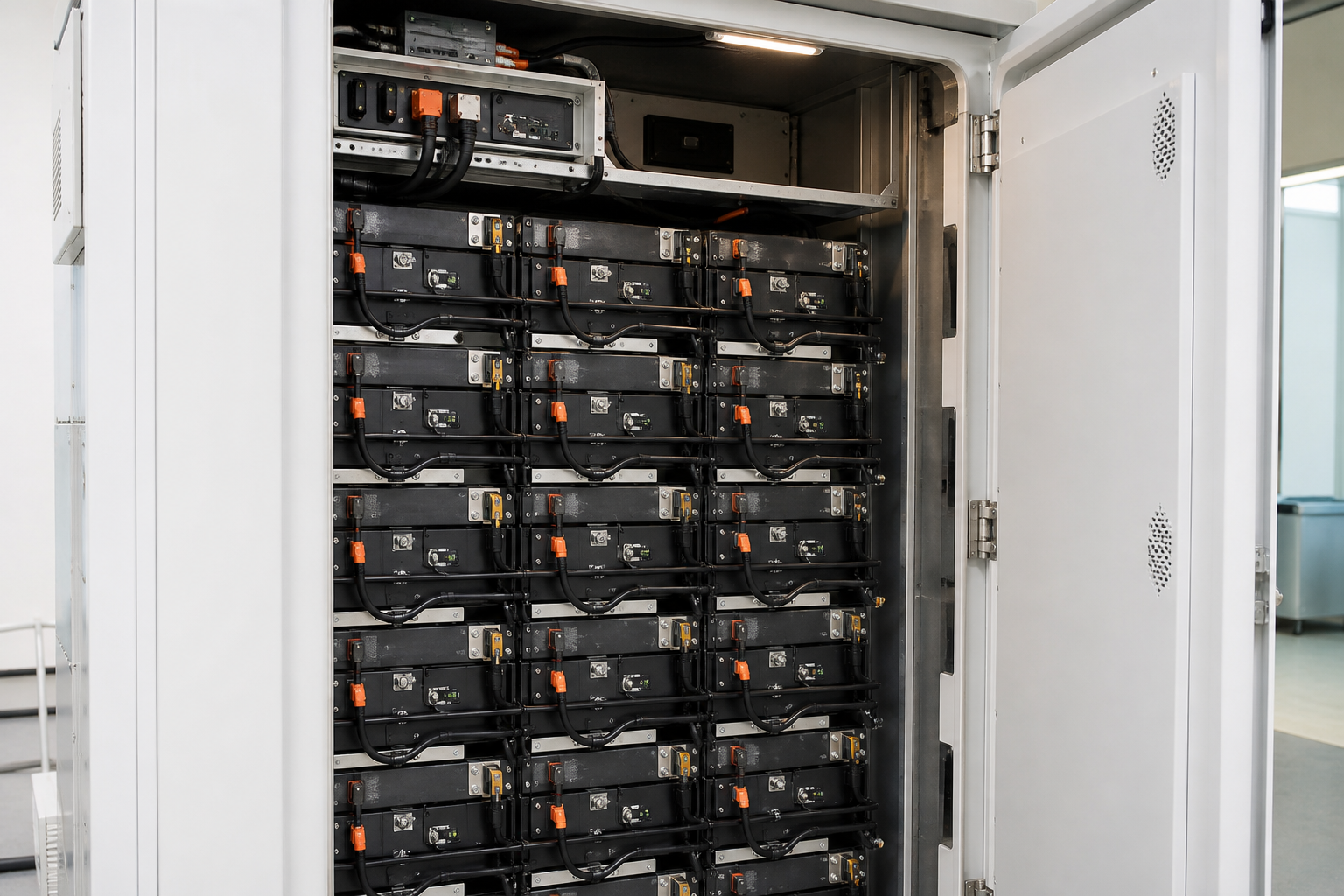

柜门 NOVA GRID 标识区（演示）柜体内部模组（演示）
  • 主数据ID: CAB-001

HMI 界面

  • 主站 / 状态 / 概览
  • 服务 / 设置界面

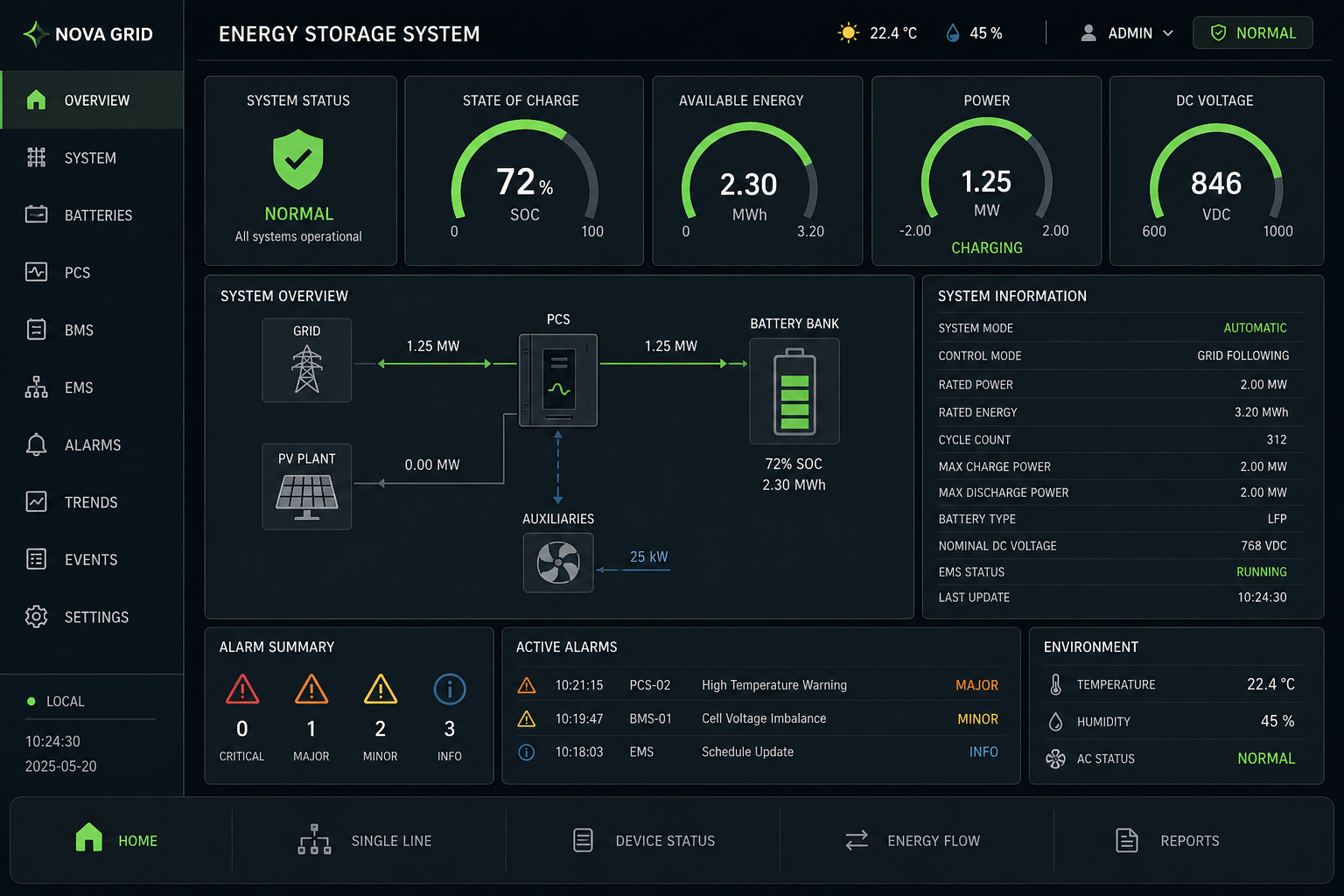

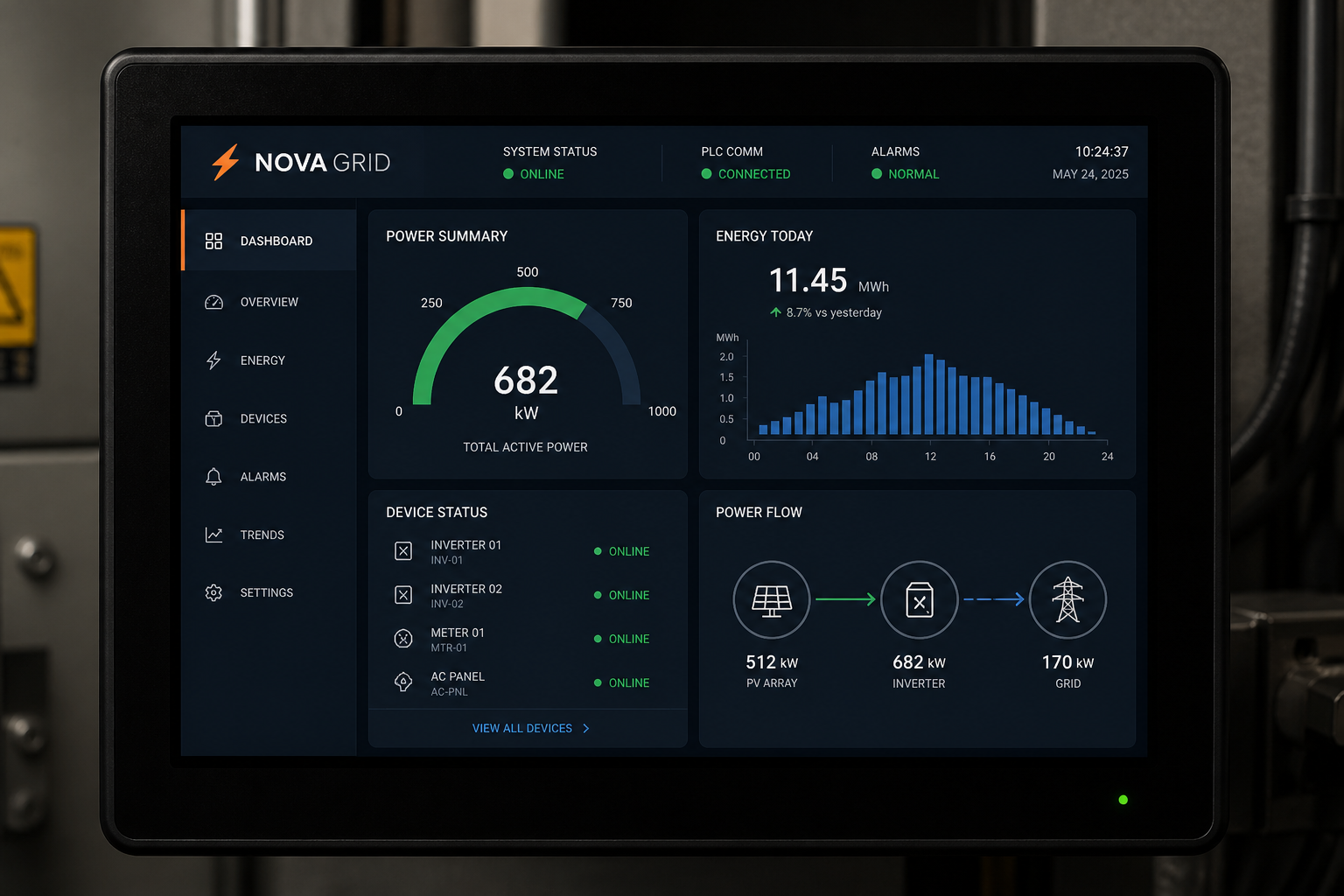

HMI 顶栏 NOVA GRID 标识（演示）HMI 状态概览界面（演示）
  • 主数据ID: HMI-001

铭牌与标签

  • 铭牌额定与追溯
  • 安全 / 警示 / 服务标签

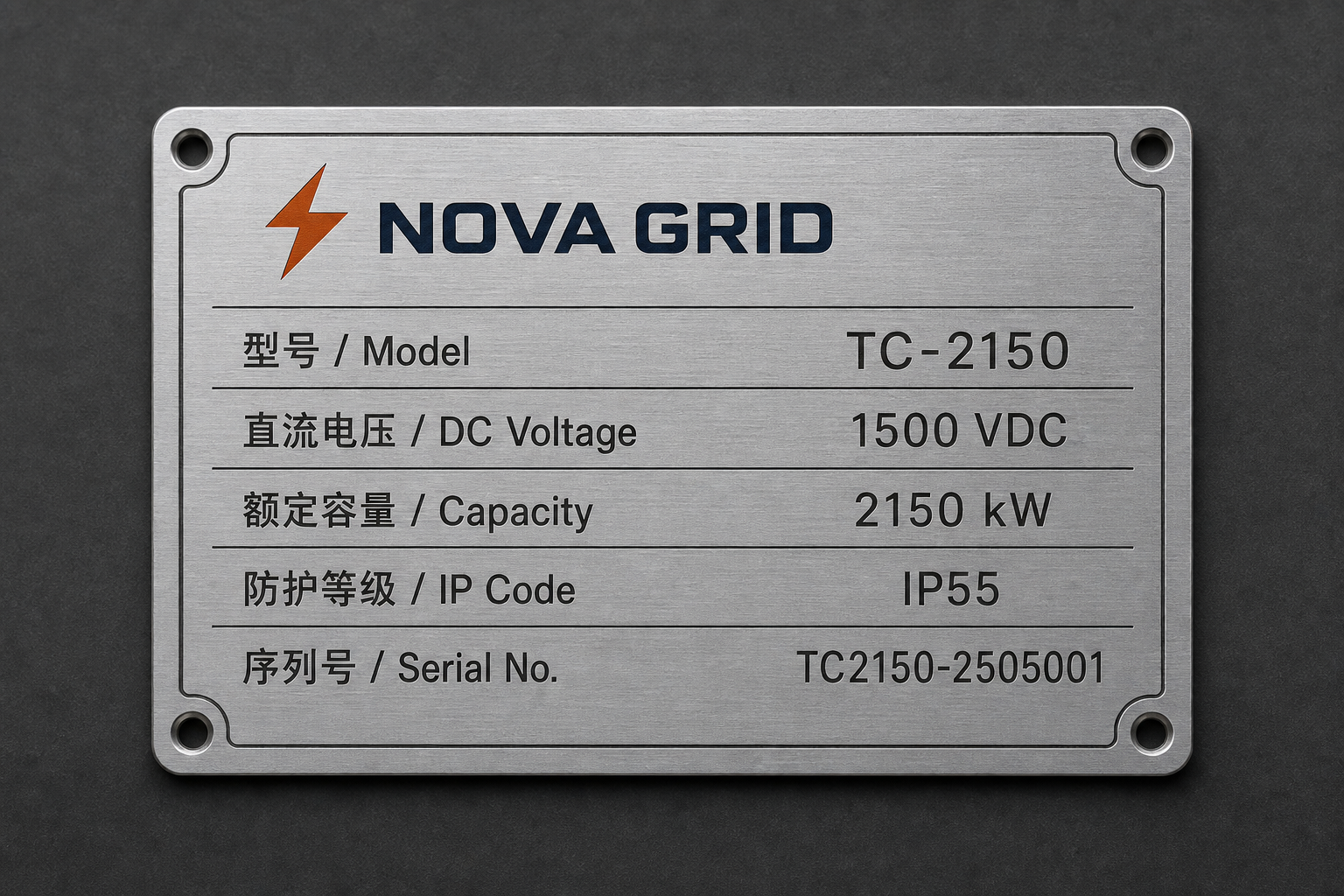

含 NOVA GRID 标识的铭牌（演示）安全警示标签家族（演示）
  • 主数据ID: PLATE-001
  • 主数据ID: LABEL-001

包装与运输

  • 木箱 / 发运标识
  • 堆码 / 吊装说明

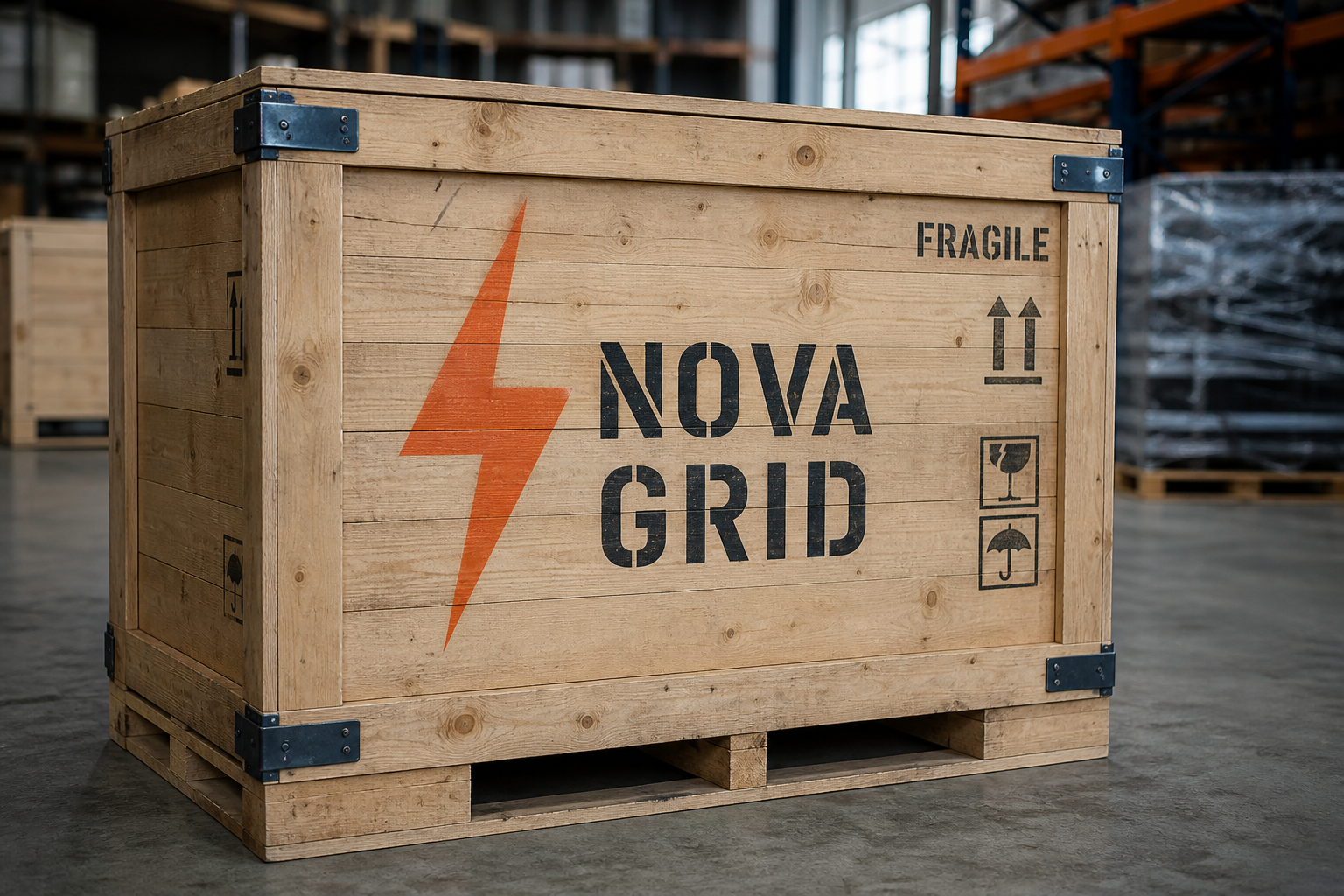

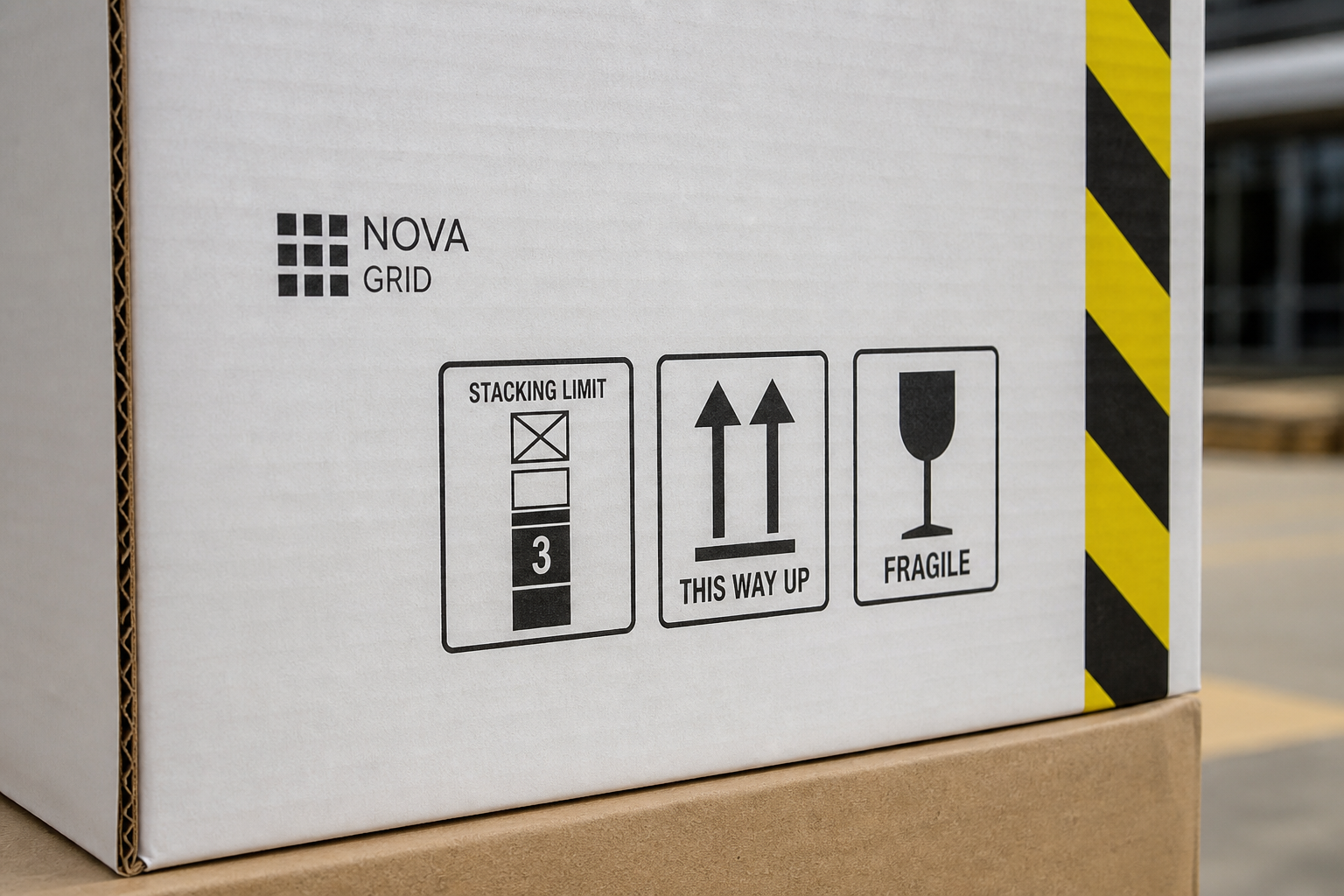

喷涂 NOVA GRID 标识的运输箱（演示）木箱堆码 / 吊装 / 搬运标识（演示）
  • 主数据ID: PKG-001

文件与系统

  • 手册 / 图纸 / 报告
  • 服务门户

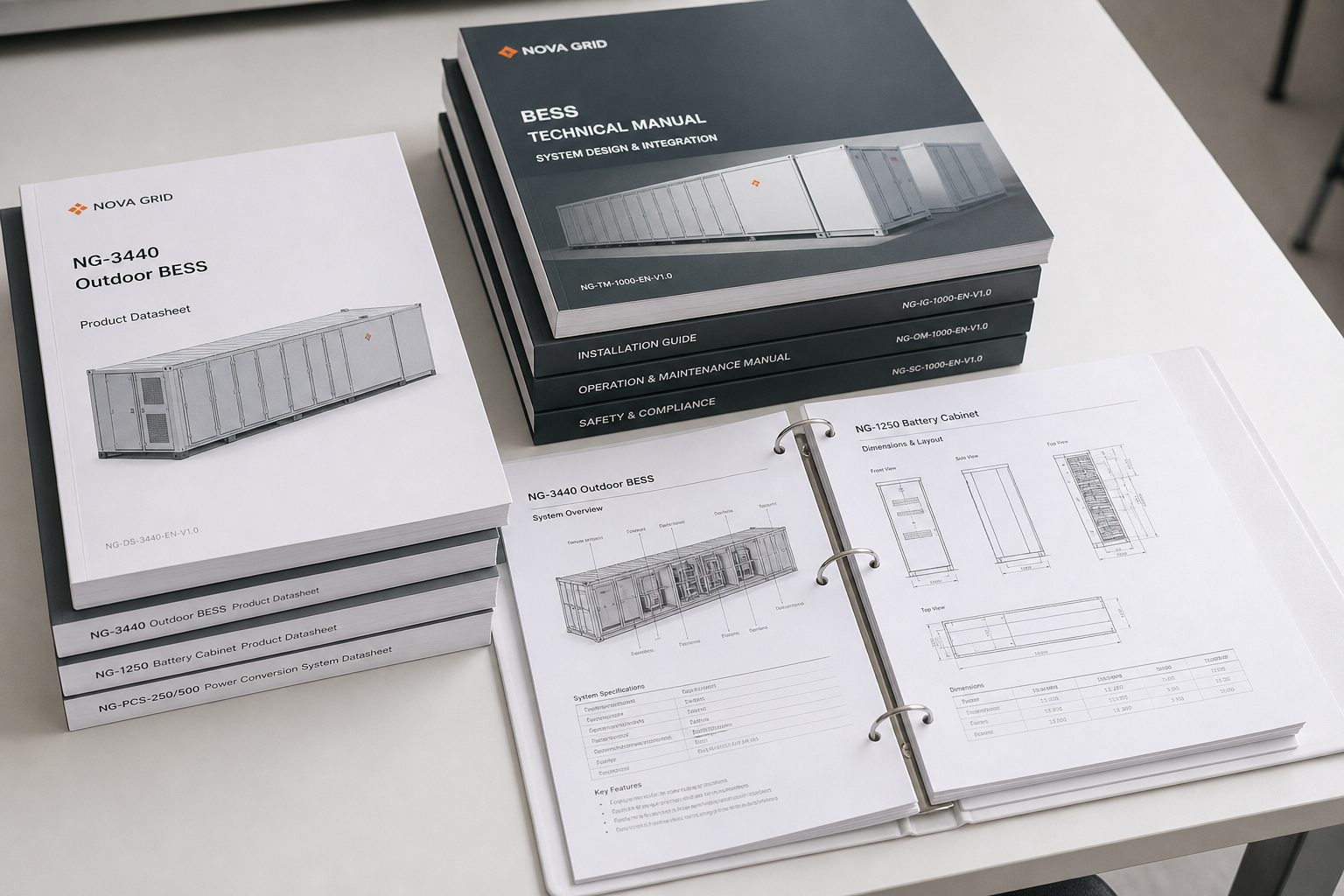

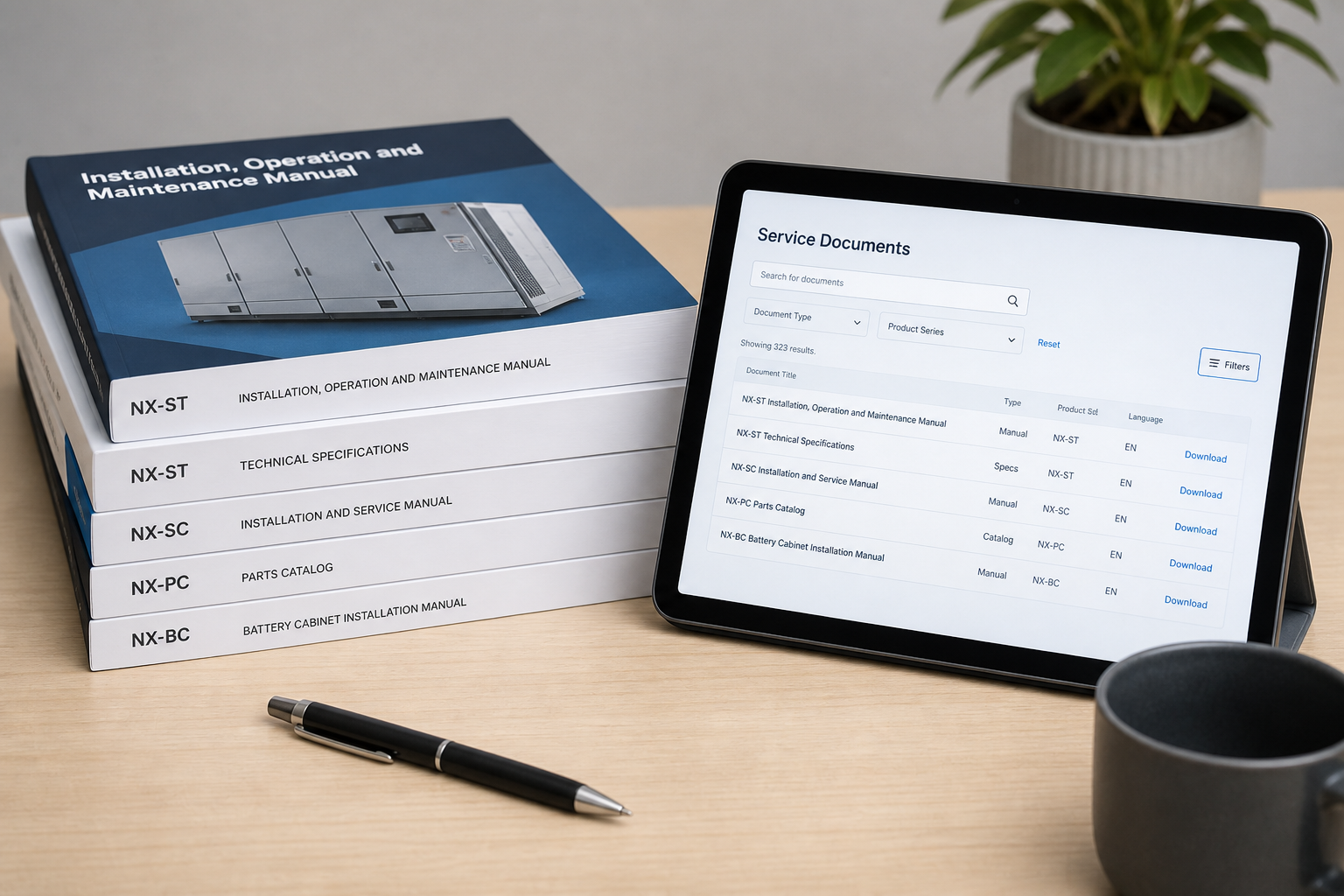

技术手册与资料册（演示）手册与服务门户（演示）
  • 主数据ID: DOC-001

Graphic System

柜体图形系统

视图 · 标识规则 · 命名 · 点缀色 · 多柜一致演示数据

视图与版式

正面（主视）侧面（左视）背面（后视）

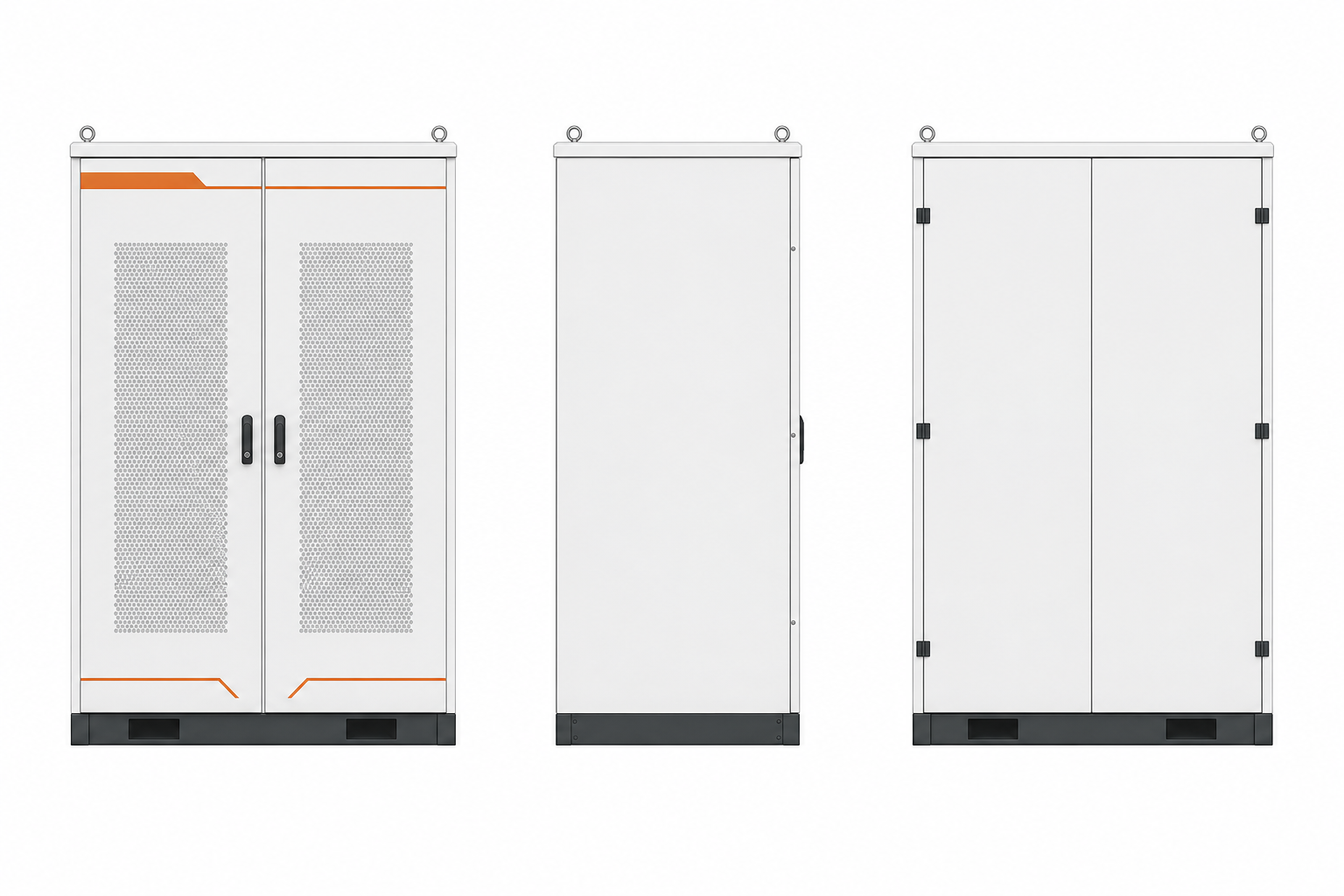

柜体正面 / 侧面 / 背面三视图（演示）

品牌标识规则

  • 最小高度：≥ 45 mm（演示）
  • 安全距离：≥ 2×标识高度
  • 与边缘距离：≥ 25 mm
  • 禁区：不得进入安全 / 铭牌层
  • 对比：深底浅标或浅底深标

产品命名与家族

TC-2150

BESS Cabinet

2150kWh / 1P / 1500V / IP54

  • 命名规则：TC-系列 + 能量容量
  • 字号层级：家族 > 型号 > 规格
  • 同家族柜型标识同基线

点缀与色彩方案

  • 橙色点缀（品牌色）PMS 1655C 演示
  • 标准灰色（默认）N5 演示
  • 深蓝可选（夜间版）PMS 295C 演示

多柜组合一致性

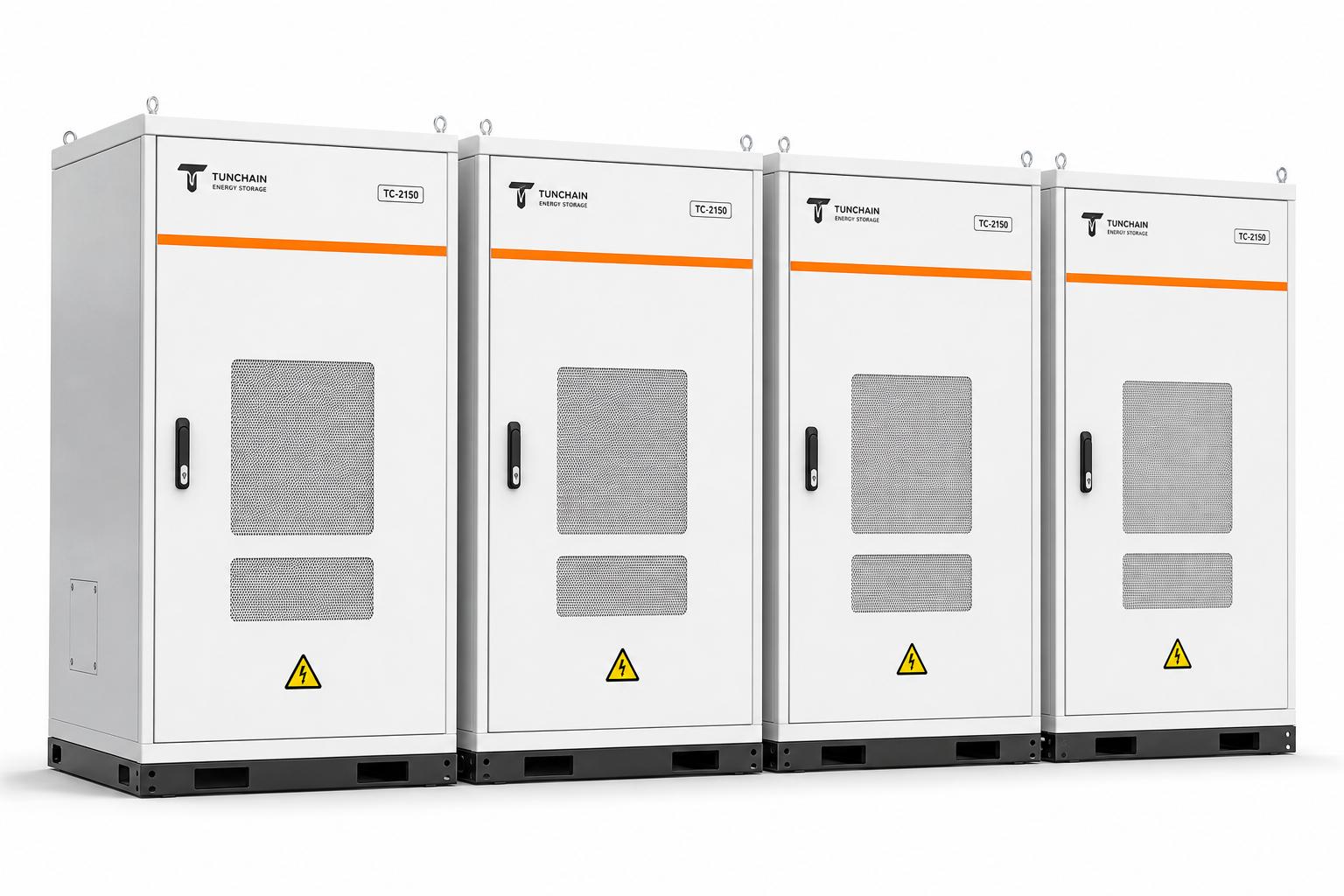

多柜品牌一致性透视示意（演示）

Logo 高度、色带与型号字标同基线对齐

Nameplate & Labels

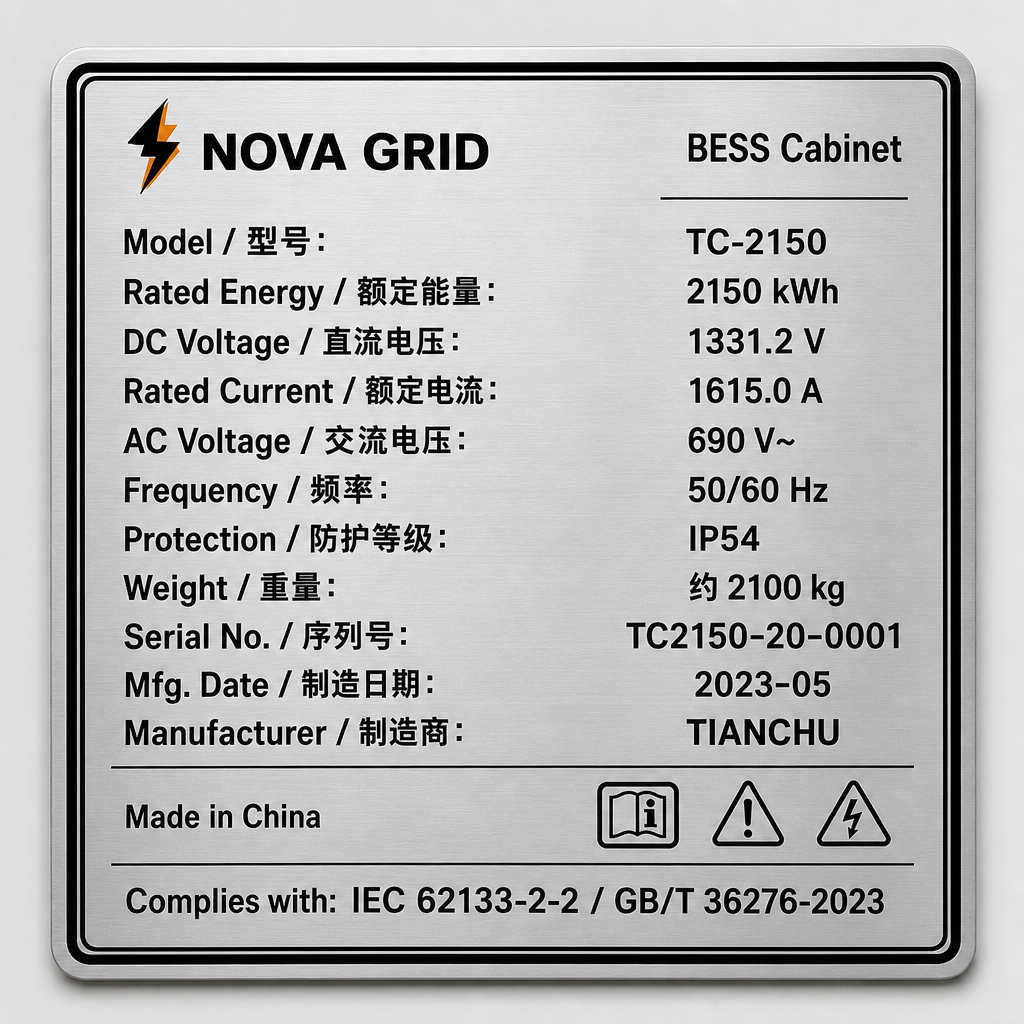

铭牌示例 + 安全警示贴家族

双语字段 · 工程要点 · 警示家族尺寸一致演示数据

铭牌工程要点

内容维度
型号 · 额定 · 序列 · 制造信息完整
材料工艺
铝板喷印 / 激光刻蚀
语言版本
ZH / EN / ES
字高最小
关键参数 ≥ 1.6 mm
固定方式
铆接 / 胶粘双保险
耐久要求
耐候 · 耐盐雾 · 不褪色
对比度
深字浅底 ≥ 70%
位置
门侧固定区，不与 Logo 重叠

HMI Theme Adaptation

HMI 主题适配

六态示意 · 品牌仅作用于非安全区演示数据

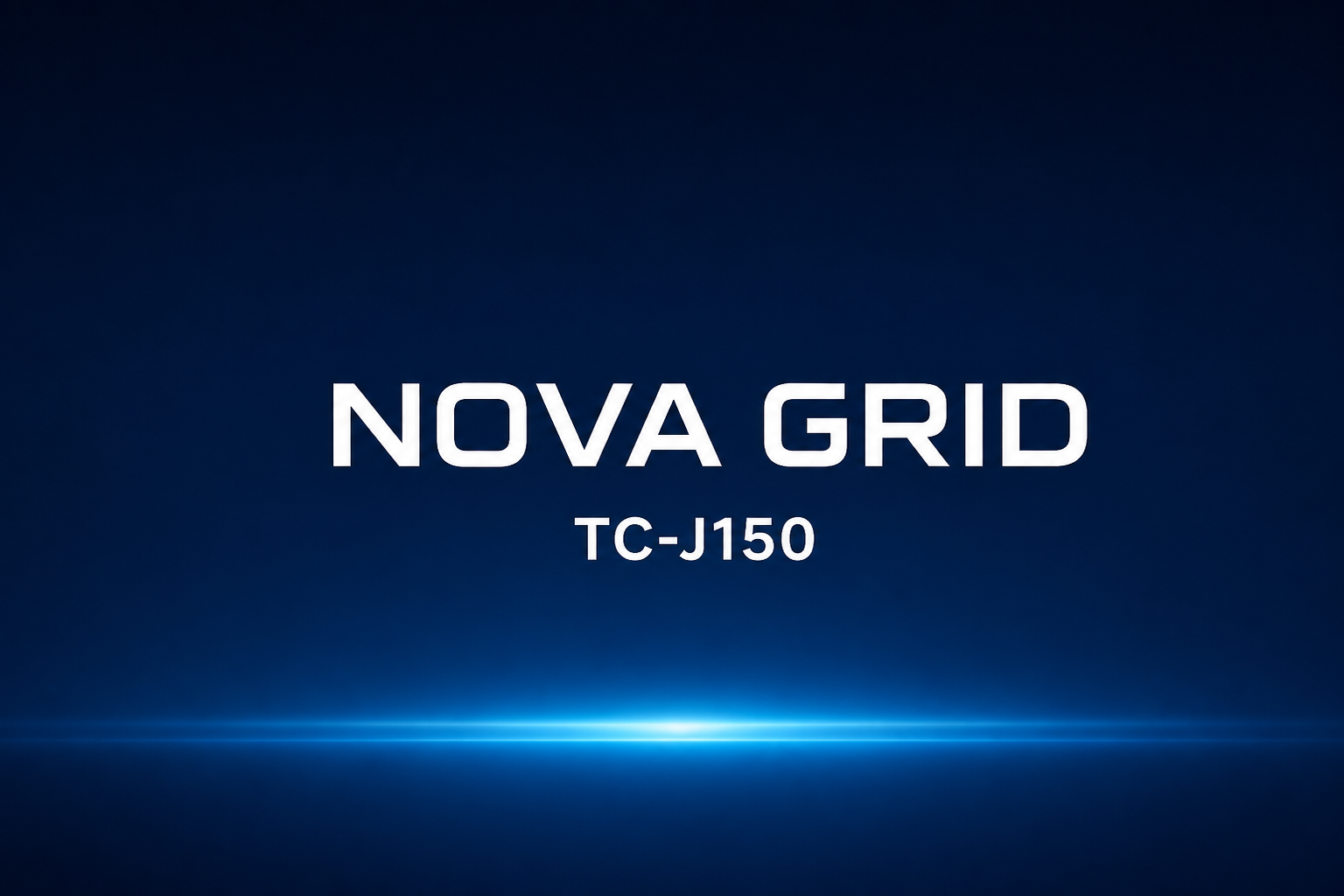

  • 启动画面(Boot)

    HMI 启动画面 · NOVA GRID（演示）

  • 概览(Overview)

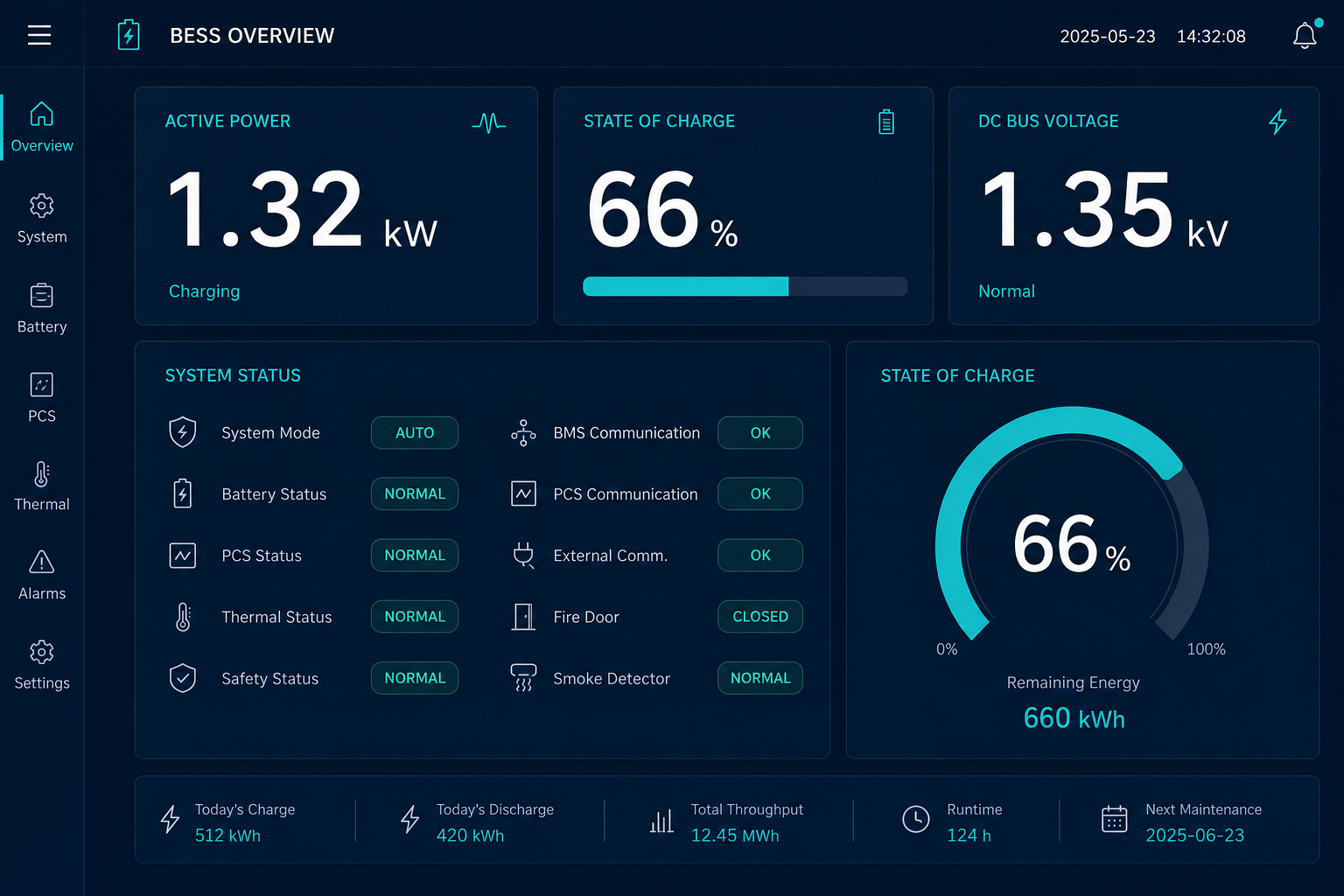

    HMI 系统概览（演示）

  • 状态(Status)

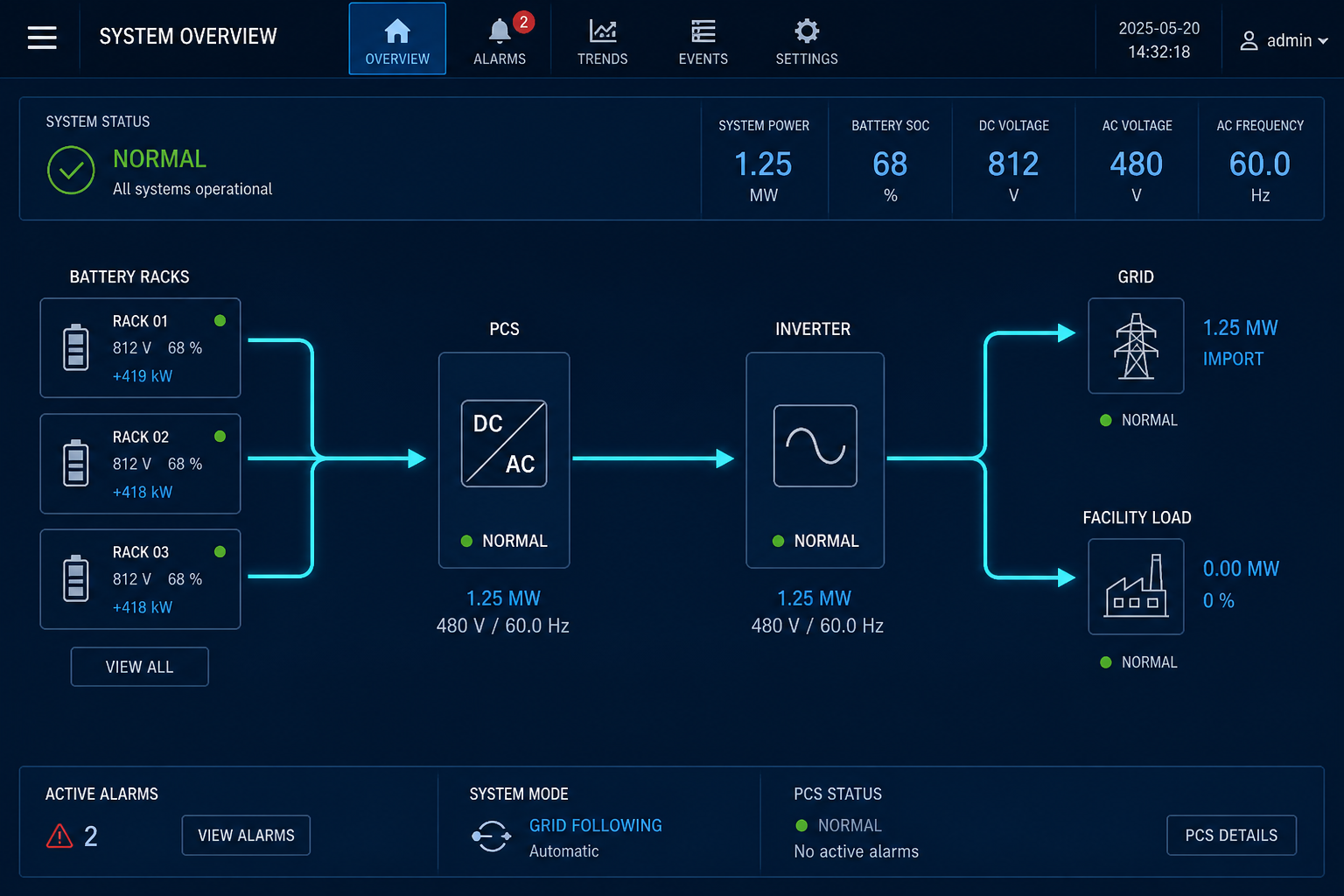

    HMI 运行状态示意（演示）

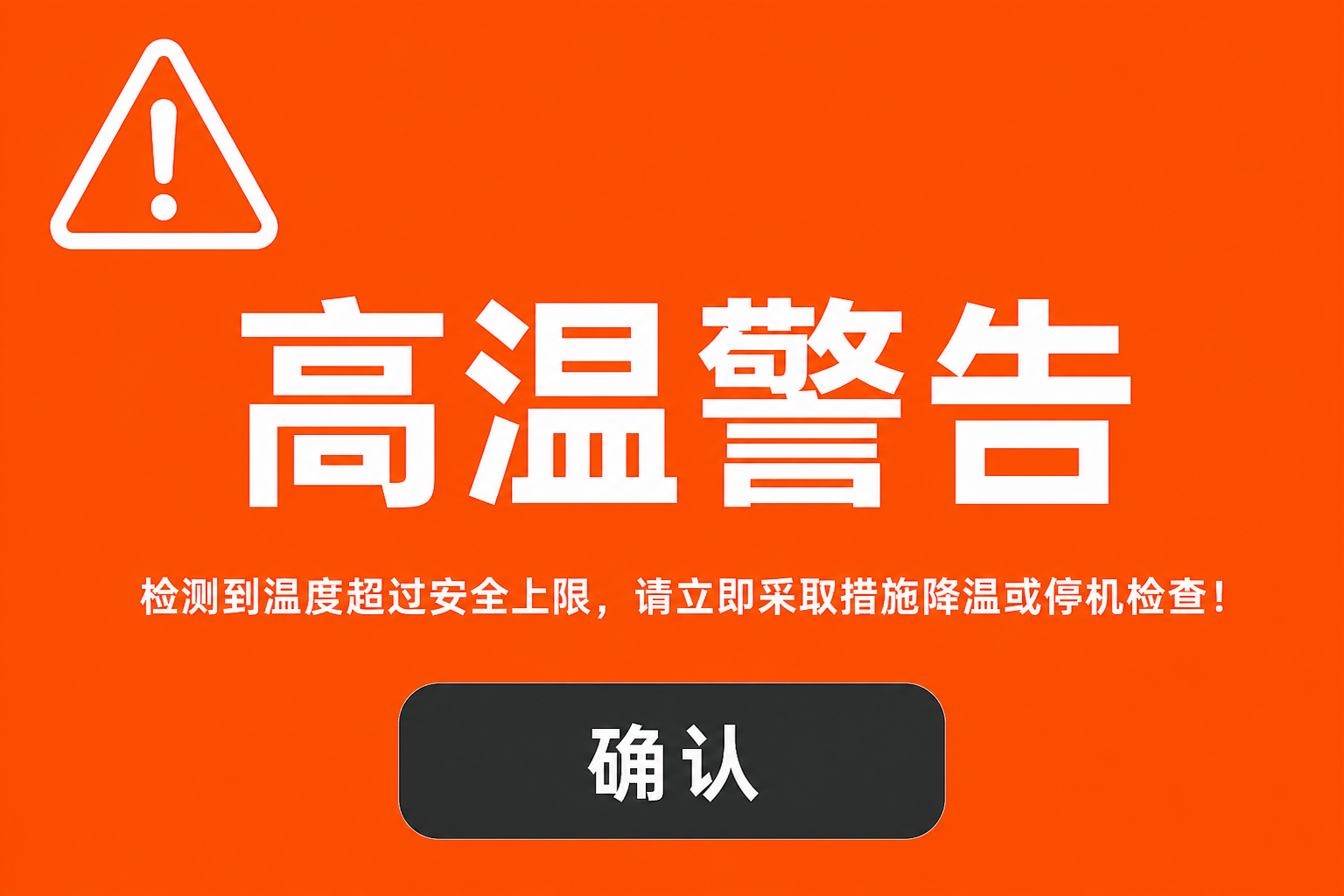

  • 警告(Warning)

    HMI 高温警告屏（演示）

  • 告警(Alarm)

    HMI 高压故障告警屏（演示）

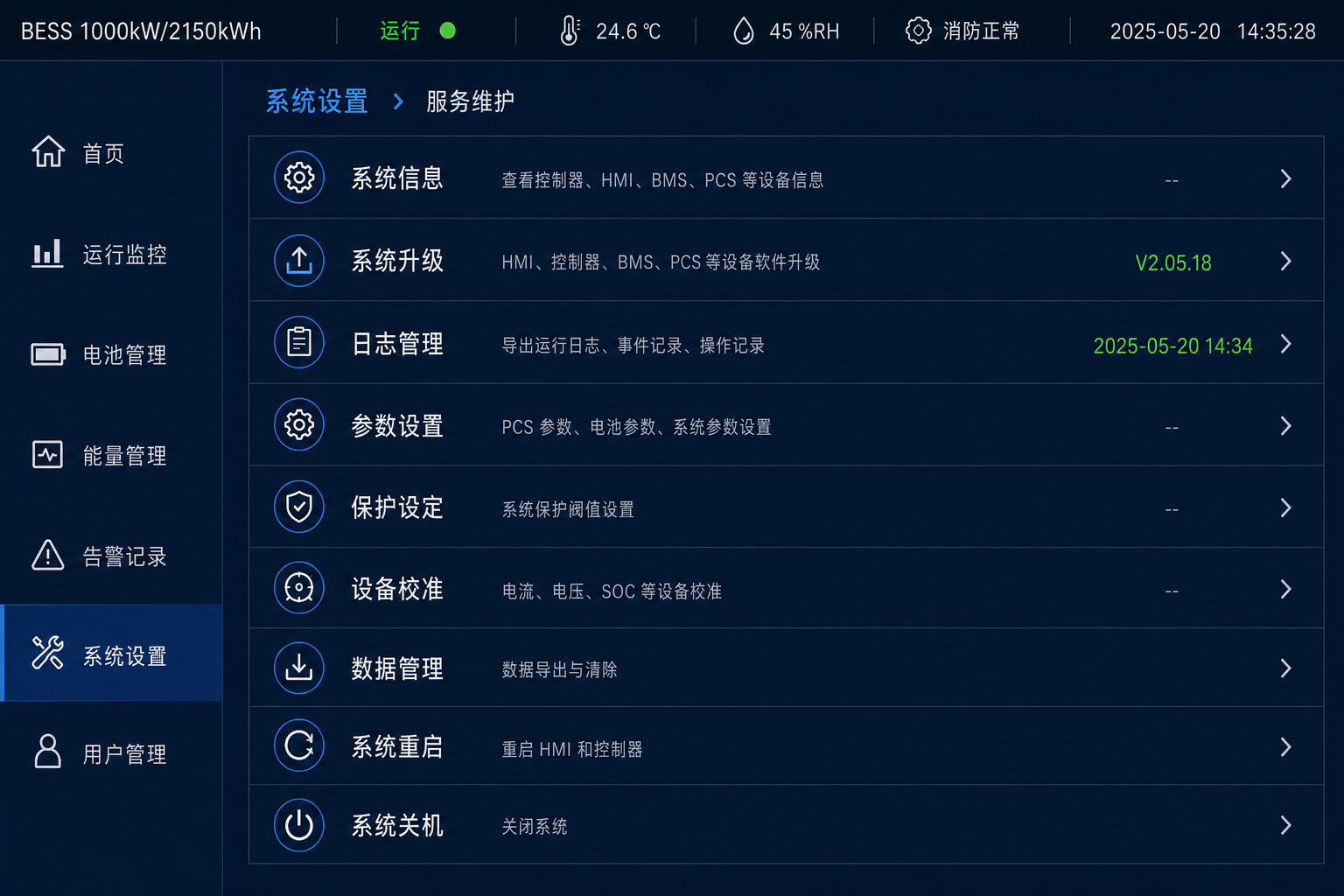

  • 服务(Service)

    HMI 服务模式菜单（演示）

品牌色仅可用于非安全区；警告（橙）/ 告警（红）语义对比度固定，不可随品牌主题更改。

Localization

多语言与术语本地化

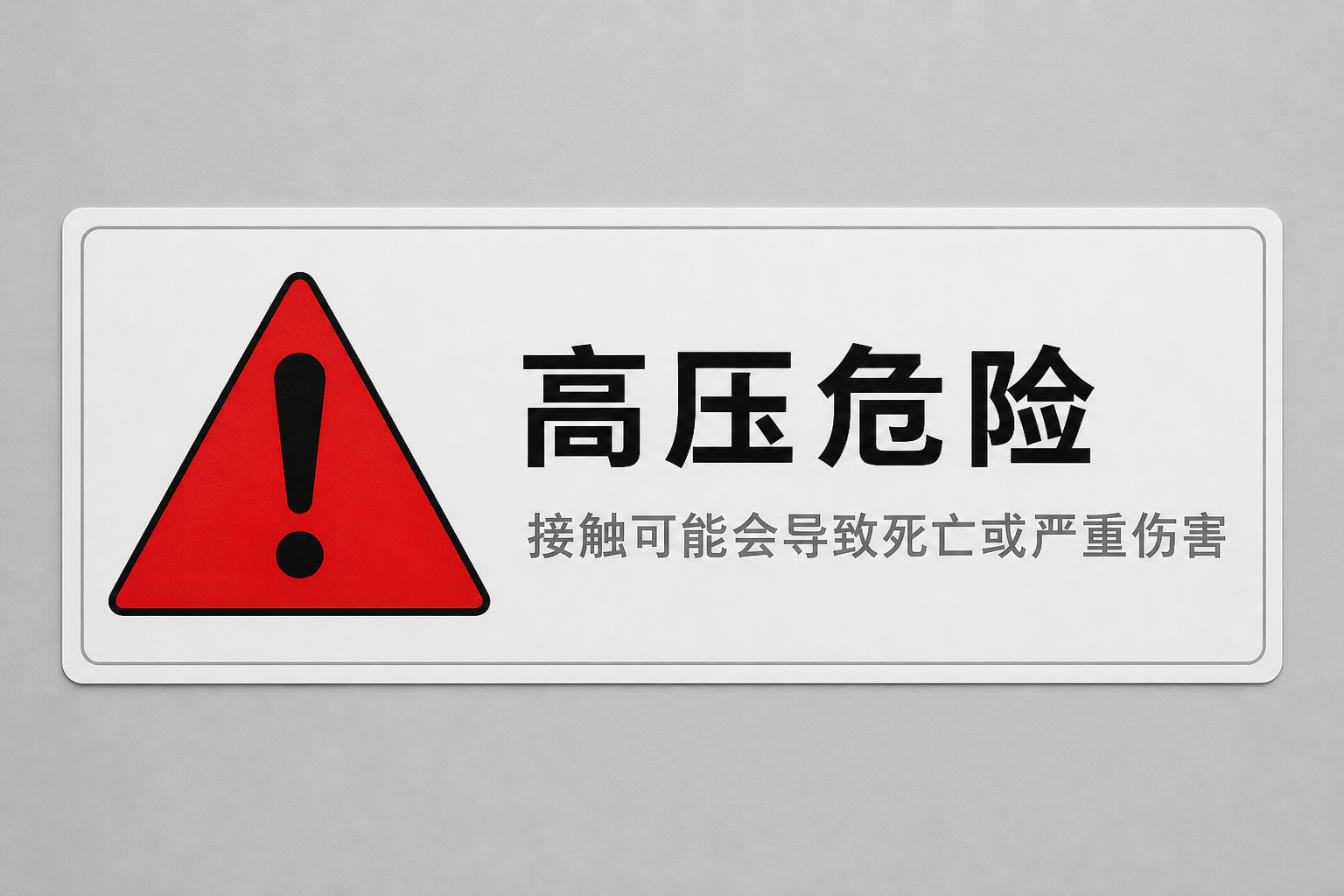

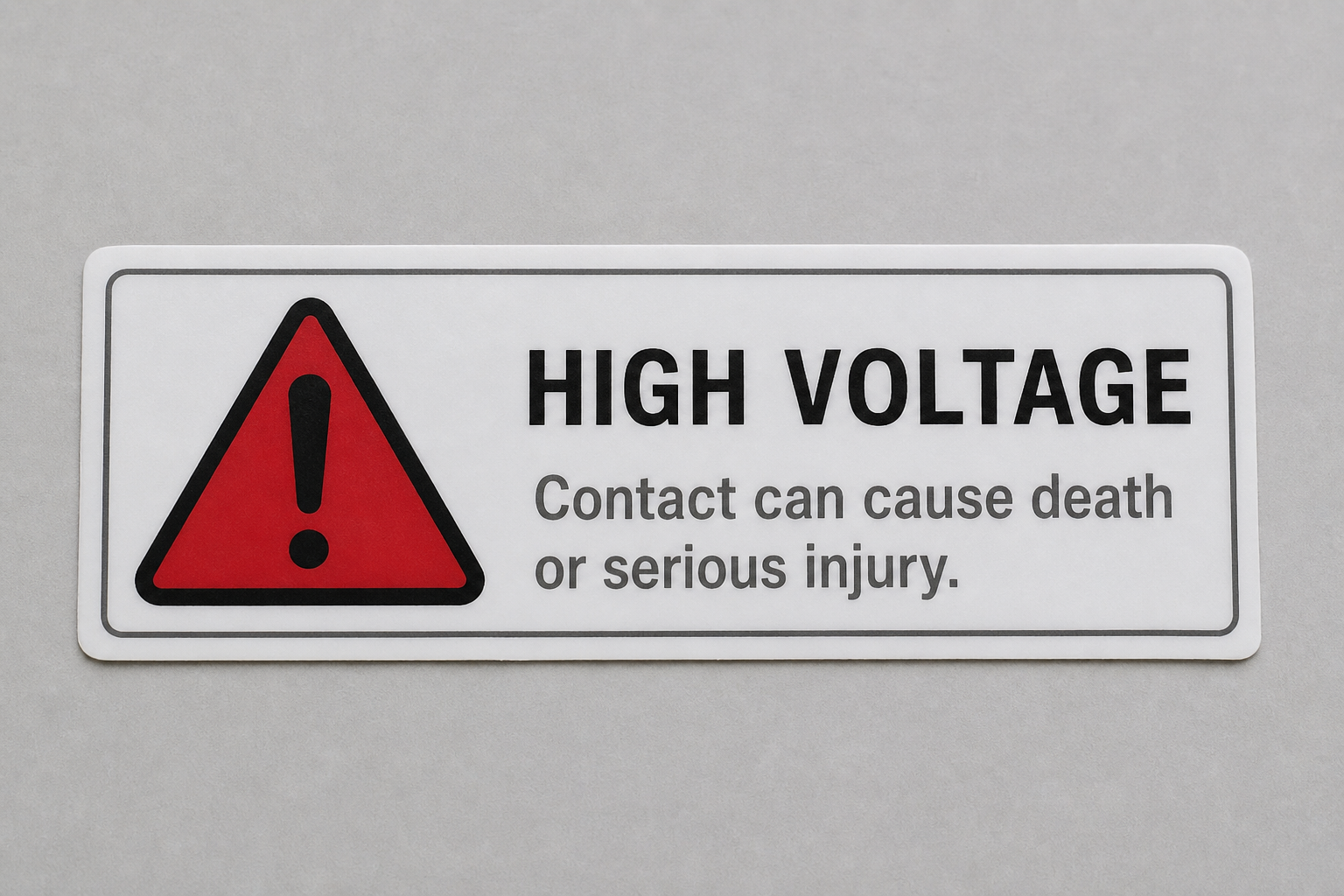

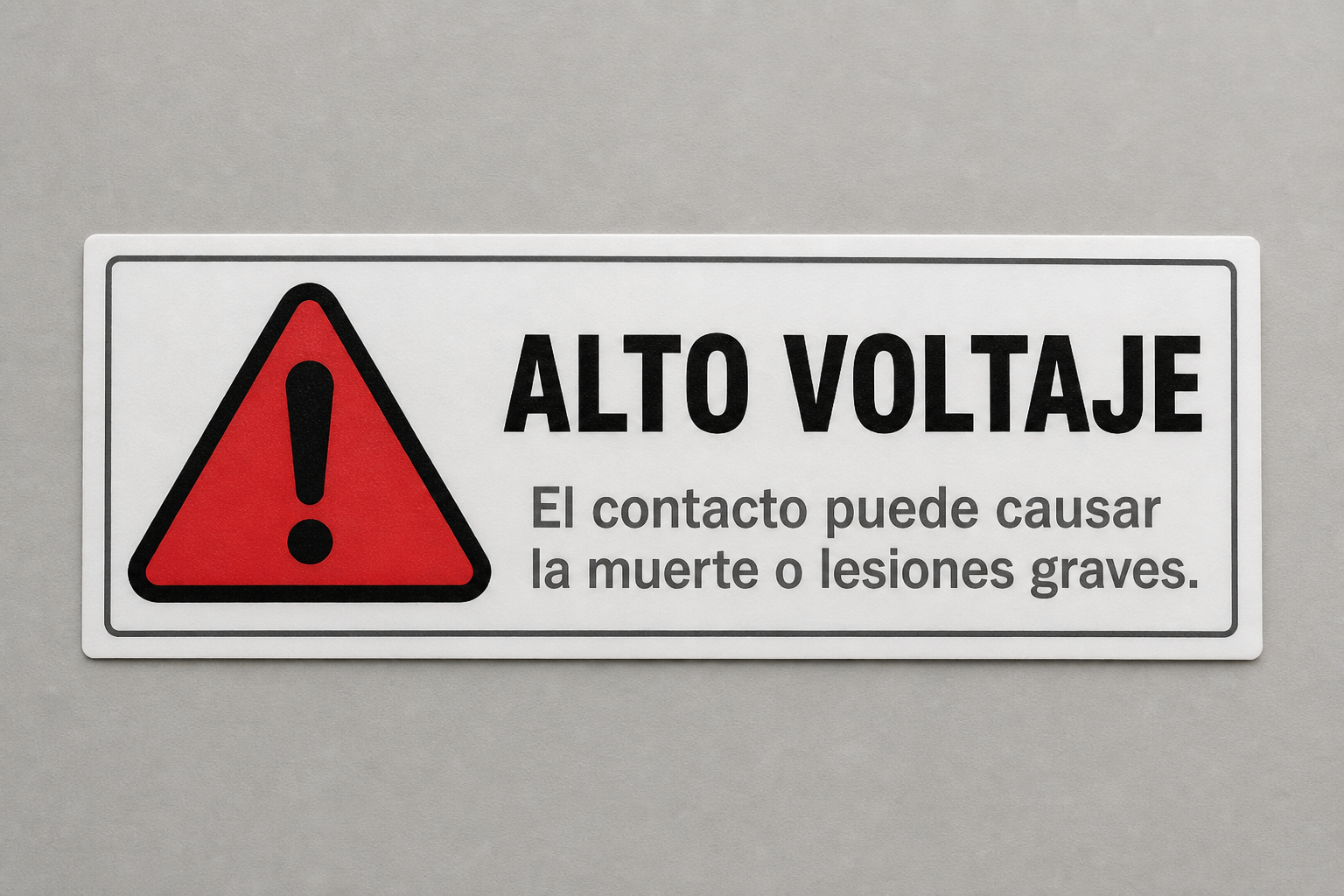

术语三语表 · 本地化要点 · 高压危险三语标签样演示数据

术语与文本组数据集

术语 Key中文EnglishEspañol
Battery Cabinet电池柜Battery CabinetGabinete de Baterías
Rated Energy额定能量Rated EnergyEnergía Nominal
High Voltage高压危险High VoltageAlto Voltaje
Emergency Stop紧急停止Emergency StopParo de Emergencia
Maintenance维护MaintenanceMantenimiento

Materials & Process

材料与工艺应用对比

六种常用工艺 · 适用位 / 耐候 / 寿命 / 可更换度（演示评级）演示数据

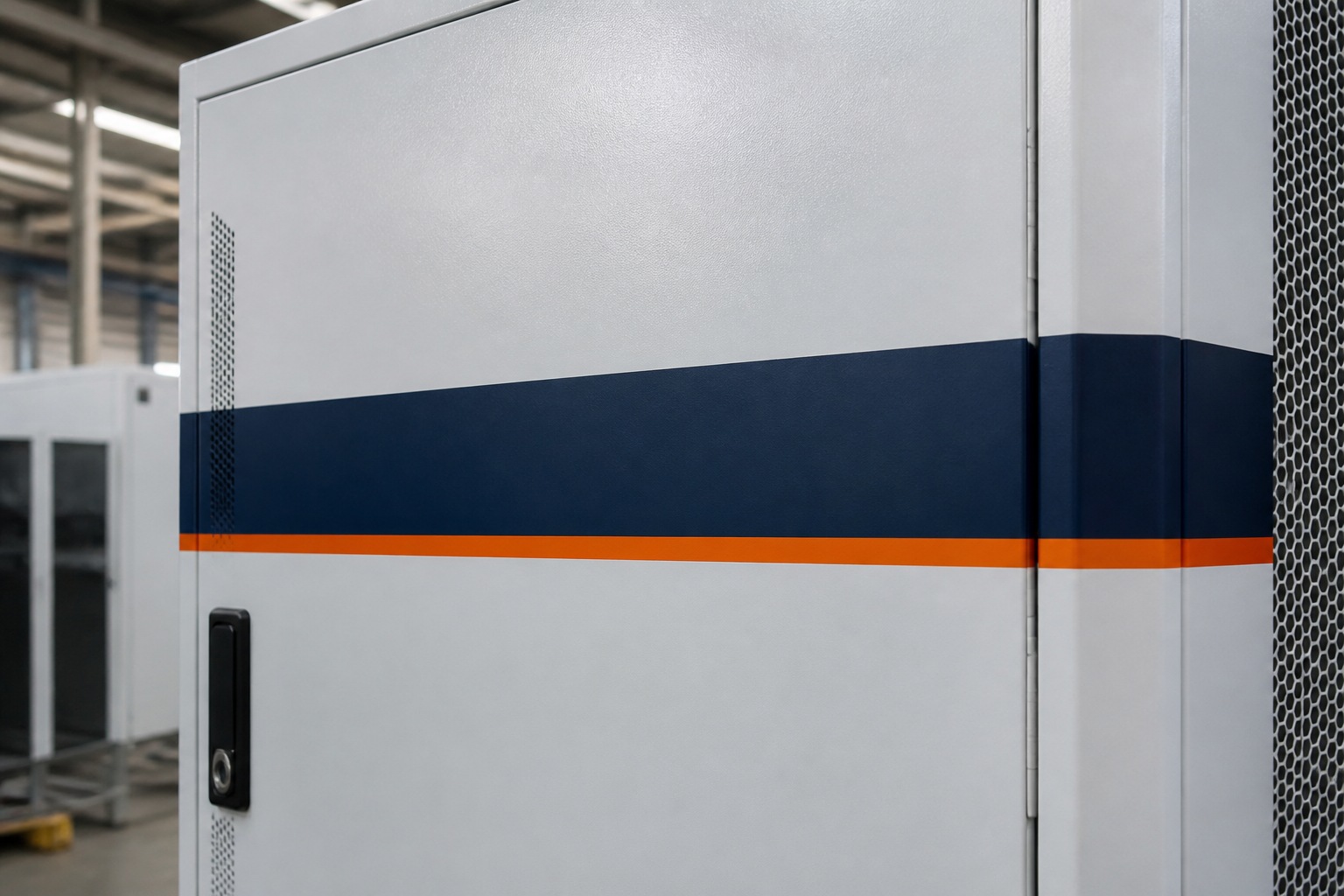

粉末面标柜门色带（演示）

粉末面标

适用位柜门色带 / 大面积识别

  • 耐候★★★★☆
  • 寿命★★★★☆
  • 可更换★★☆☆☆

与喷涂一体，改色需返工

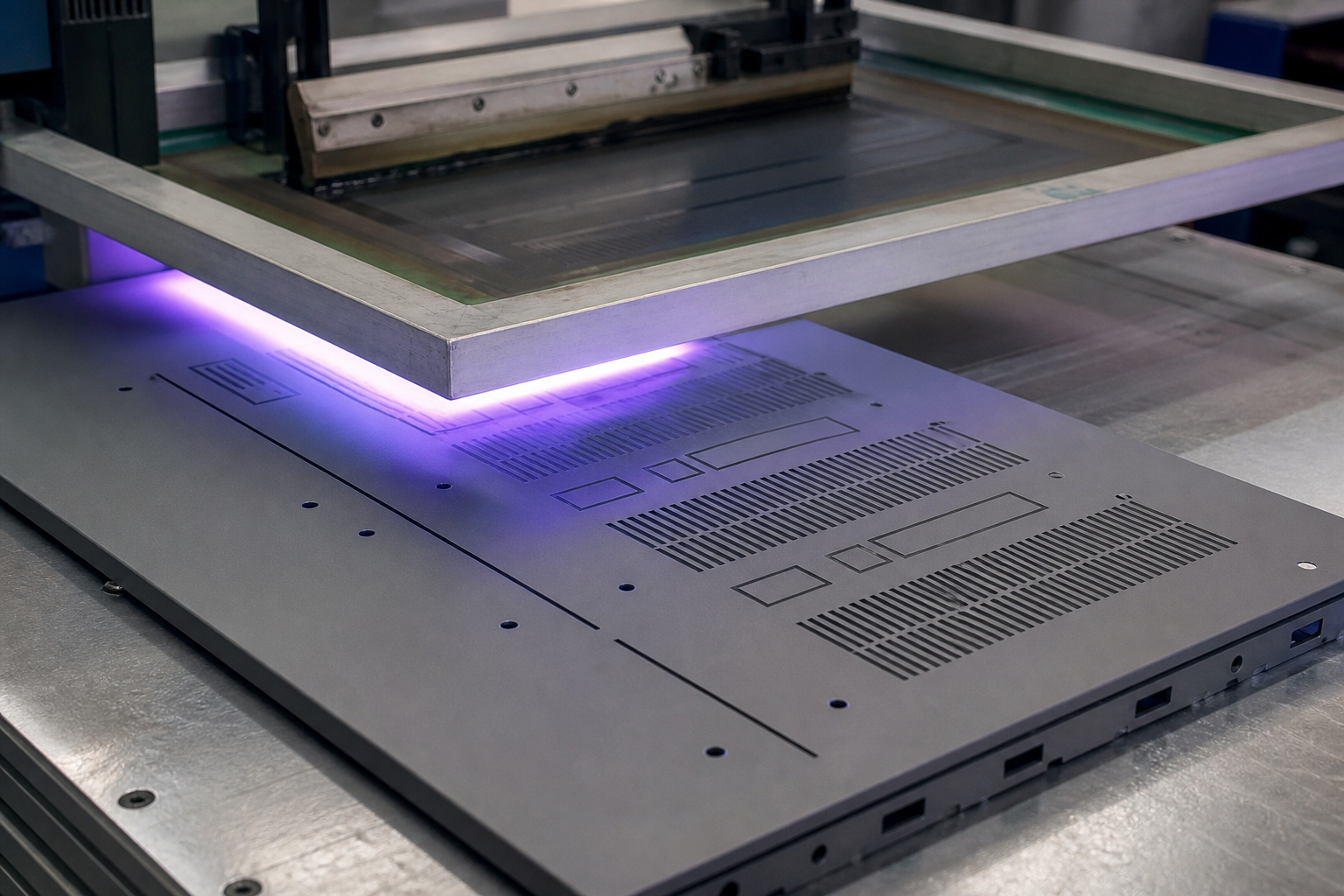

丝印 UV 平面标识（演示）

丝印 UV

适用位平面指示 / 轻载标识

  • 耐候★★★☆☆
  • 寿命★★★☆☆
  • 可更换★★★☆☆

成本低，户外需 UV 配方

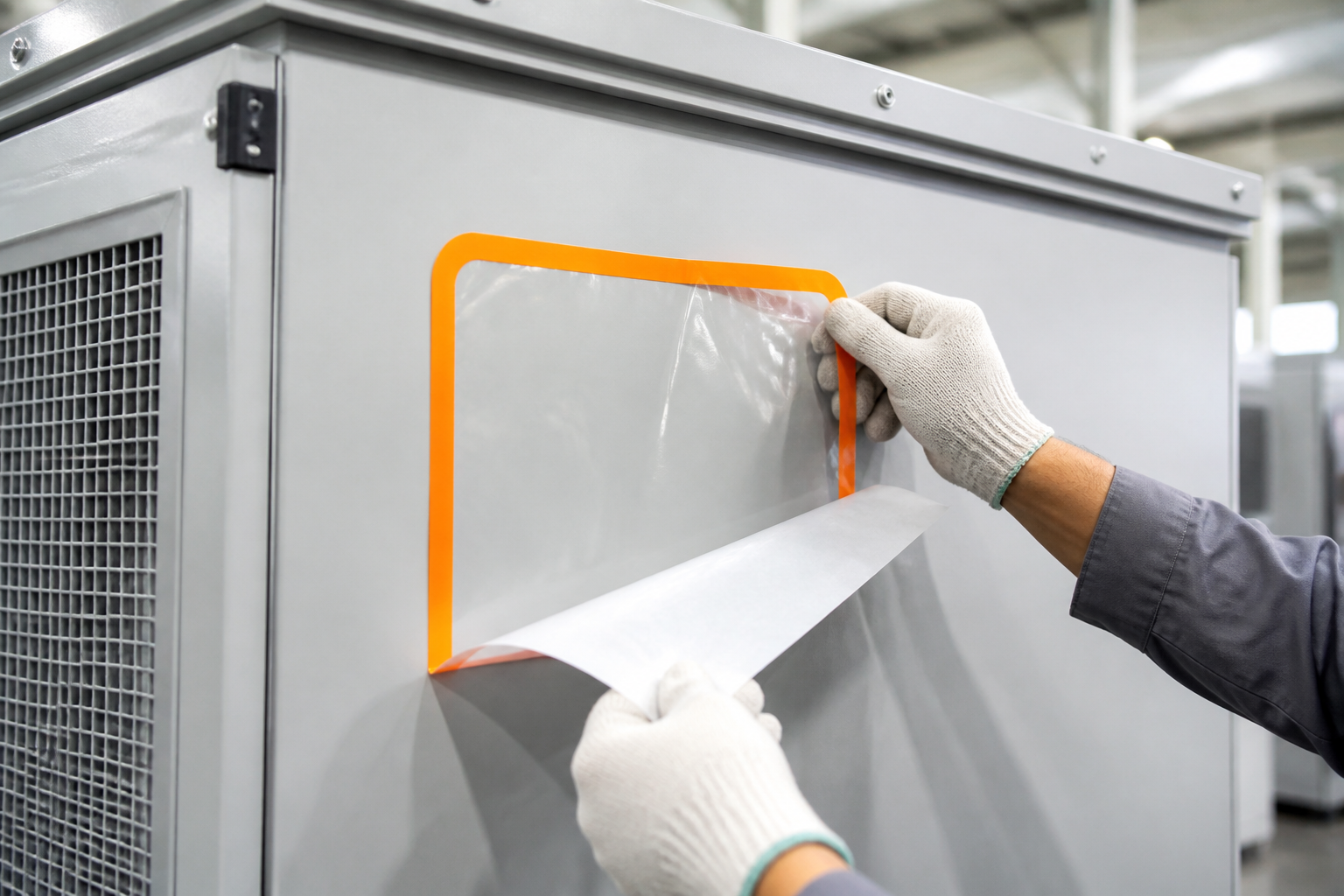

耐候贴应用（演示）

耐候贴

适用位临时 / 运输 / 分区贴

  • 耐候★★★☆☆
  • 寿命★★☆☆☆
  • 可更换★★★★★

更换快，长期服役慎用

铝标牌激光铭牌（演示）

铝标牌激光

适用位铭牌 / 追溯主标识

  • 耐候★★★★★
  • 寿命★★★★★
  • 可更换★★★☆☆

耐久优先，推荐额定铭牌

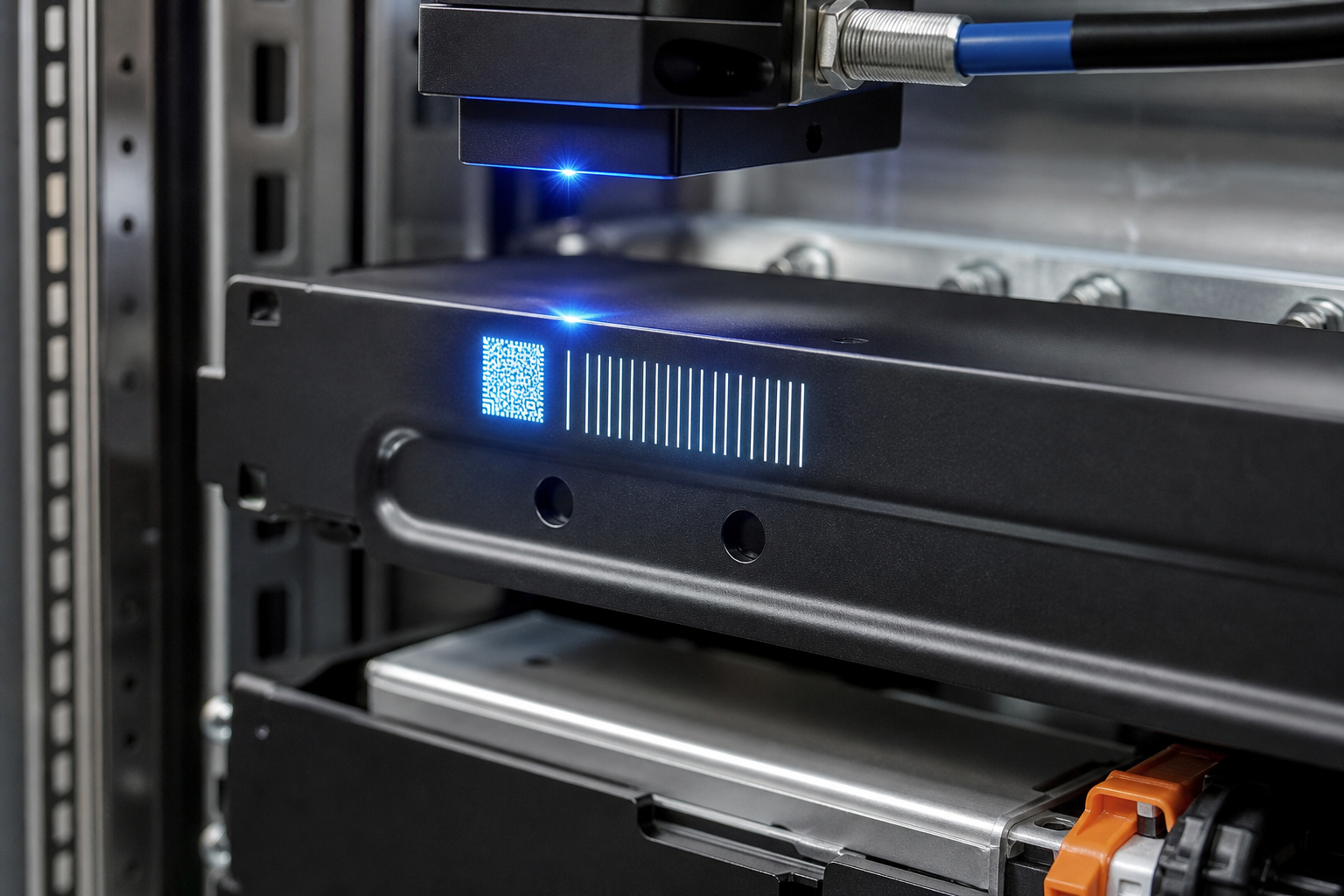

部件激光编码（演示）

部件激光

适用位结构件 / 内部件编码

  • 耐候★★★★☆
  • 寿命★★★★★
  • 可更换★☆☆☆☆

永久标记，几乎不可换

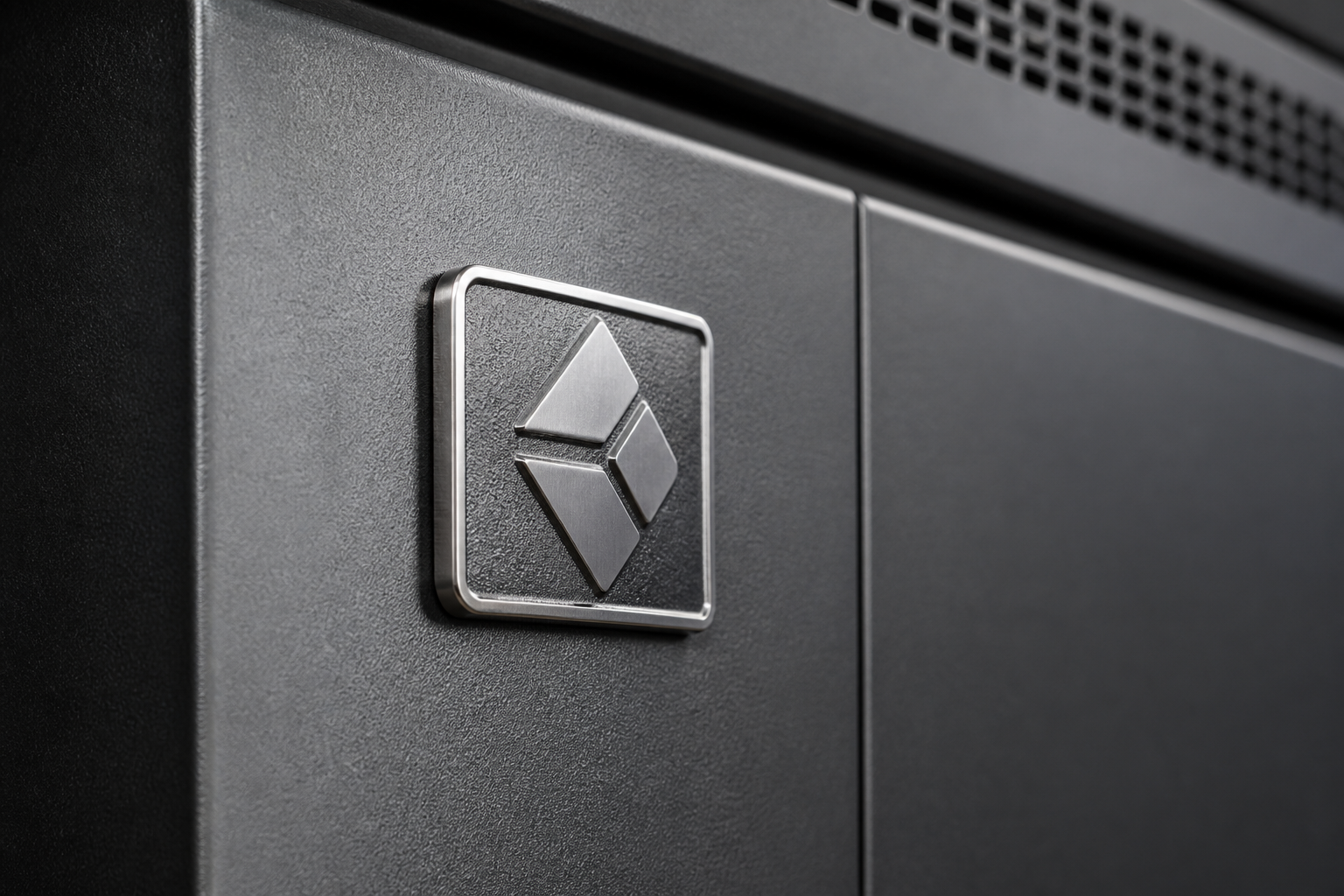

压铸铭牌门楣（演示）

压铸铭牌

适用位高价值 / 高触达门楣

  • 耐候★★★★★
  • 寿命★★★★★
  • 可更换★★☆☆☆

质感强，开模与交期较长

Visual Review

交付标准与视觉评审流程

八步评审链路 · 底部公差条（演示数值）演示数据

  1. 01

    渲染

    三维/二维渲染对齐触点位与禁区

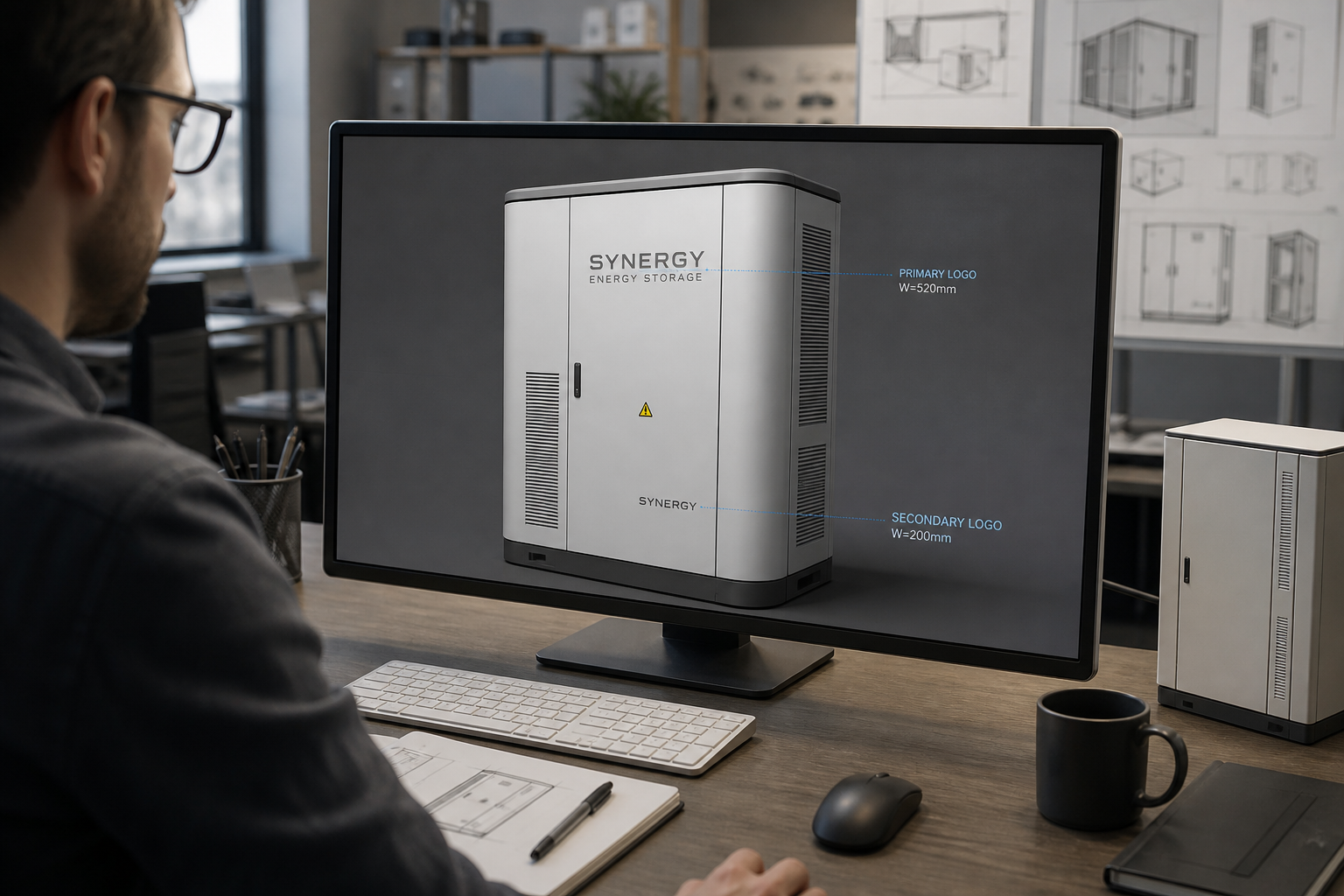

    柜体品牌渲染评审（演示）
  2. 02

    色板打样

    粉末 / 膜层色板对照品牌色

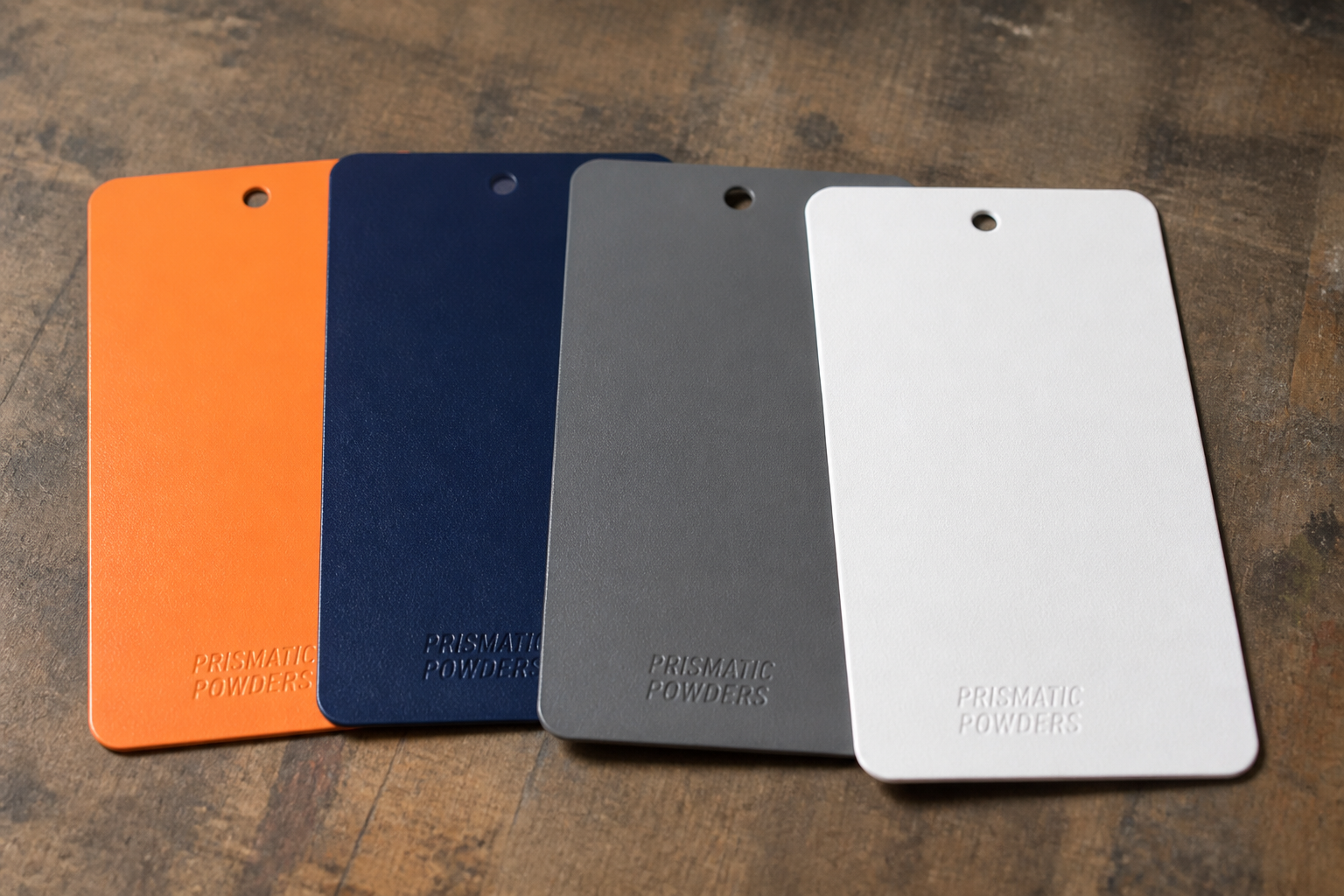

    色板打样（演示）
  3. 03

    铭牌打样

    铝牌 / 压铸铭牌实物样

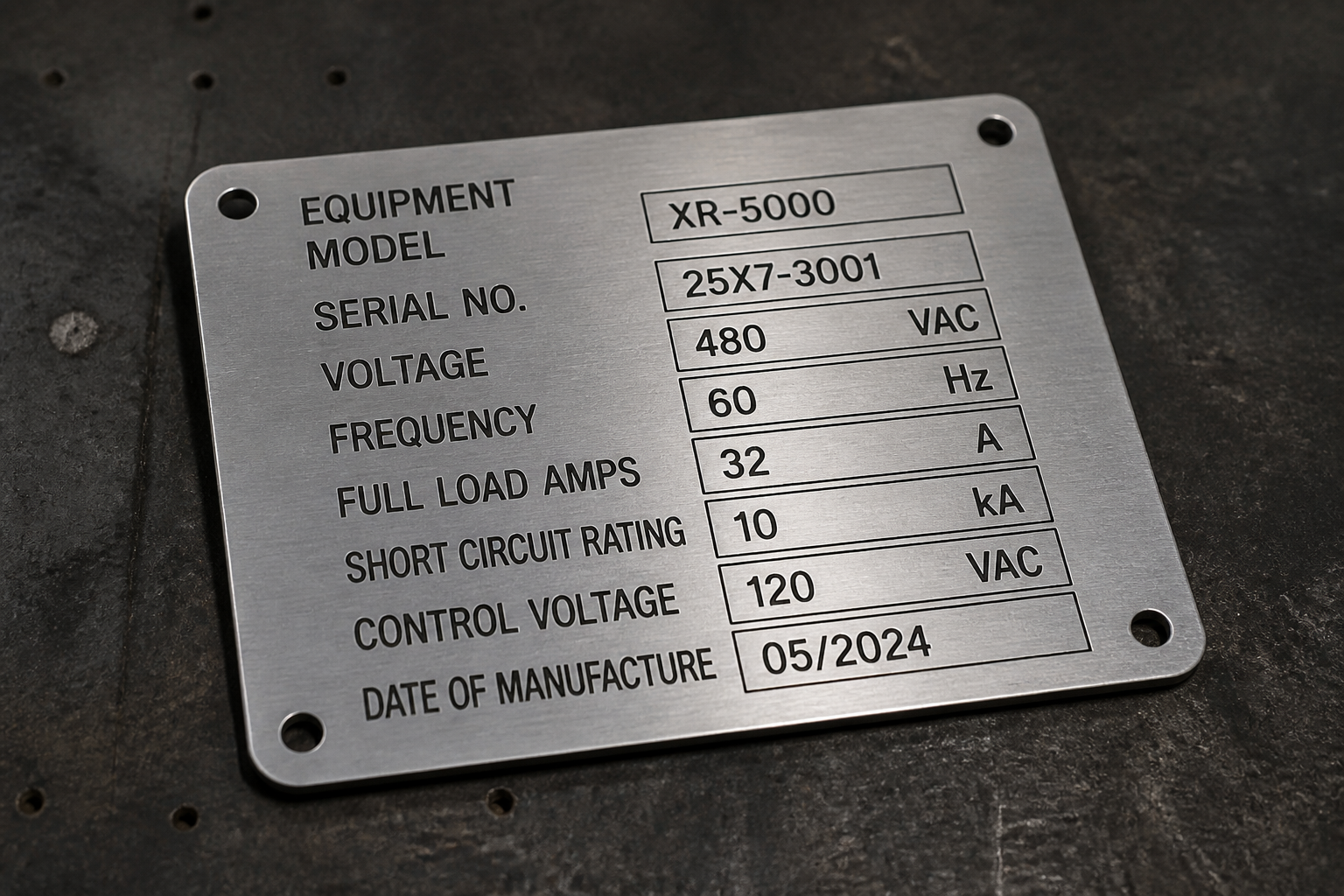

    铭牌实物样（演示）
  4. 04

    样机柜

    整柜装配后的品牌落地样

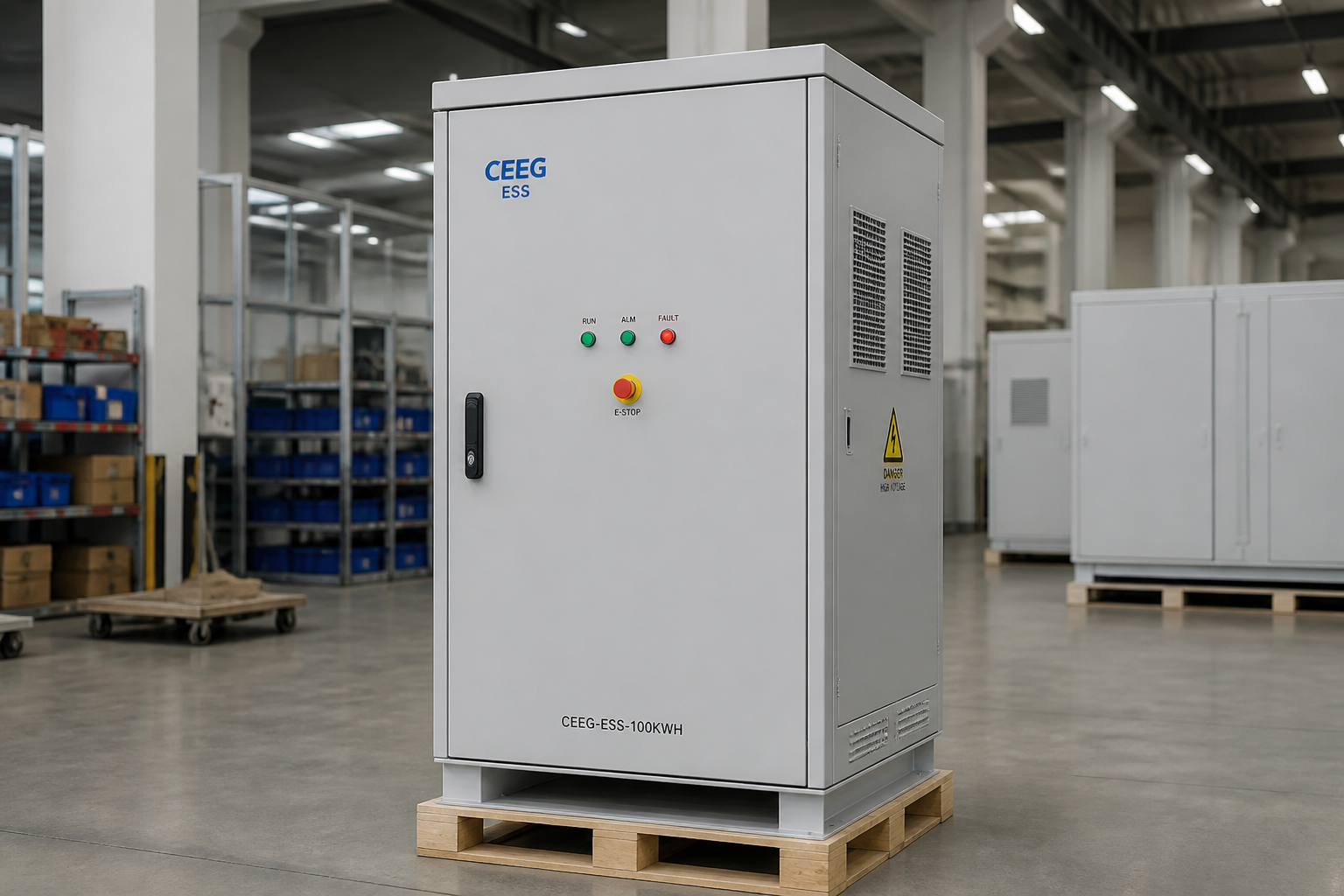

    样机柜品牌落地（演示）
  5. 05

    色差评审

    ΔE 与照明条件联合判定

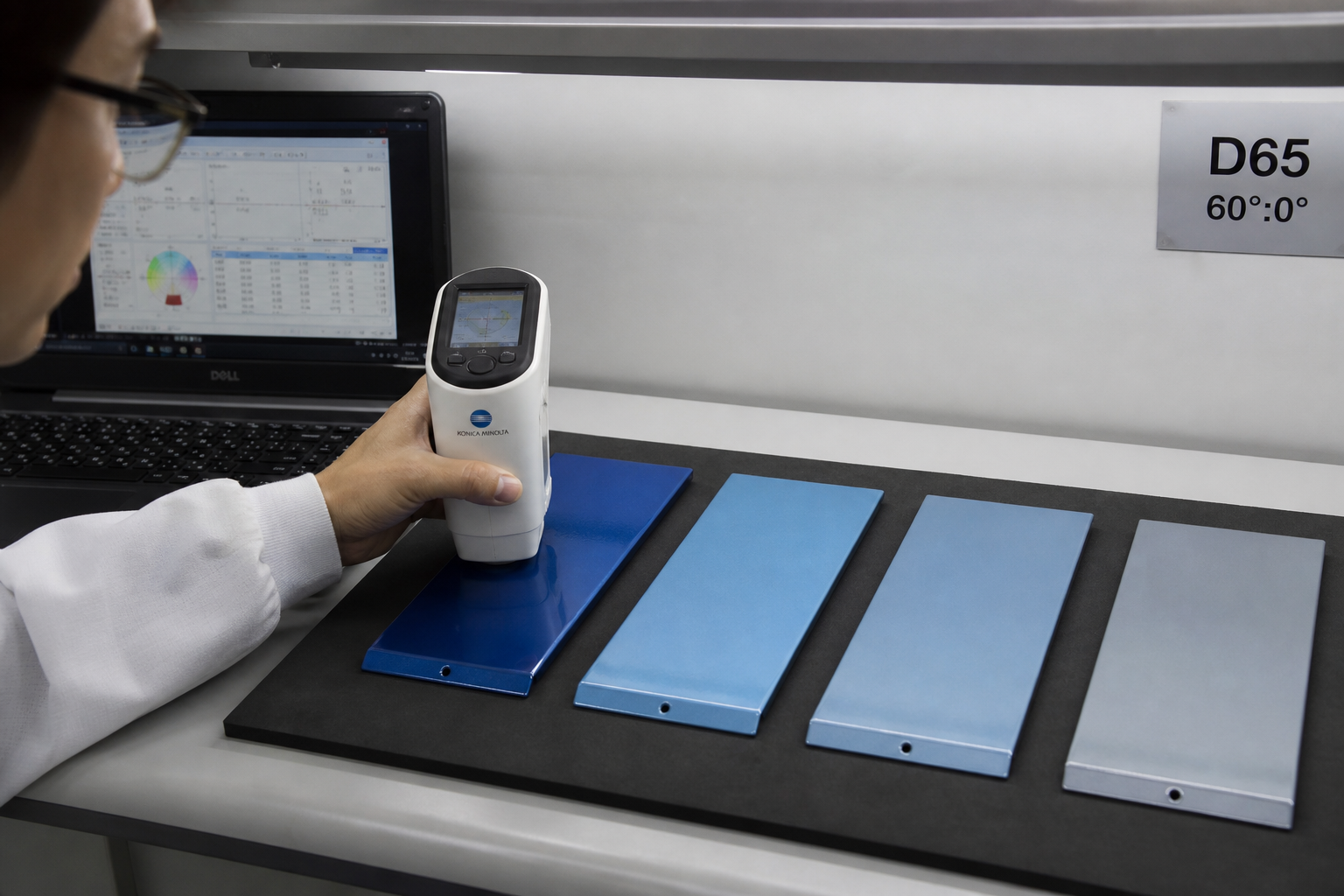

    色差评审（演示）
  6. 06

    界面评审

    HMI 主题与安全色共存检查

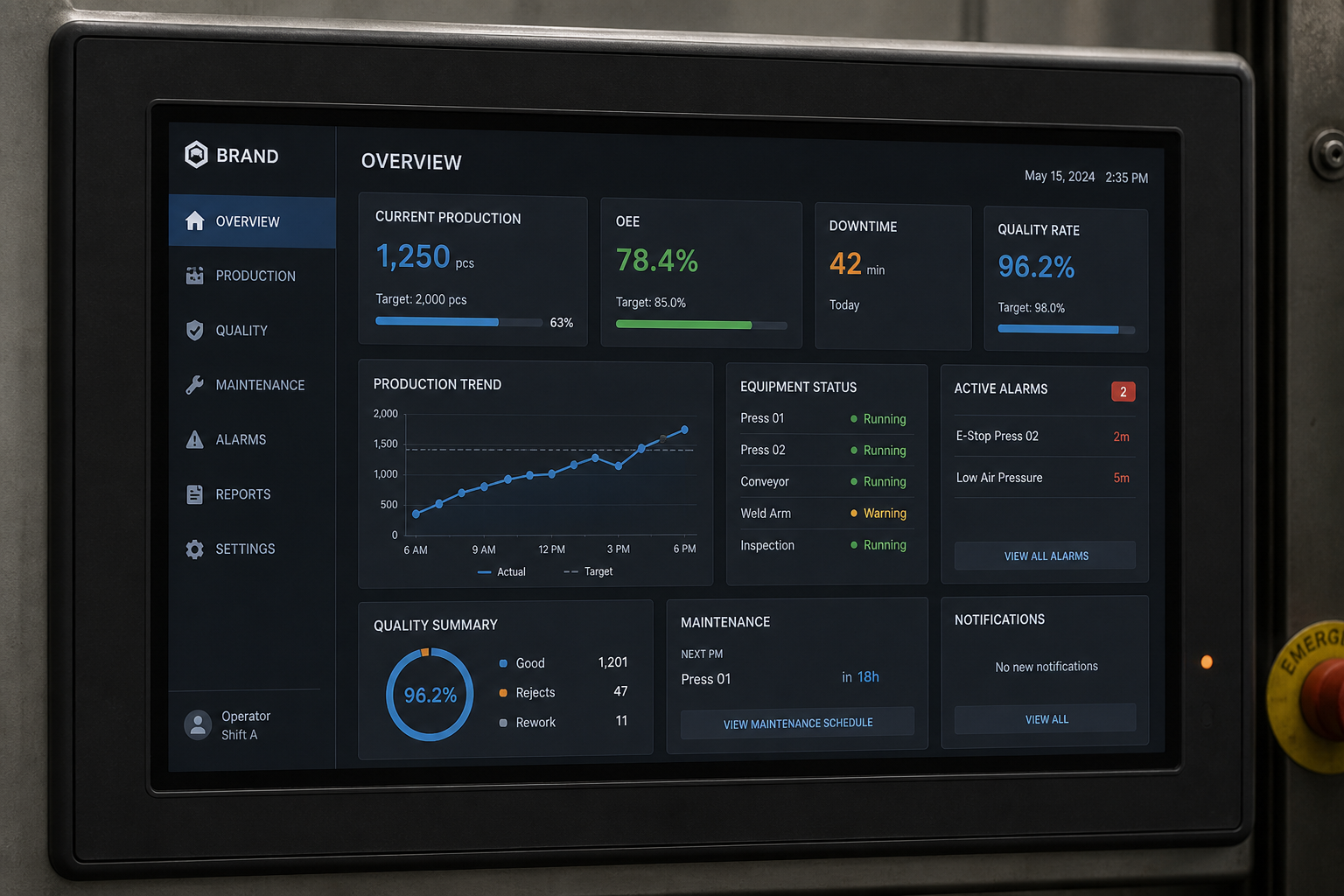

    界面评审（演示）
  7. 07

    客户 / 合规批准

    签核进入受控图稿放行

    客户合规批准（演示）

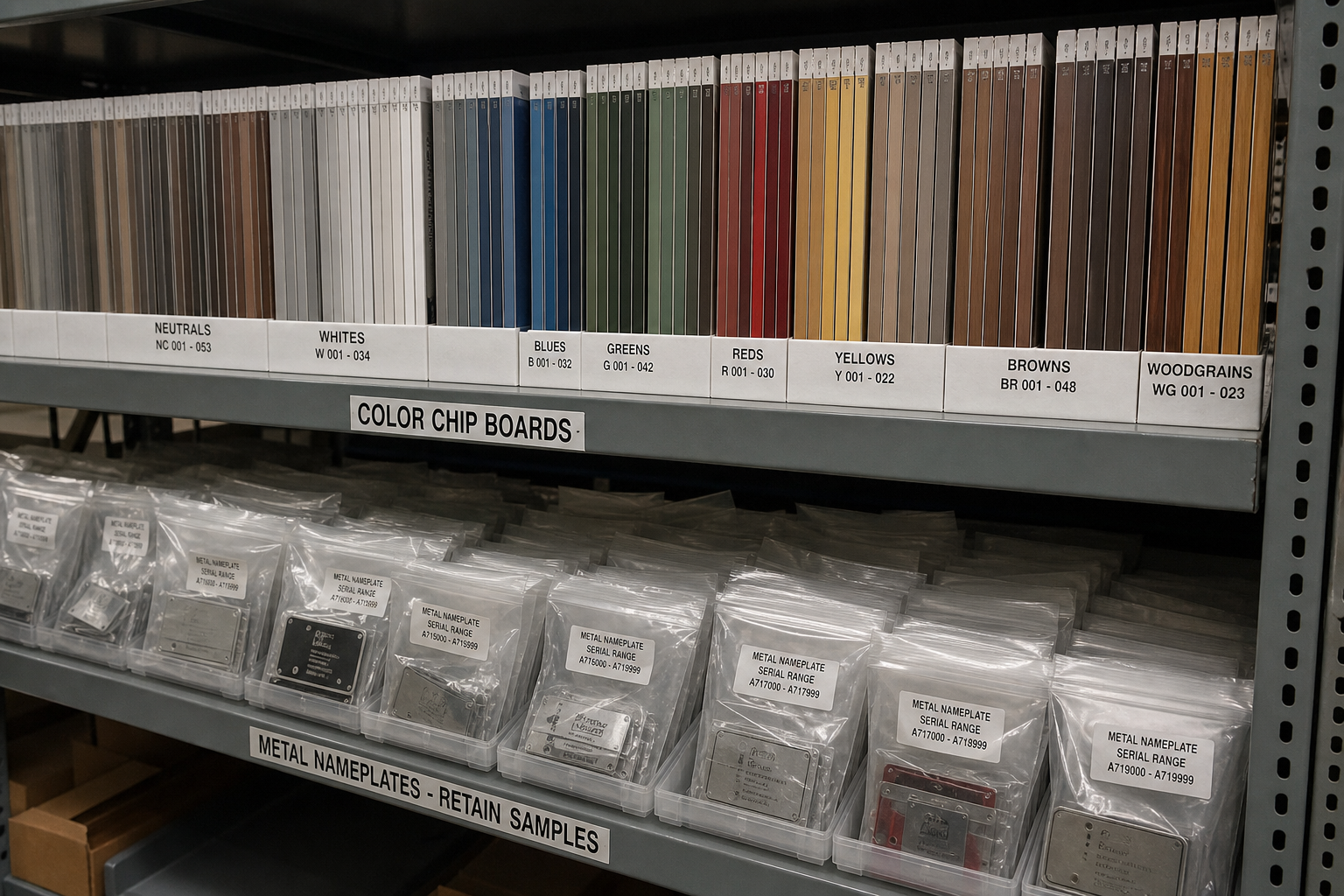

  8. 08

    留样

    色板与铭牌归档可追溯

    留样归档（演示）

Brand QA Flow

品牌质量与生产过程控制

八步 Brand QA Flow · 从艺术文件到 NCR 闭环演示数据

  1. 01

    艺术文件

    受控矢量与字符串包入库

    艺术文件校验工位（演示）
  2. 02

    打样

    工艺样与色板对照确认

    打样色板对照（演示）
  3. 03

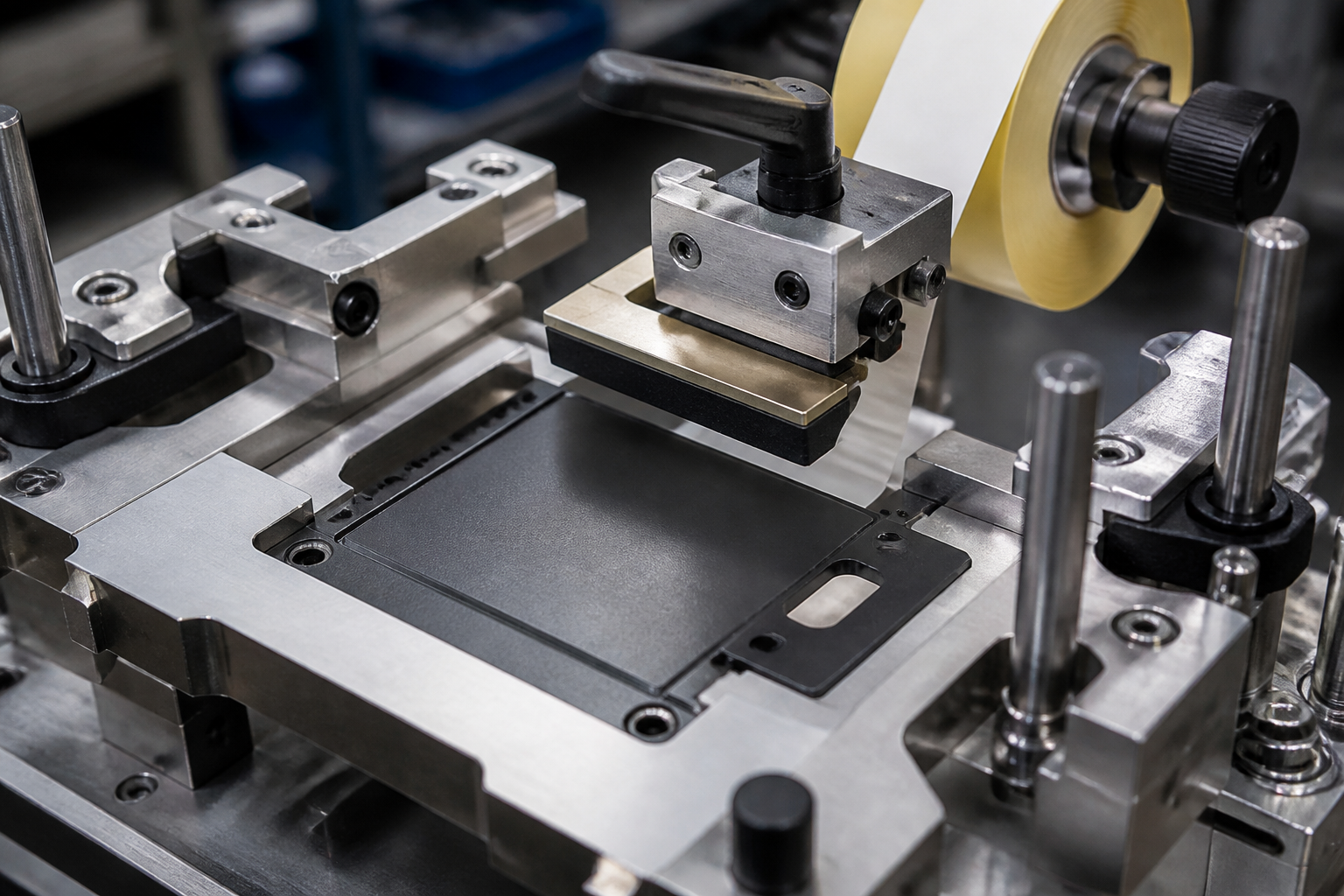

    工装

    定位夹具 / 网版 / 激光参数锁定

    标识工装夹具（演示）
  4. 04

    位置 · 色彩

    上线前位置与色彩复核

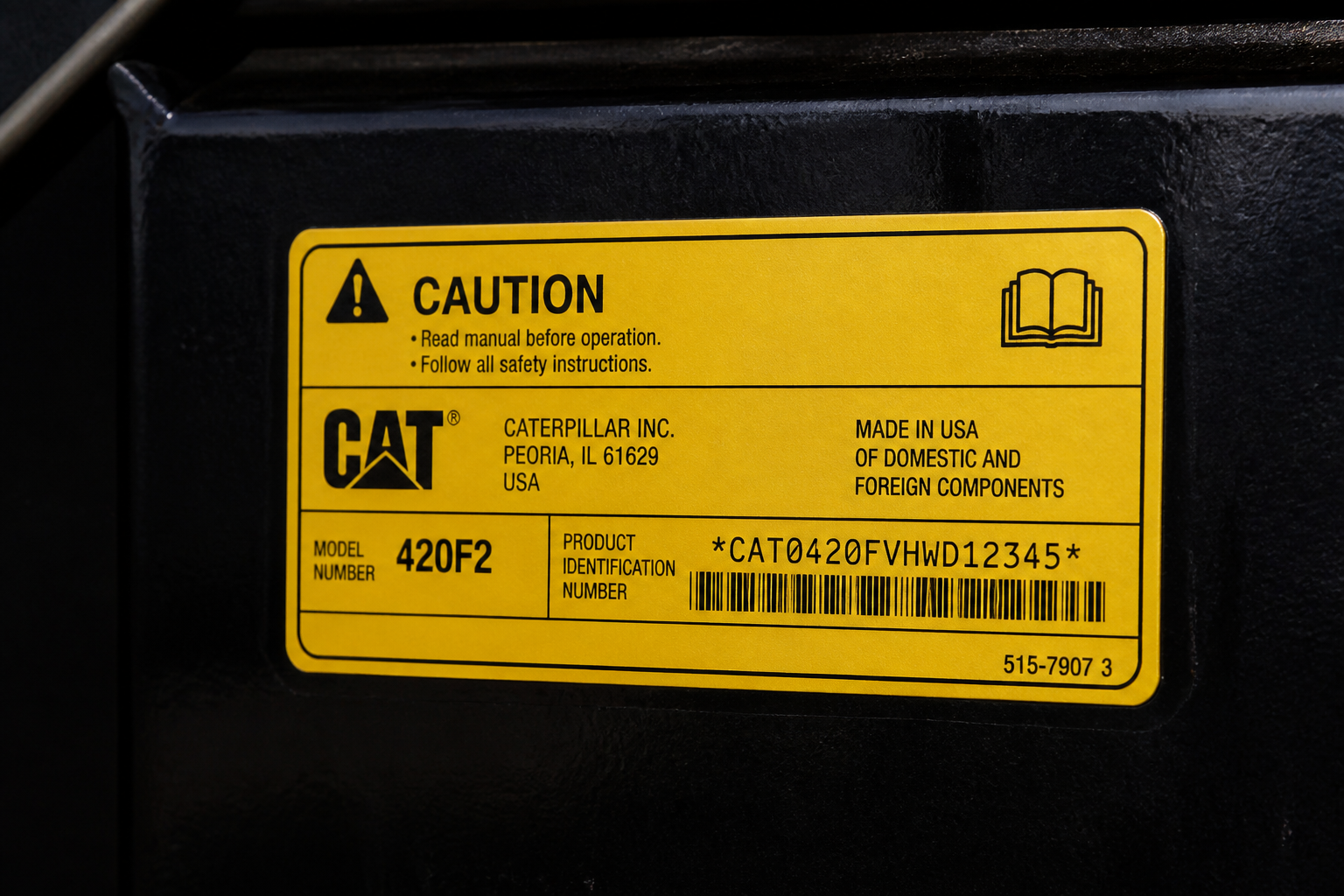

    位置与色彩检查（演示）
  5. 05

    首检

    首件对照图稿与公差条

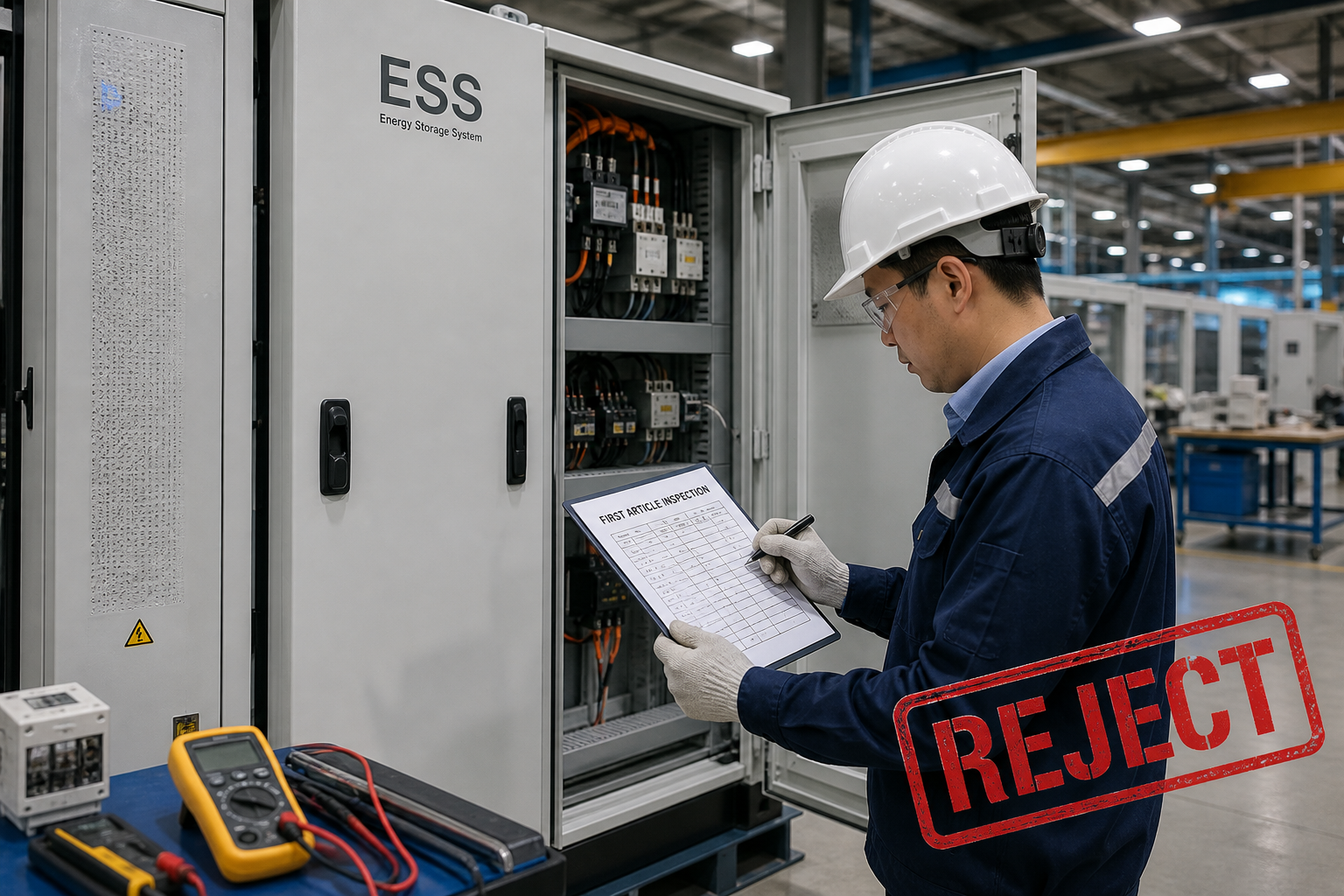

    品牌首检（演示）
  6. 06

    规格校验

    铭牌字段与主数据一致性

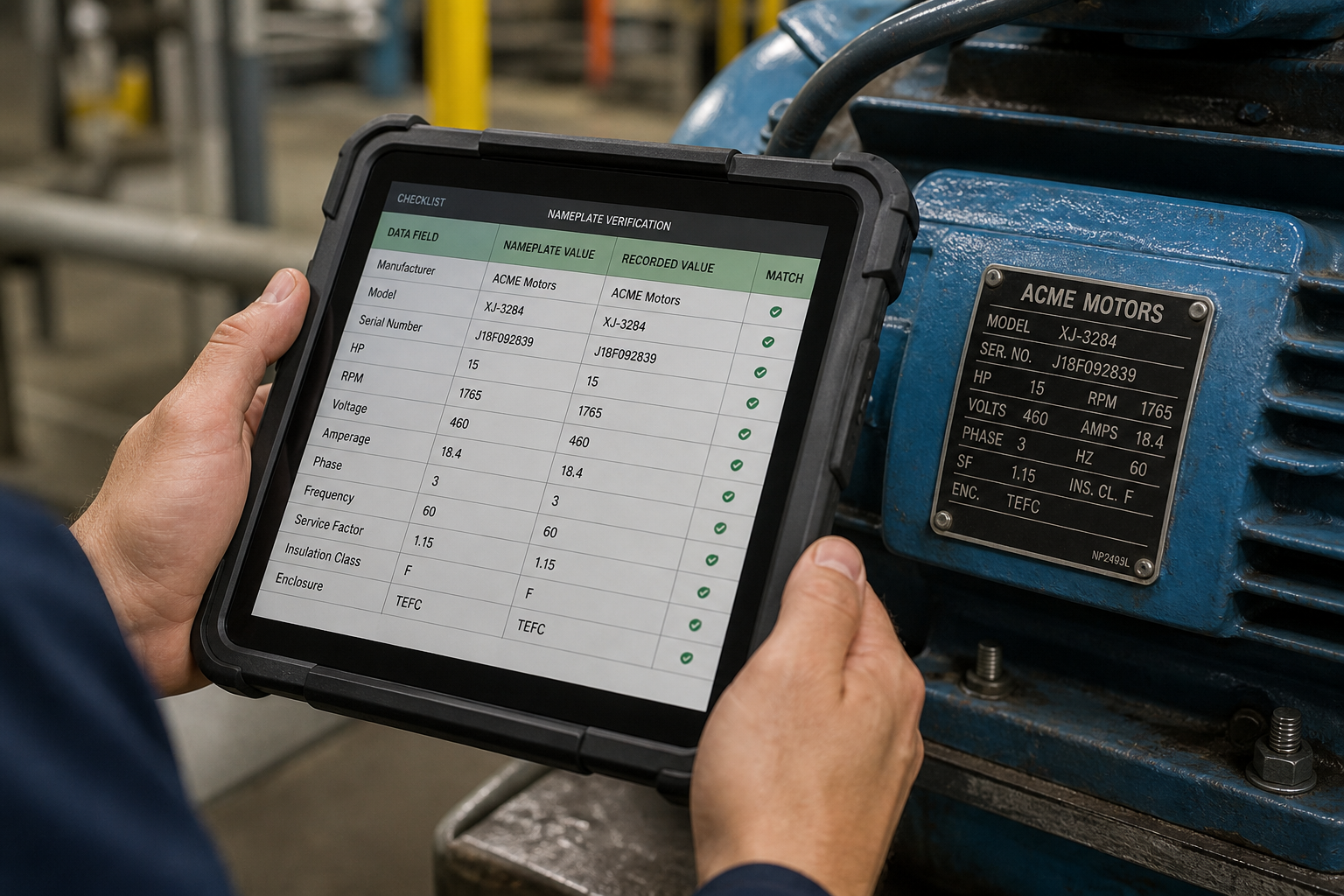

    铭牌规格校验（演示）
  7. 07

    终检

    出厂前视觉与标签完整度

    终检手持设备（演示）
  8. 08

    NCR 闭环

    偏差开单 · 返工 · 复检关闭

    NCR 产线闭环（演示）
