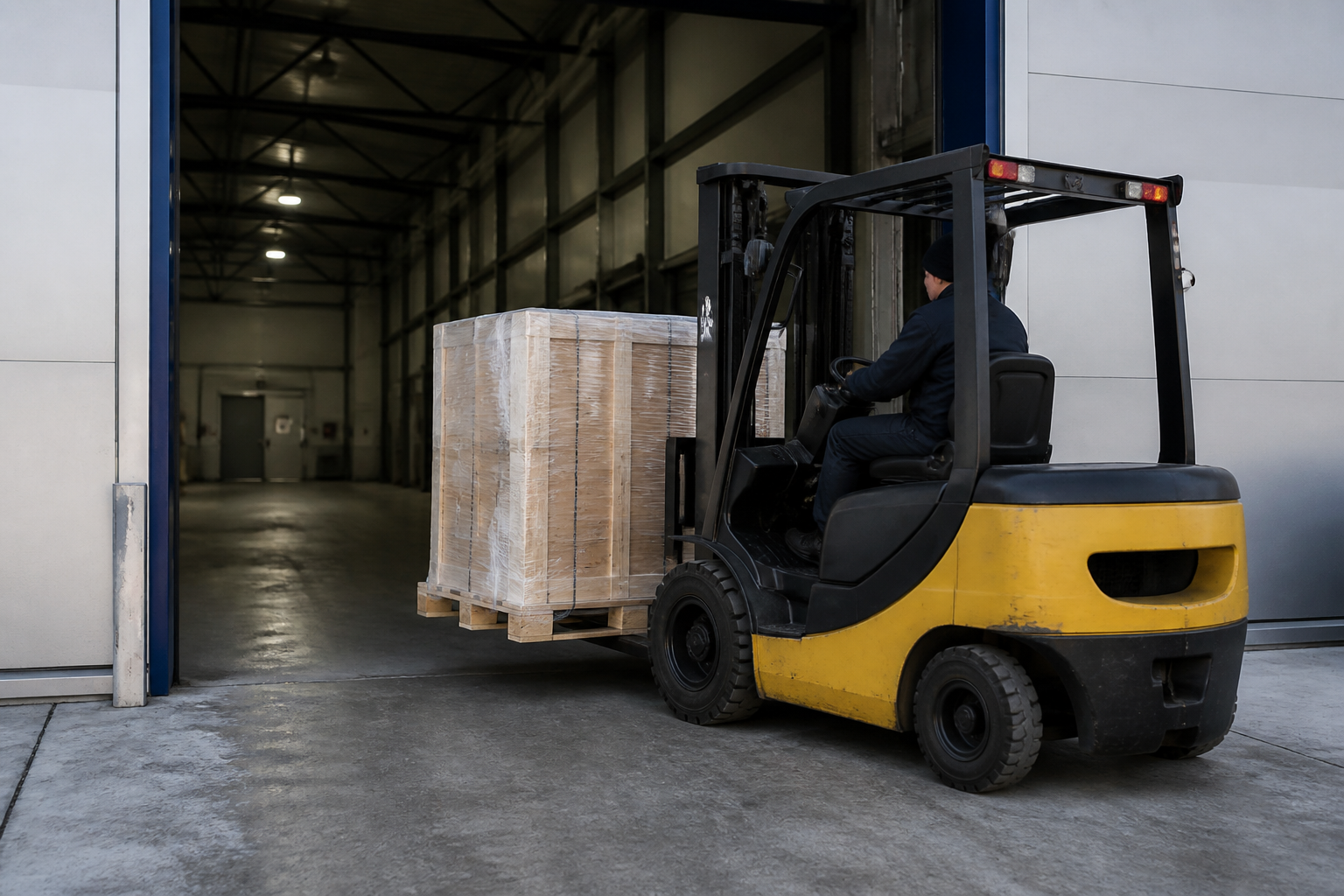

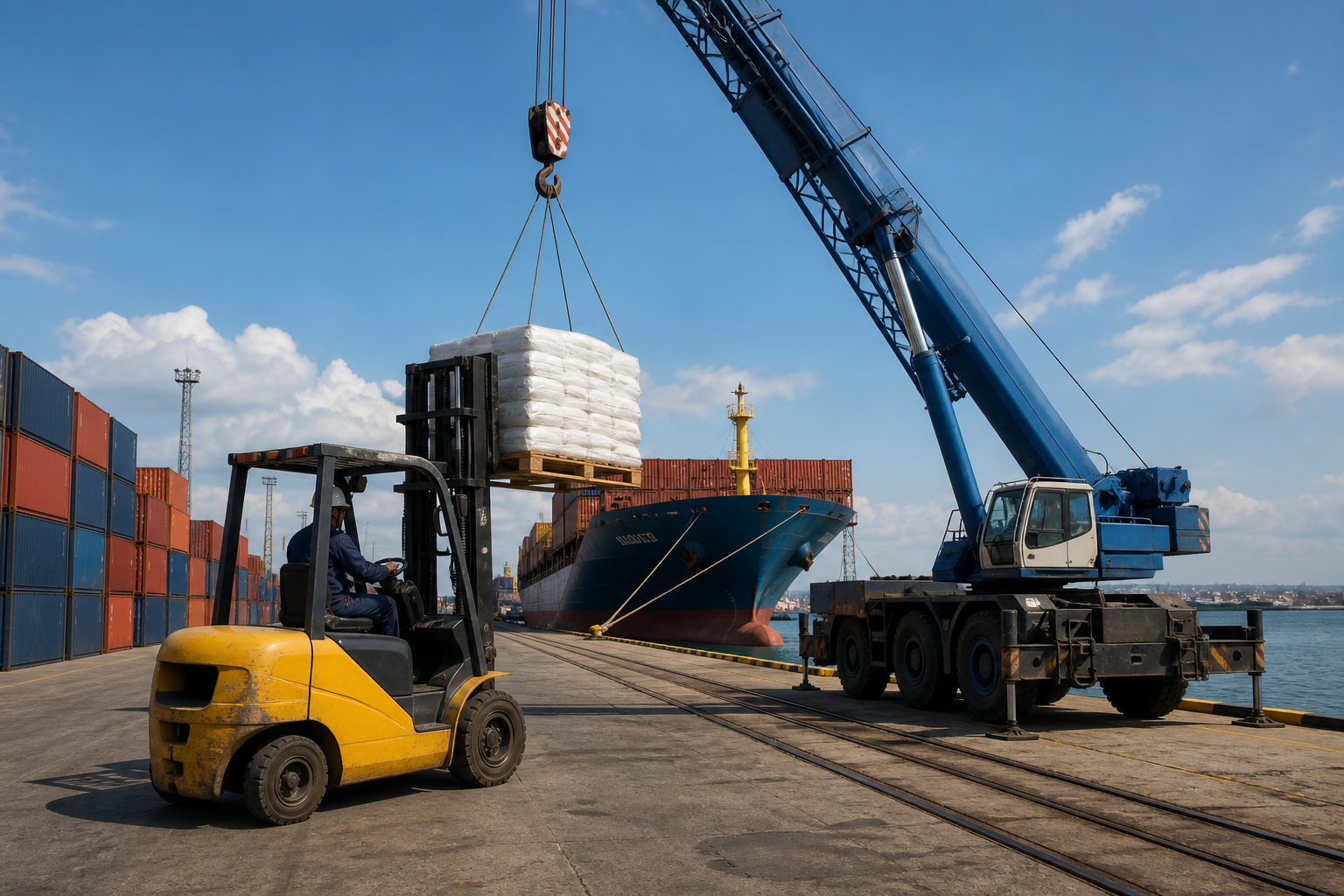

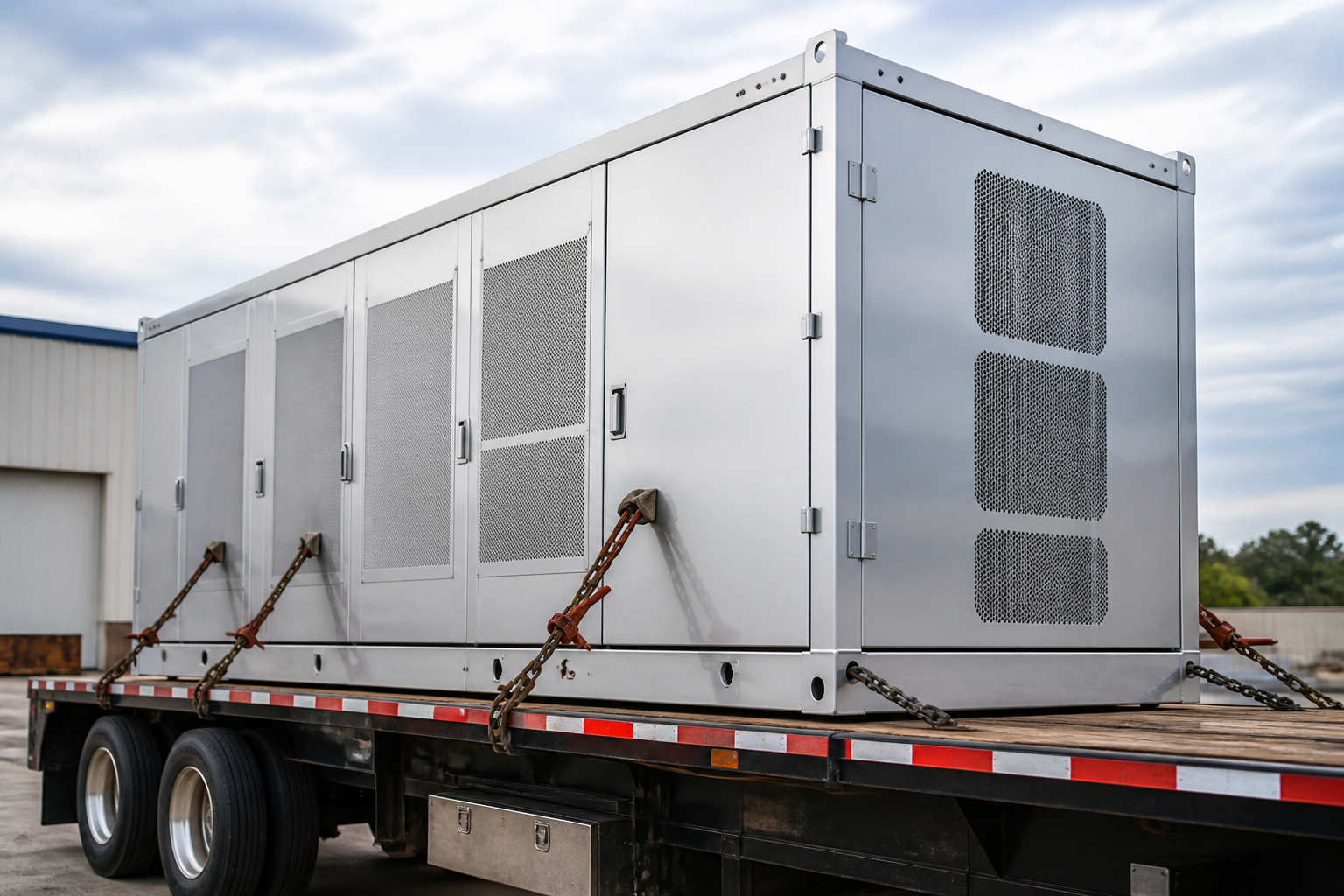

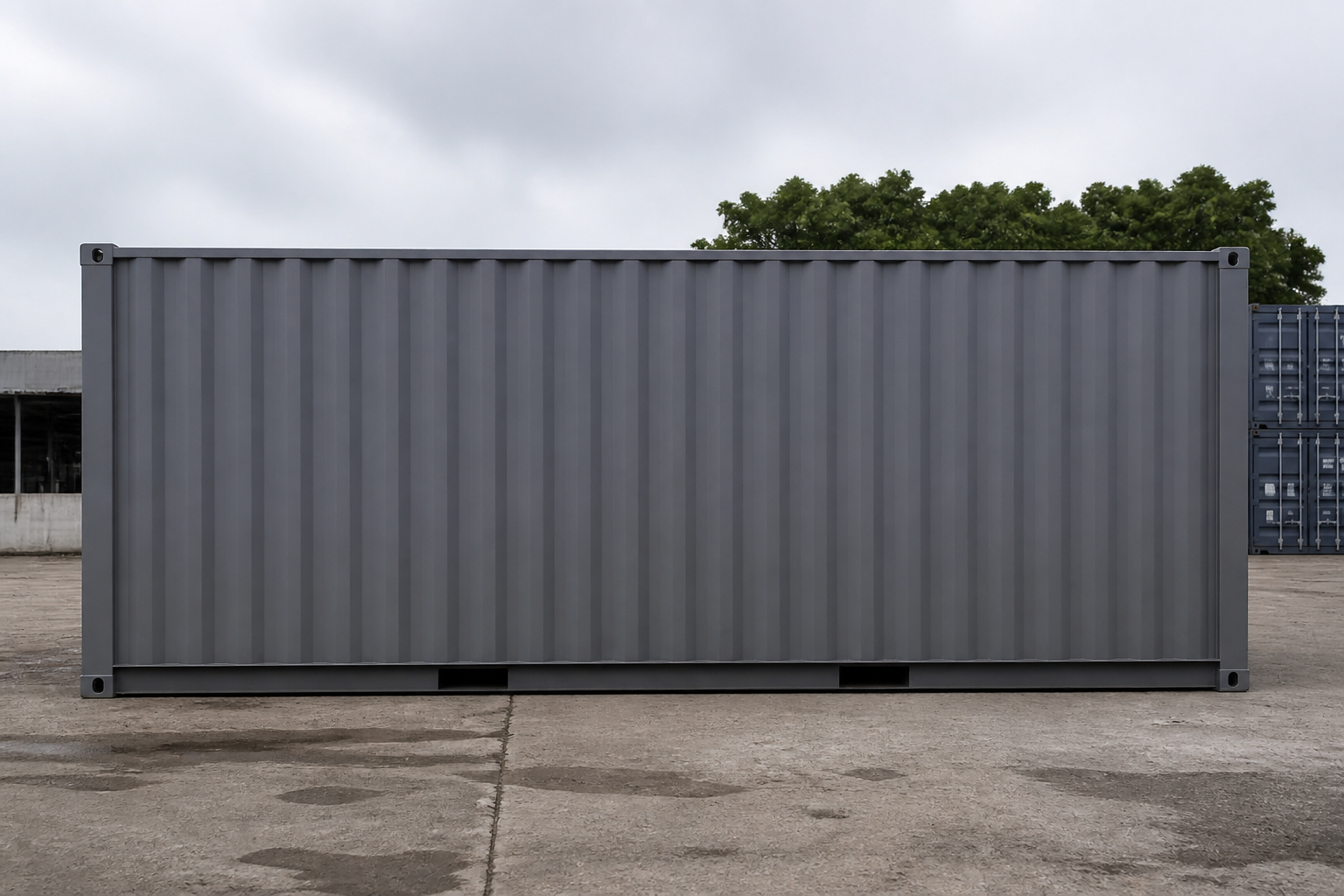

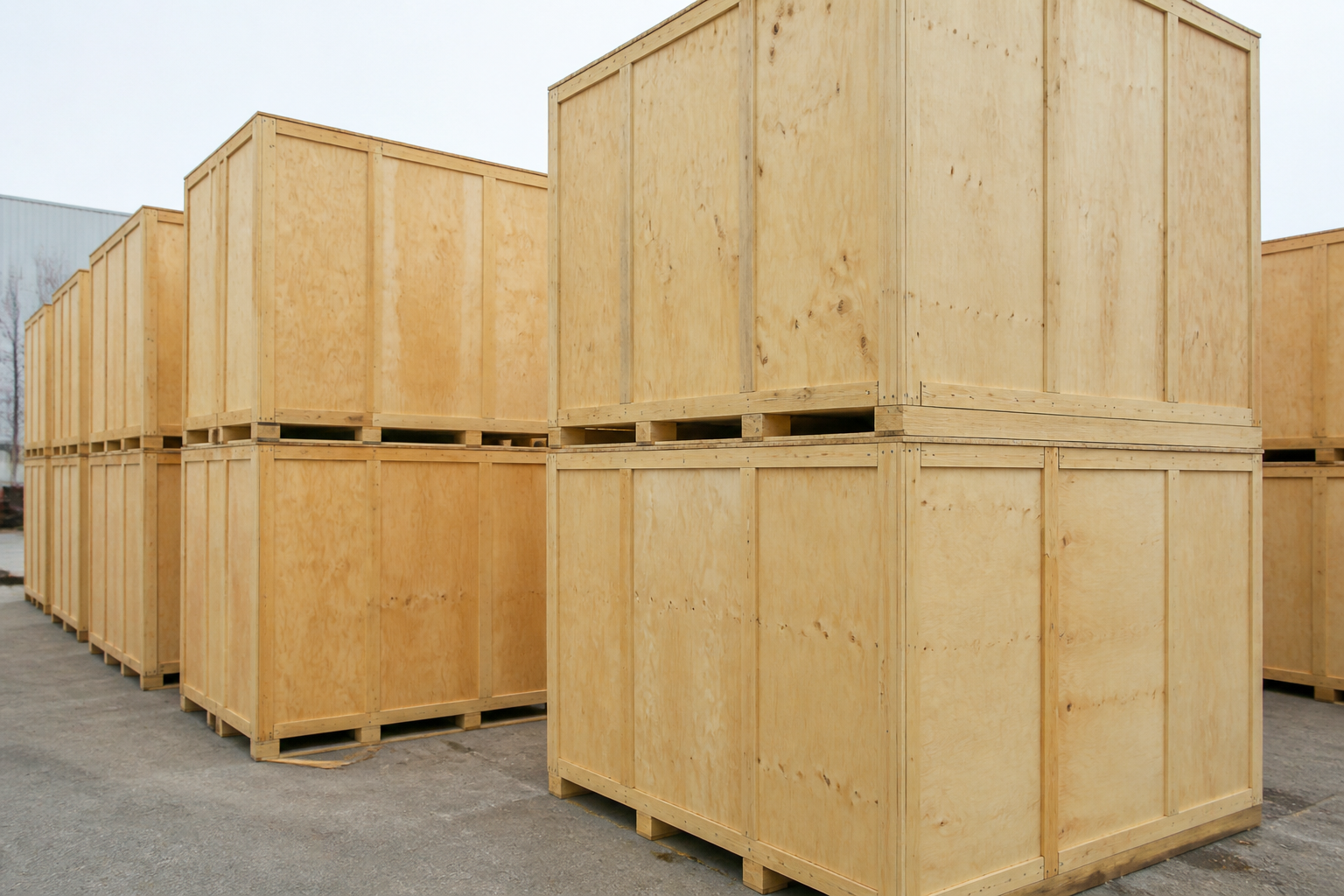

运输路径与风险输入映射

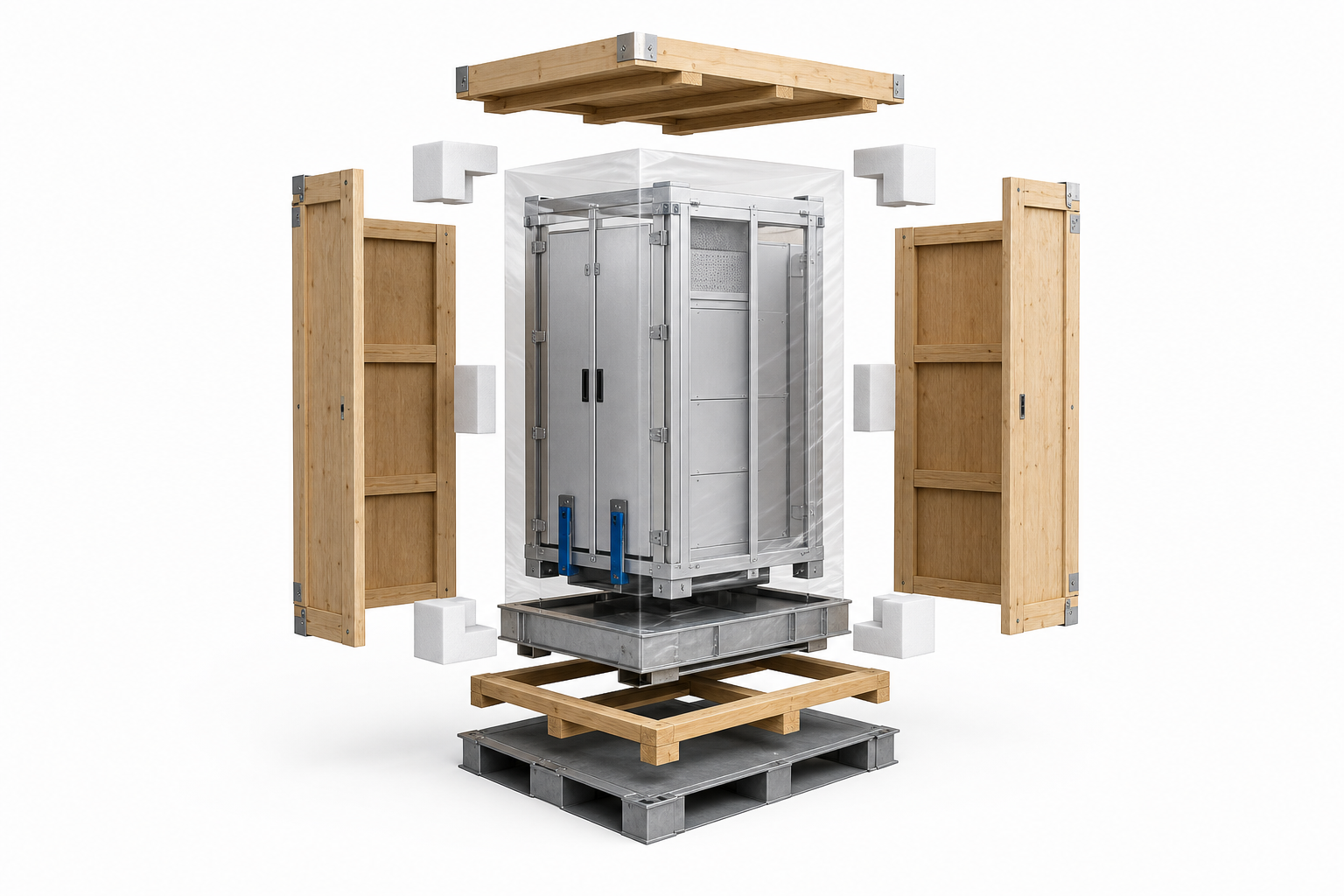

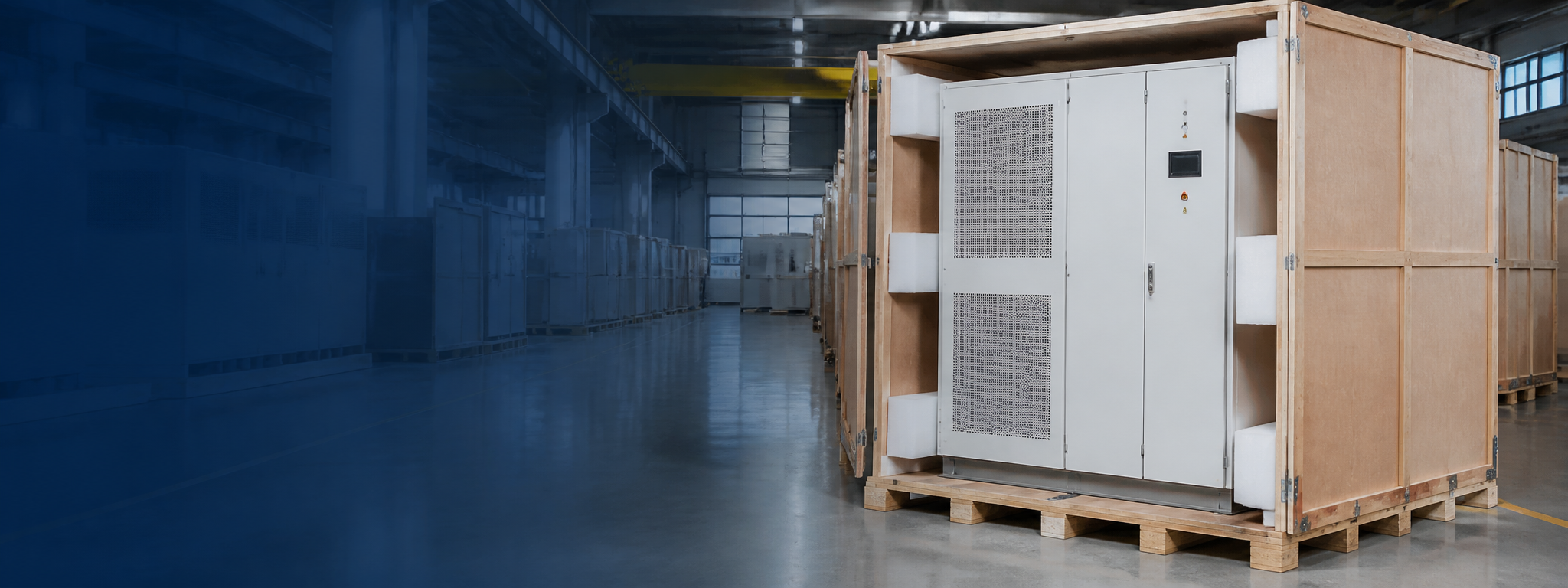

天储包装系统 — 多吨级储能柜包装爆炸视图
- 表面 / 开口保护低温 PE 缠绕膜，开口与翼臂部位，防刮擦，防污染
- 防潮隔湿层阻隔复合防潮膜 + 密封，阻断水气进入
- 缓冲 / 隔振层EPE 充填 / 蜂窝板 / 橡胶垫，吸收冲击与振动
- 边角防护纸瓦楞护角 / 钢护角，保护棱角与包边
- 约束与固定凯夫拉拉线 / 护角扣，限制设备位移
- 底座接口钢制结构底座，木方结合，叉车孔与起吊设计
- 外包装箱体金属或木质框架，高强度与可堆叠性
- 吊装与重心吊点、重心、铺架与绑扎防倾的结构预留
- 标识系统重心 / 吊点 / 铺架 / 绑扎 / 防震的明显标示
包装接口与物料清单（节选）
| 序号 | 组件 | 材料 / 规格 | 固定方式 | 功能 |
|---|---|---|---|---|
| 1 | 表面保护膜 | PE 保护膜 50 µm | 胶带固定 | 防刮伤、防污染 |
| 2 | 铝箔袋 | 铝箔复合膜 120 µm | 热封 + 胶带 | 防潮隔绝空气 |
| 3 | 缓冲层 | EPE 50 mm / 蜂窝板 | 捆扎带 / 胶带 | 缓冲减震 |
| 4 | 边角护角 | 纸瓦楞护角 65×65 mm | 打包带 + 护角扣 | 防压角 |
| 5 | 约束拉紧 | 凯夫拉线 + 挂钩 | 螺栓固定 | 限制横向位移 |
| 6 | 底座构件 | 钢制 + 木方 | 螺栓 + 焊接 | 抑制垂直位移 |
| 7 | 底座框架 | 框架 Q235 + 木方 | 螺栓 + 锁 | 承重 / 叉载 / 吊装 |
| 8 | 吊装框架 | 钢承重结构体 | 销钉 + 角件 | 抗压 / 抗剪 |
| 9 | 标识系统 | 耐候标签 / 指示器 | 铆钉固定 | 信息传达 |

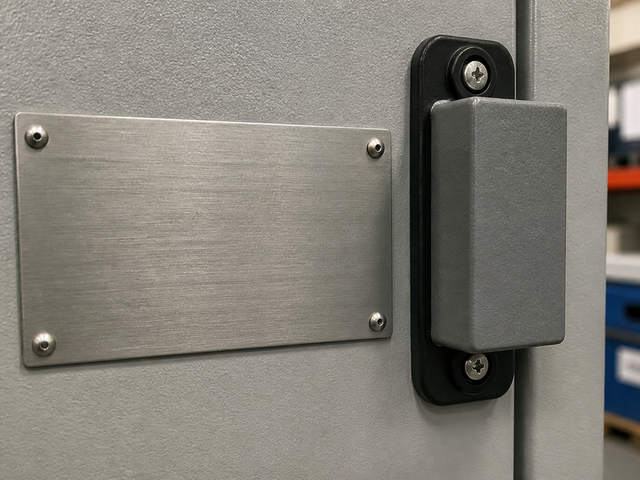

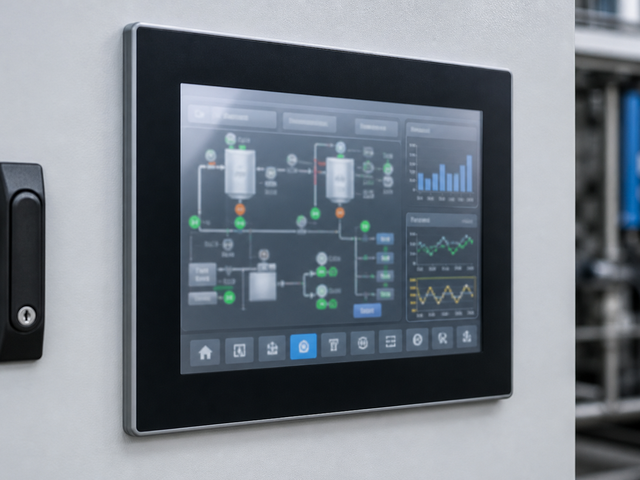

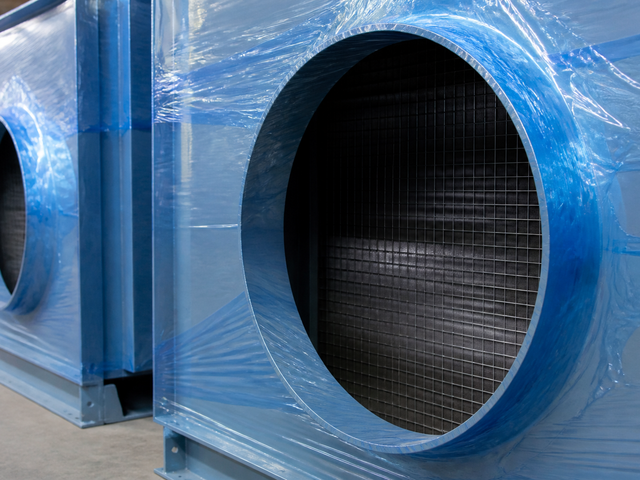

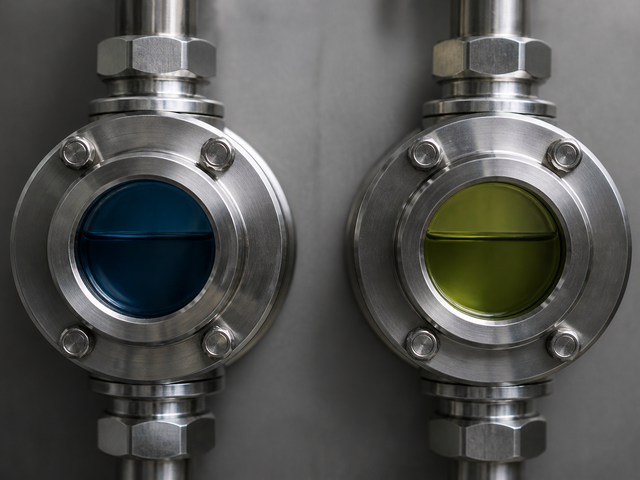

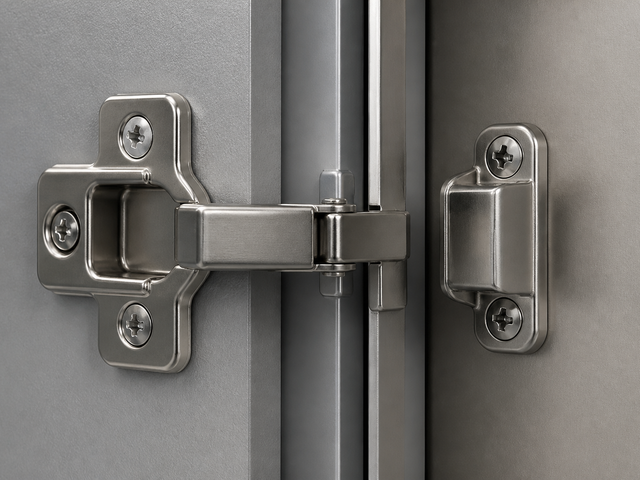

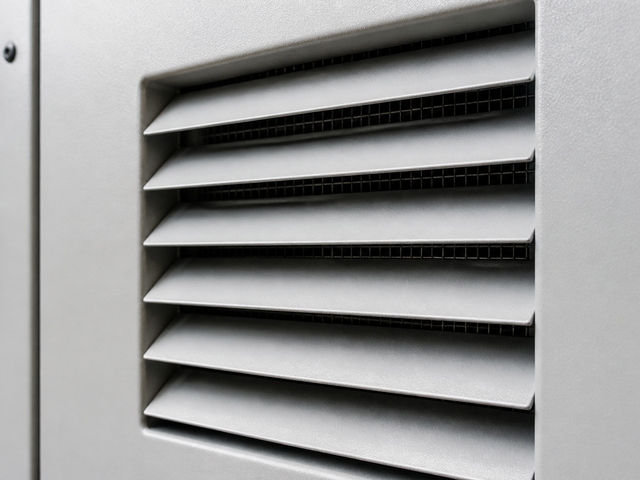

表面与接口保护设计（零损伤到货）
运输中最易失效的七个部位
防潮与防腐控制方案
控制目标、冷凝计算案例与开启程序
控制目标 < 60% RH（箱内）
| 阻隔层 | 铝箔复合膜 120 μm 密封 |
|---|---|
| 干燥剂 | 矿物干燥剂 8 kg |
| 防锈保护 | VCI 全包 / 接触面隔离 |
| 监测 | HIC 湿度指示卡在位 |
| 密封方式 | 热封 + 胶带加强 |
| 排水 / 通气 | 底排口 + 可控通气阀 |

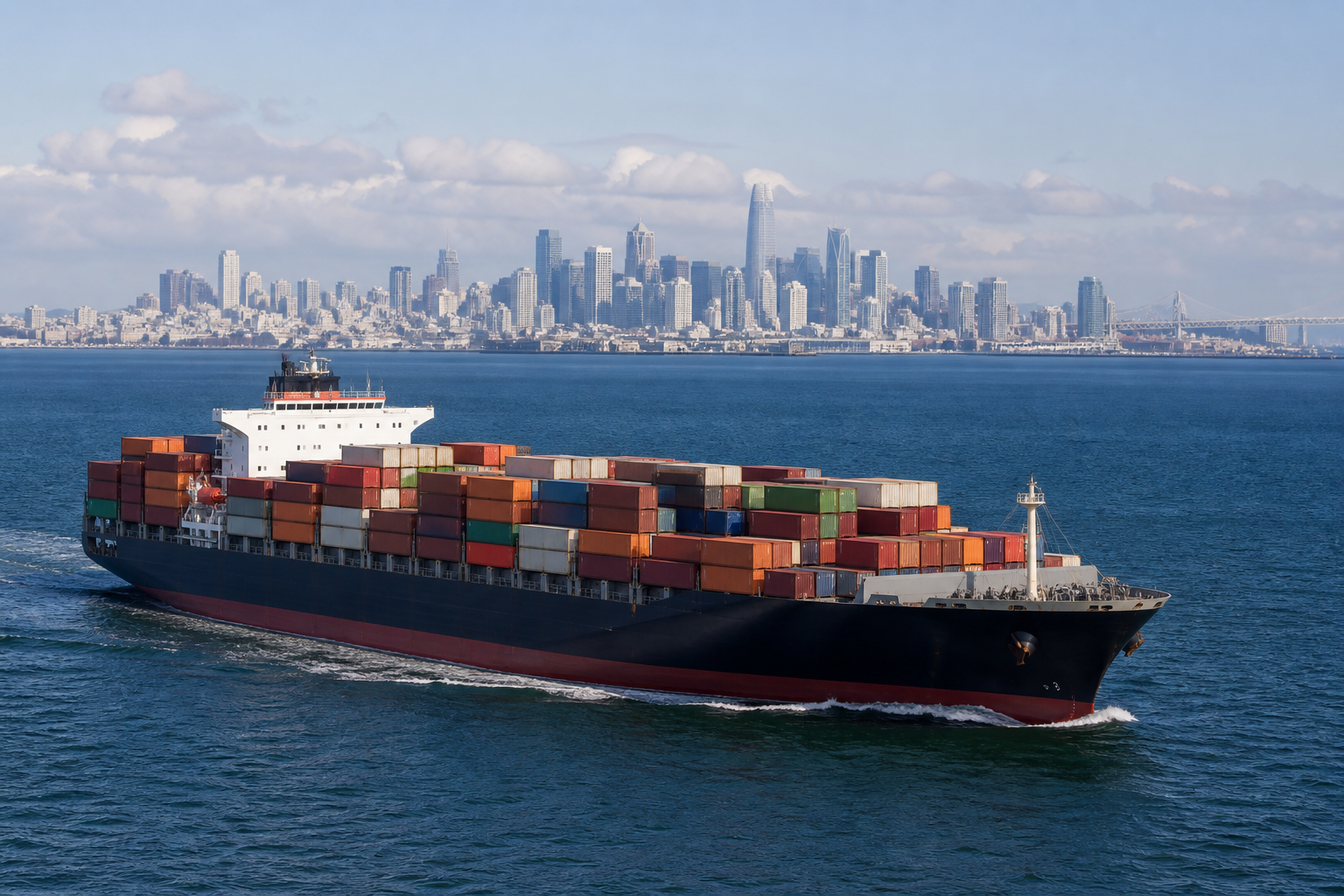

冷凝计算案例（海运航线）
| 外部最高平均温度 | 35 °C |
|---|---|
| 集装箱在途天数 | 30 天 |
| 箱内体积 | 12.5 m³ |
| 允许箱内最大 RH | 60% |
| 冷凝风险 | 低 |
| 所需干燥剂质量 | 8 kg（本方案） |
开启程序（避免冷凝回流）
- 1. 卸货静置保持密闭 12–24 h
- 2. 开检 / 密封确认检查封条与状态
- 3. 温度平衡逐步排气平衡
- 4. 开箱检查撤除 / 防护拆除
缓冲 / 隔振与约束固定方案对比
按路线严酷度的 A–D 方案对比
| 方案类型 | 适用路线 | 缓冲材料 | 侧向约束 | 顶部约束 | 可重复使用 | 稳定性 | 维运成本 |
|---|---|---|---|---|---|---|---|
| A纸木质 + 木底座（出口） | 海运 + 公路 | EPE + 蜂窝板 | 瓦楞 + 侧撑 | 框架 + 拉杆 | 部分 | 中 | |
| B可重复使用框架 + 木底座 | 多式联运 | 蜂窝板 + EPDM | 滚轮框架 | 拉杆 + 顶撑 | 高 | 中高 | |
| C钢底座 + 木箱（出口） | 海运（一般） | EPE + 橡胶垫 | 板框架 + 横栓 | 顶盖 + 拉杆 | 低 | 低 | |
| D集装箱内部直接固定 | 铁路 / 汽运 | 橡塑垫 + 薄棉垫 | L 型支架 + 侧撑 | 顶部缚紧 | 中 | 中 |

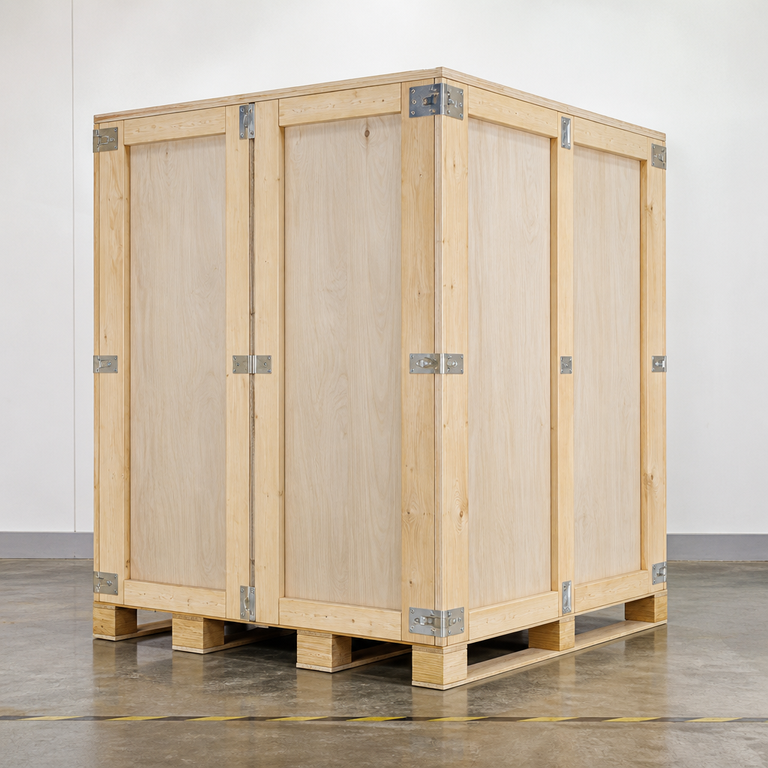

A 方案

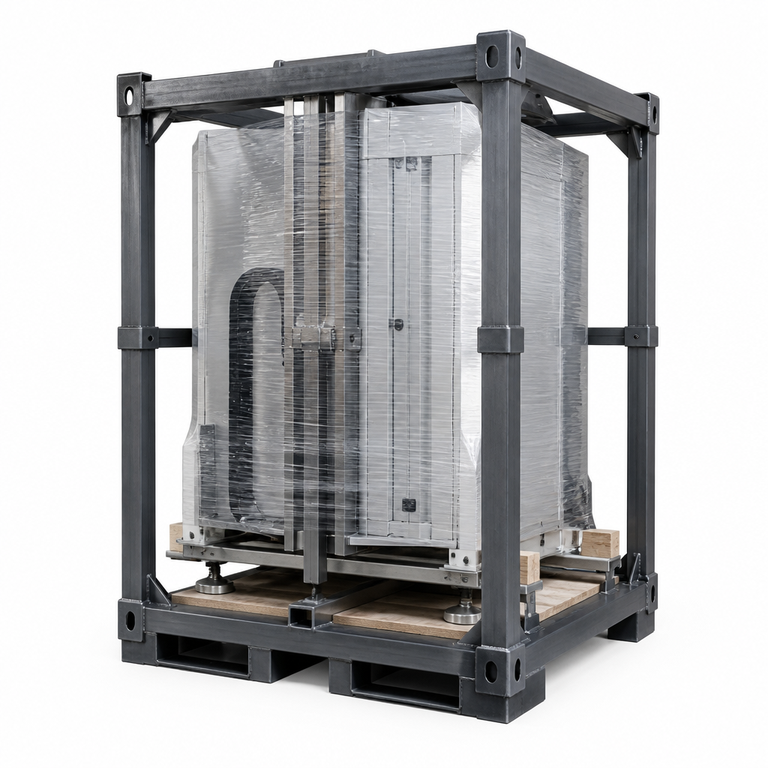

B 方案

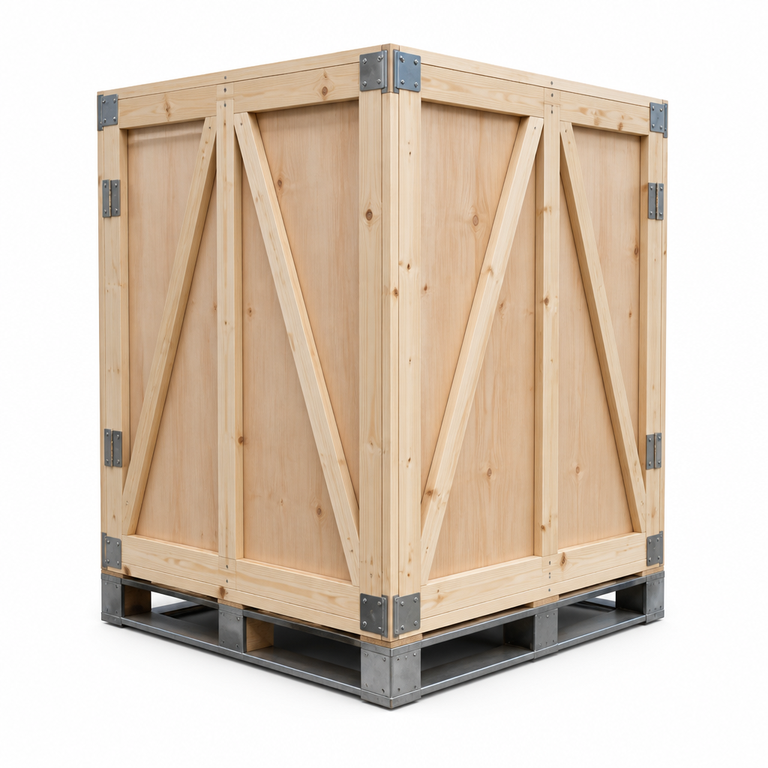

C 方案

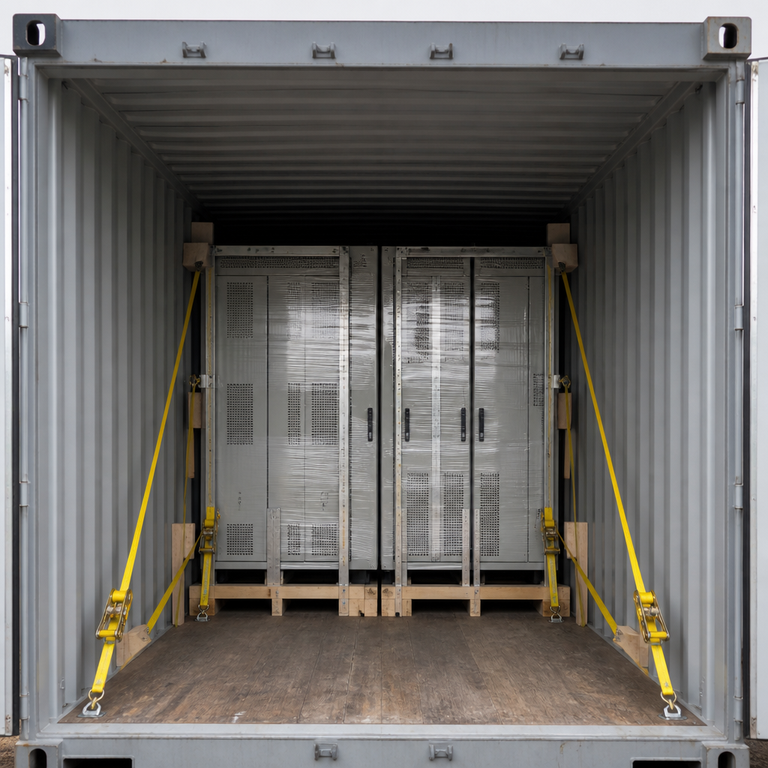

D 方案
底座接口与起吊方案

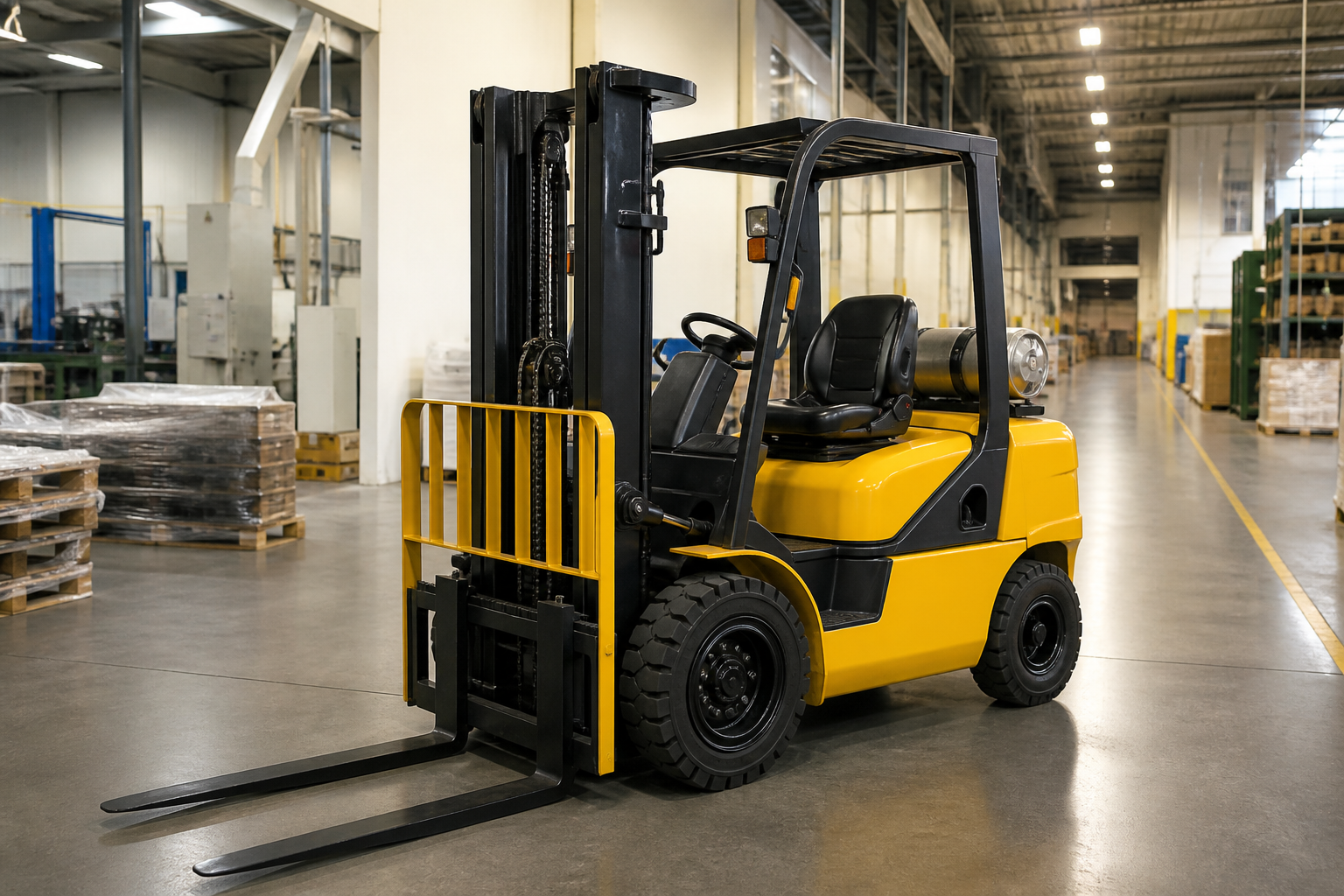

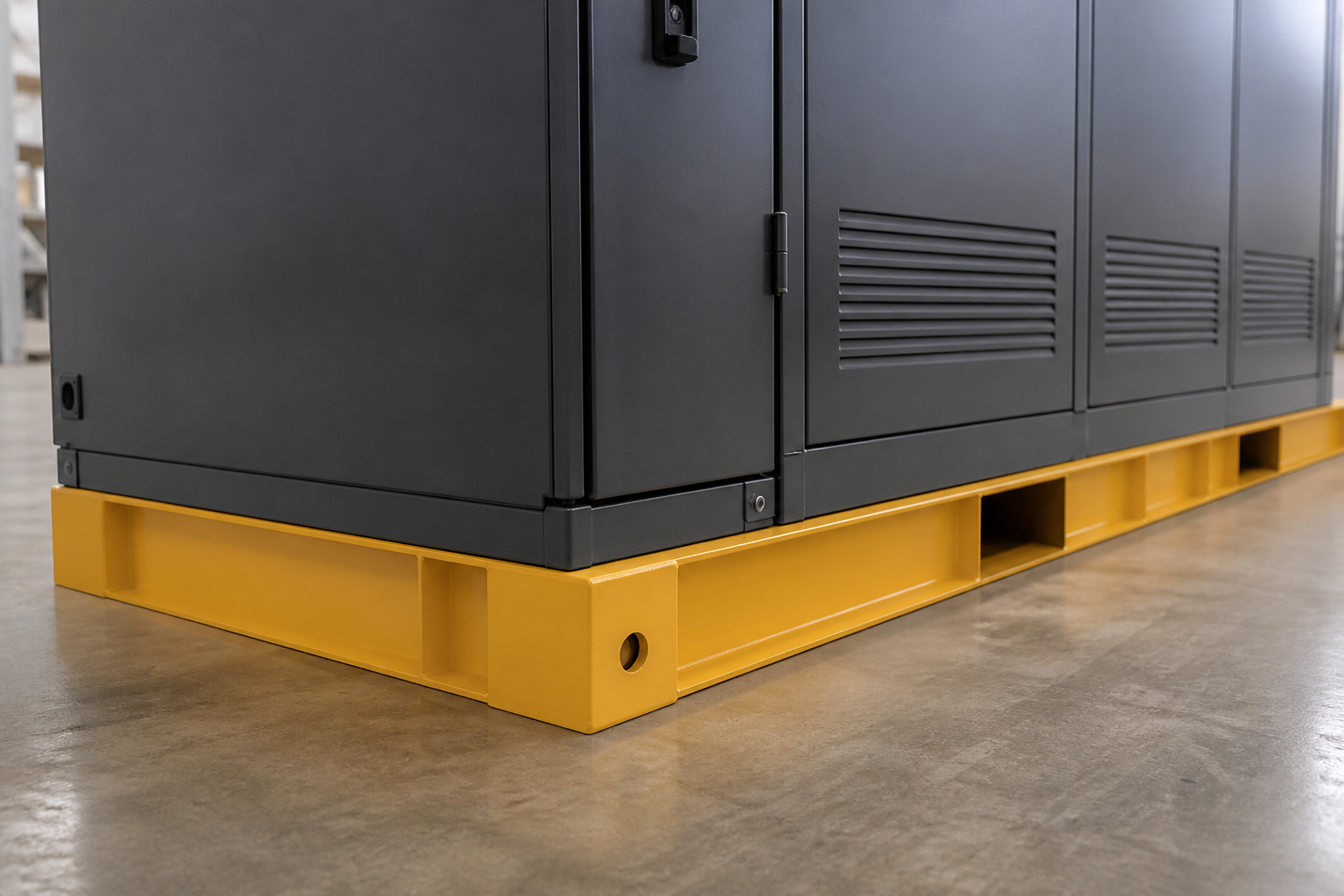

叉车接口
额定承载 ≥ 8,000 kg
叉车孔尺寸
- 内净宽 ≥ 300 mm
- 内净高 ≥ 95 mm
- 中心距 1,000 mm

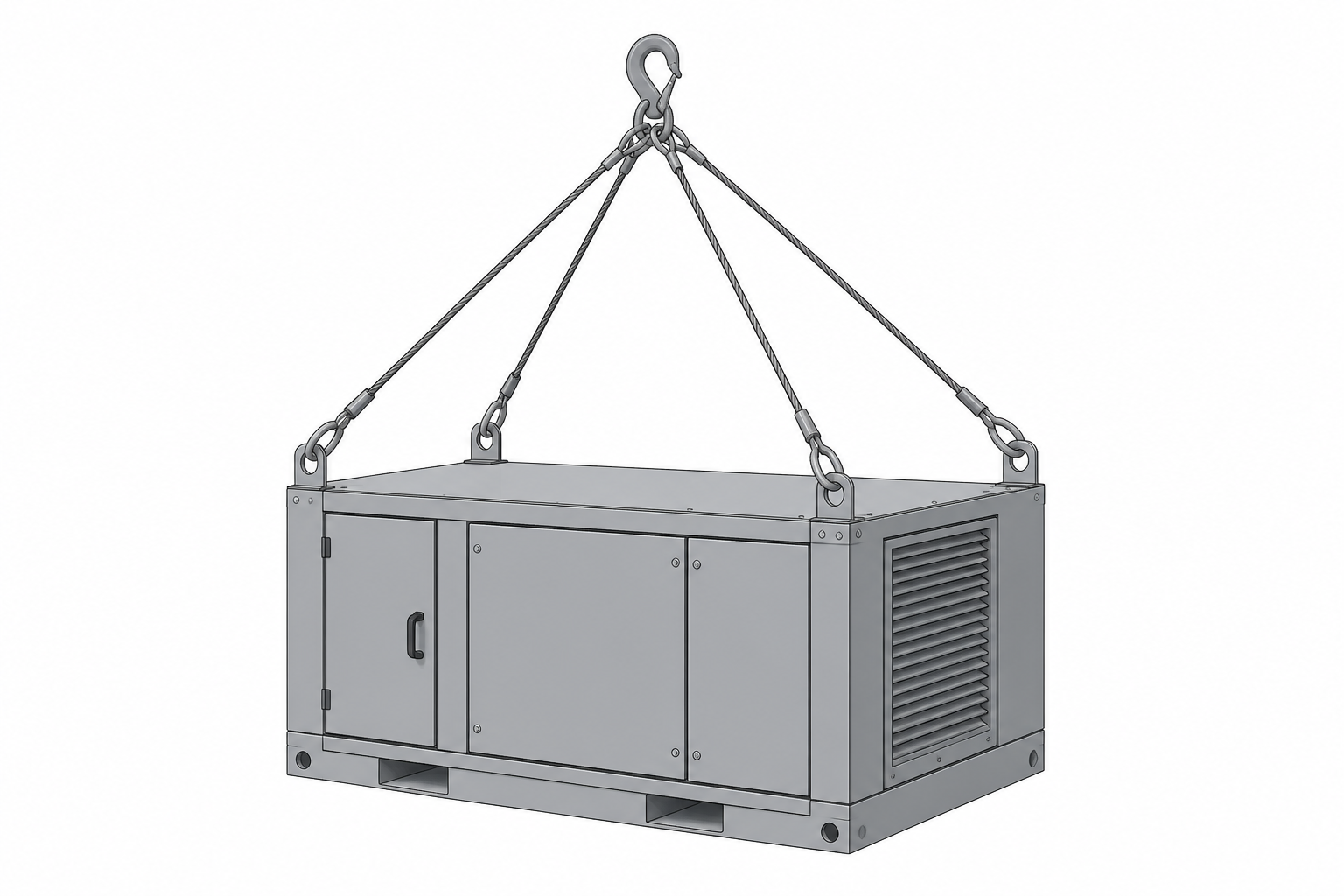

吊装接口
- 吊点数量
- 4 点
- 吊点额定
- 7,500 kg / 点
- 推荐吊具
- 吊索 + 卸扣
- 推荐吊角
- < 60°

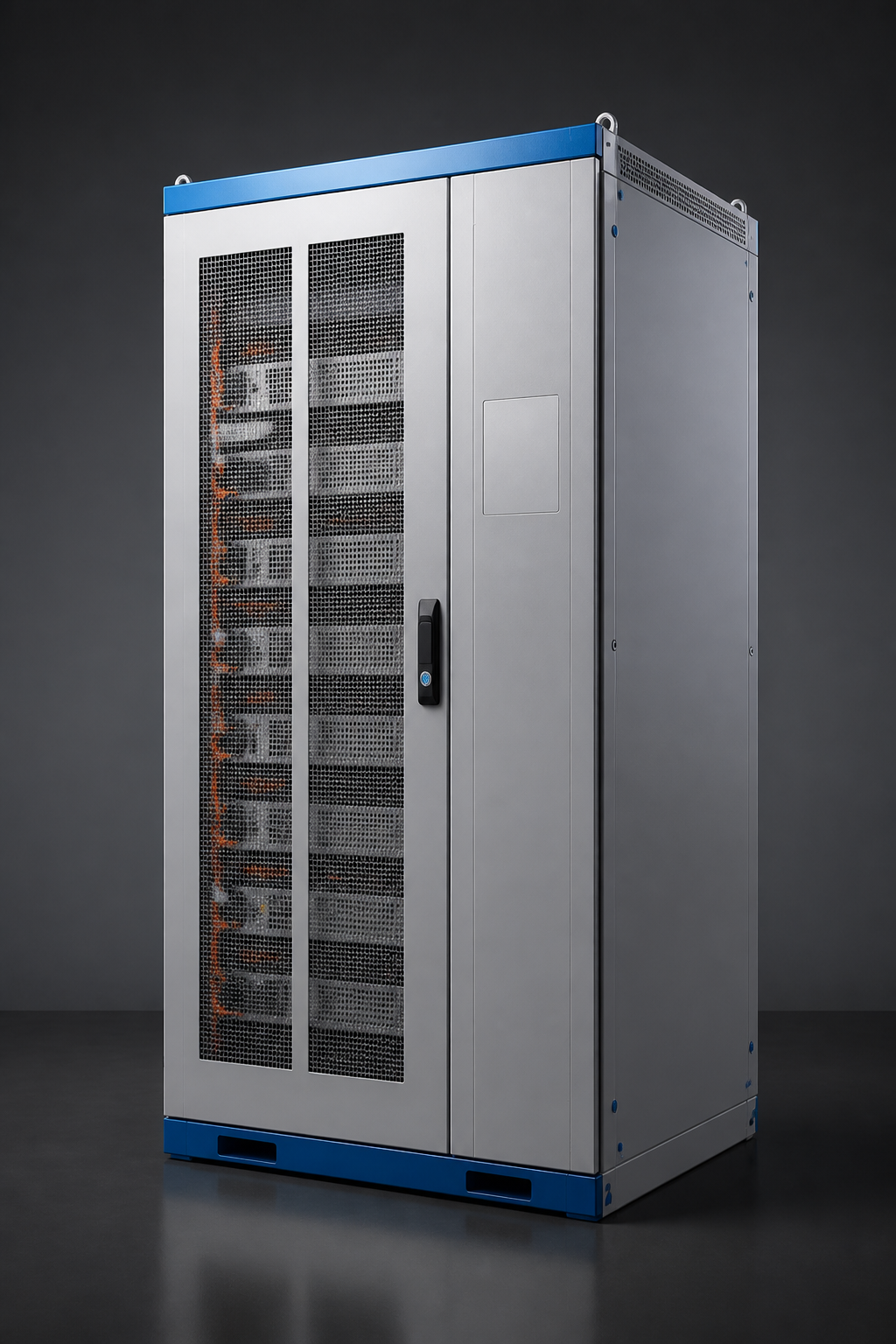

吊装方向与重心
- 重心标识
- CoG 1,120 mm
禁止叉装方向
标识与提示
- 禁止倒置
- 禁止滚动
- 此面向上
- 重心位置
- 道路运输
- 防震指示 (15g)
- 倾斜指示 (15°)

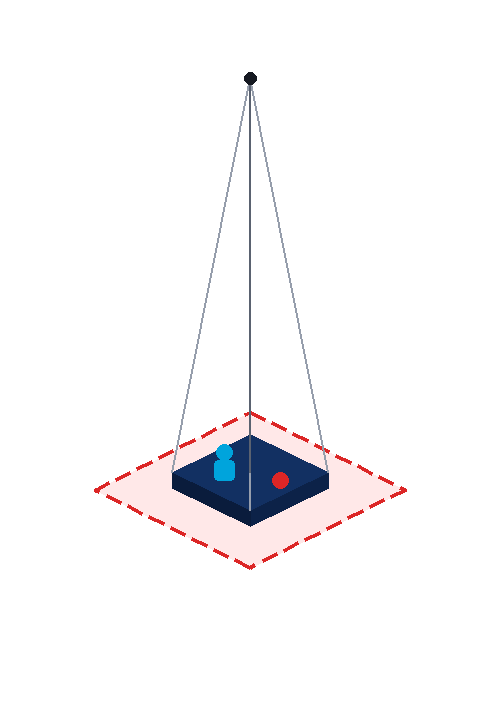

安全作业区
吊装安全半径
R ≥ 3 m
（或整机最高高度 + 1 m）
禁止人员进入区域
附件与文件独立保护
附件廊 + 与主机配置匹配清单

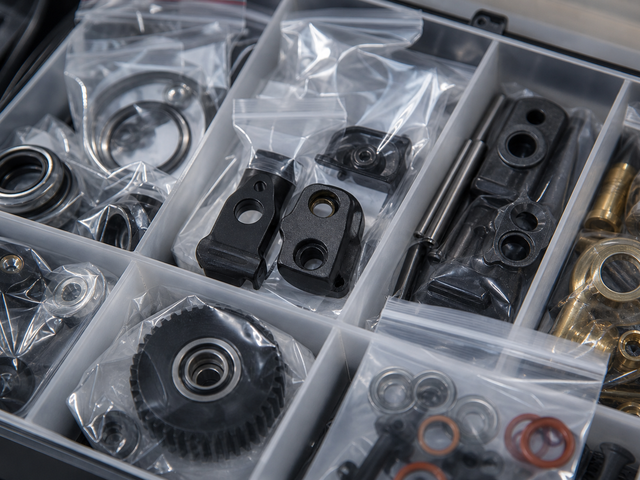

附件廊
- 钥匙 / 锁具
- 线缆 / 跳线
- 备件包
- 工具
- 说明书
- 调试包
与主机配置匹配清单
| 项目 | 主机配置 | 包装位置 | 核对 |
|---|---|---|---|
| 门锁钥匙 | 柜 A/B | 文件袋 | ✓ |
| 高压跳线 | PCS 接口 | 线缆箱 | ✓ |
| 备用滤网 | 暖通选配 | 零件箱 | ✓ |
| 运维手册 | 语言包 | 防水袋 | ✓ |
| FAT 报告 | 序列关联 | U 盘 + 纸质 | ✓ |
路线专用包装变体与变更影响评估
双表：变体对比与变更评估示例
路线专用包装变体
| 路线 | 方案 | 防潮 | 绑扎 | 备注 |
|---|---|---|---|---|
| 国内公路 | B | 轻量 | 两点 | 短途 |
| 出口海运 | C | 全 VCI | 四点 | 20GP 双柜 |
| 严酷多式 | D | 全包 + HIC | 钢性 | 加强支撑 |
包装方案变更影响评估（示例）
| 变更 | 结构 | 试验 | 文件 | 风险 |
|---|---|---|---|---|
| 质量 +8% | 滑撬重评 | 冲击重测 | 升版 | 中 |
| 改 40HC | 填隙套件 | 装载试装 | 装载图 | 低 |
| C→B 降级 | 减泡沫 | 湿度警戒 | ECO | 高 |
工况仿真与校核
六张合格卡
- 梁强合格滑撬弯曲
- 约束冲击合格5g 脉冲
- 箱体抗压合格堆码载荷
- 起吊合格吊耳 / 叉装
- 集装箱地板合格点载荷
- 防侧翻合格15° 静载
质量与运输验证计划与结果

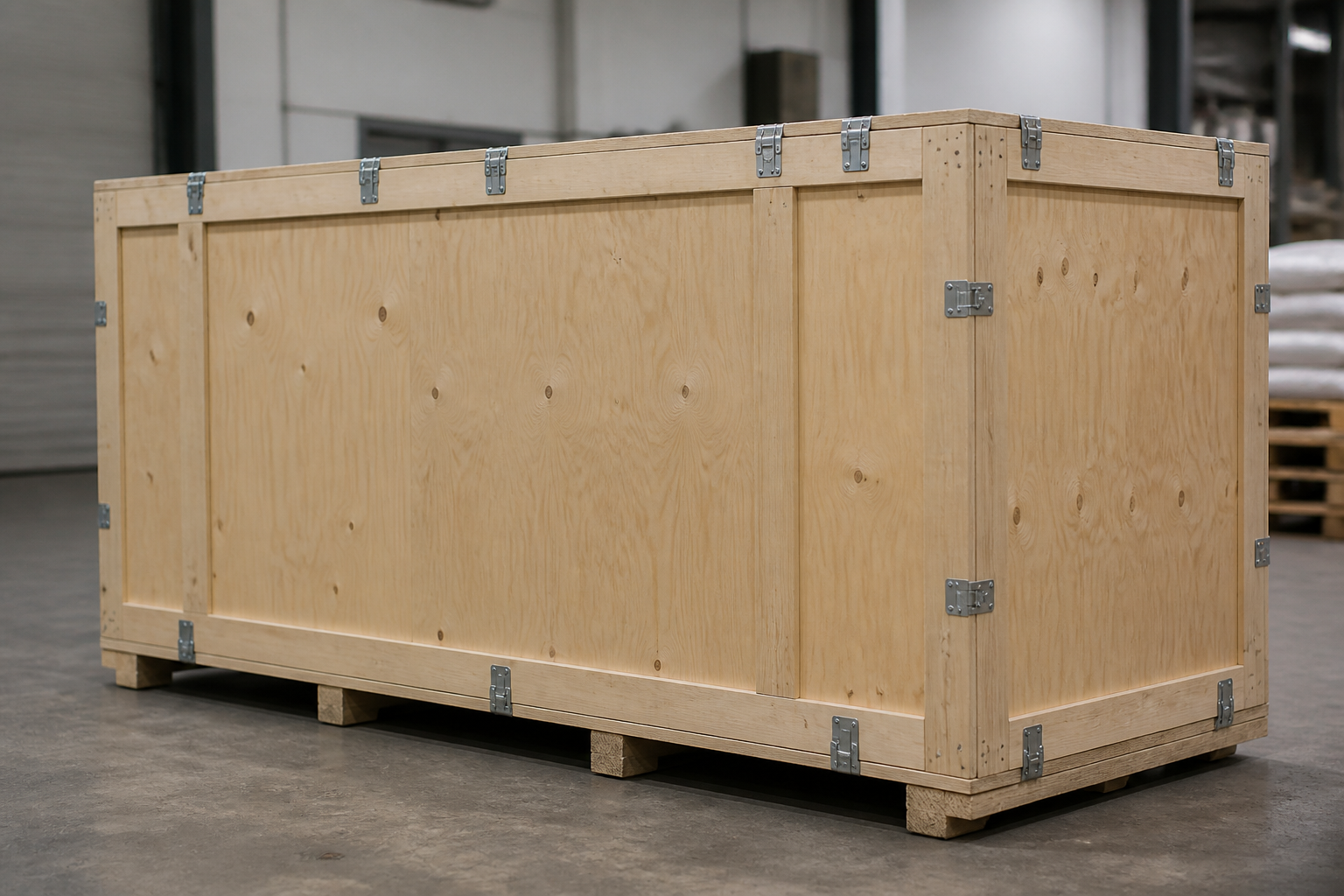

- 堆码试验

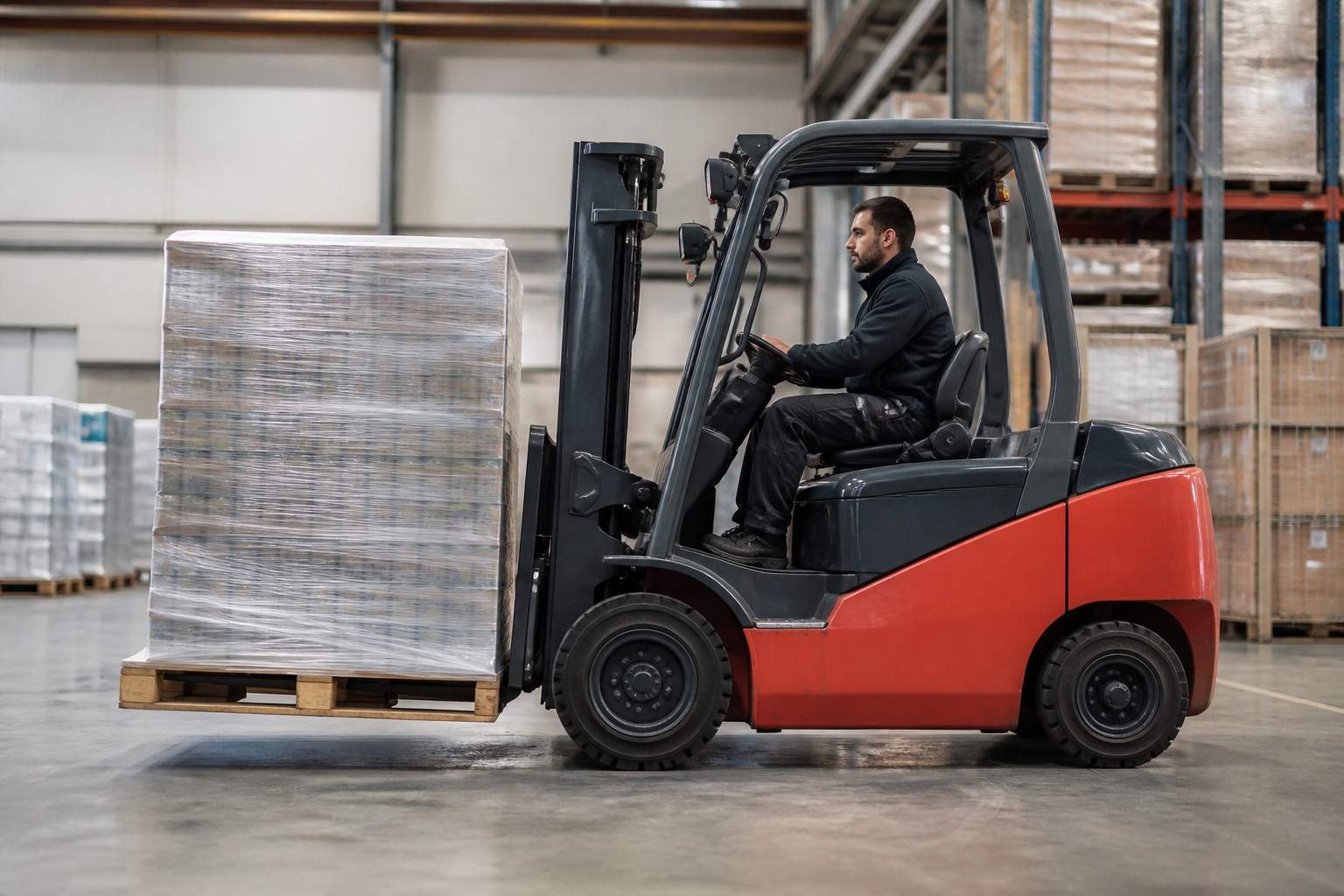

- 叉车搬运试验

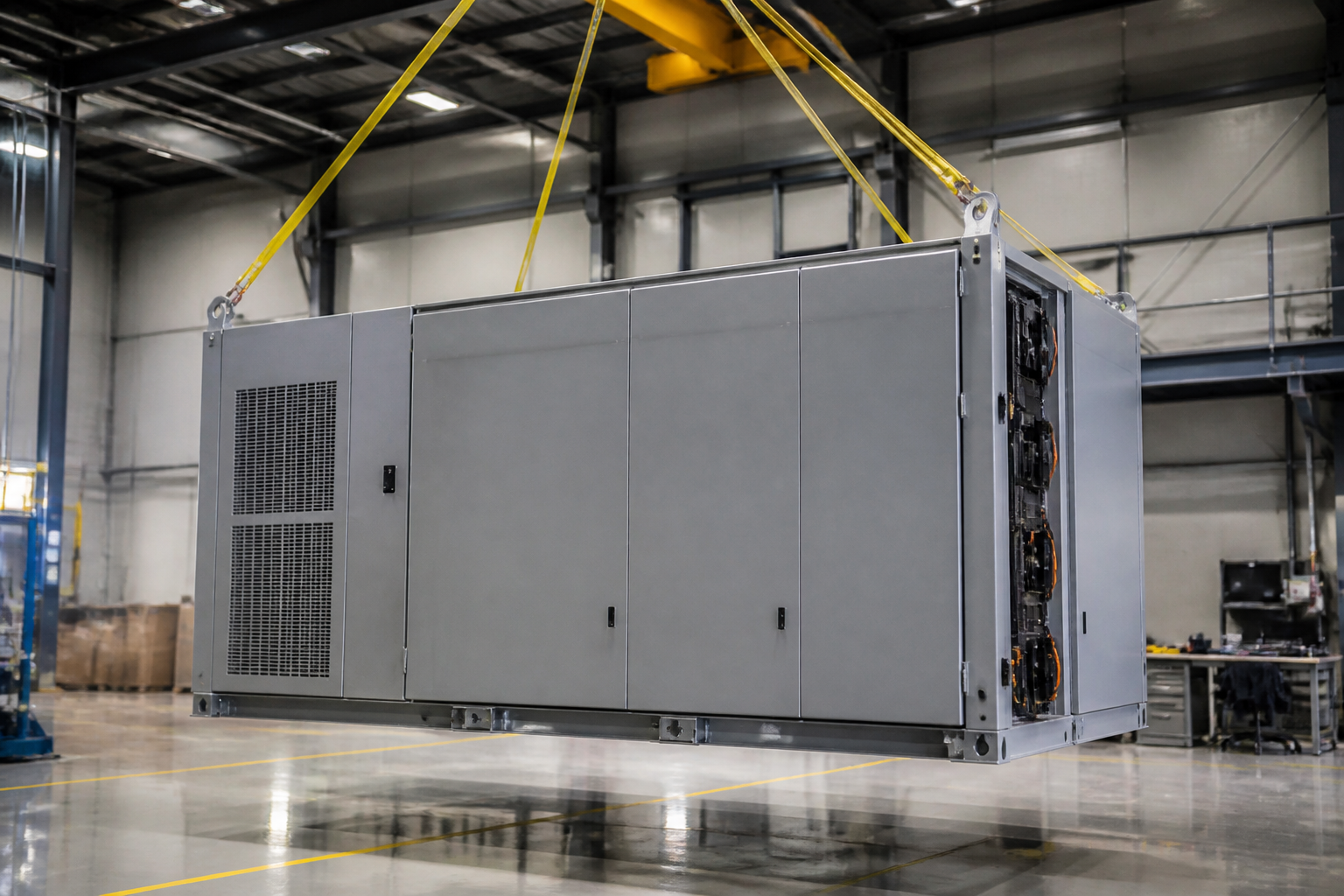

- 吊装试验

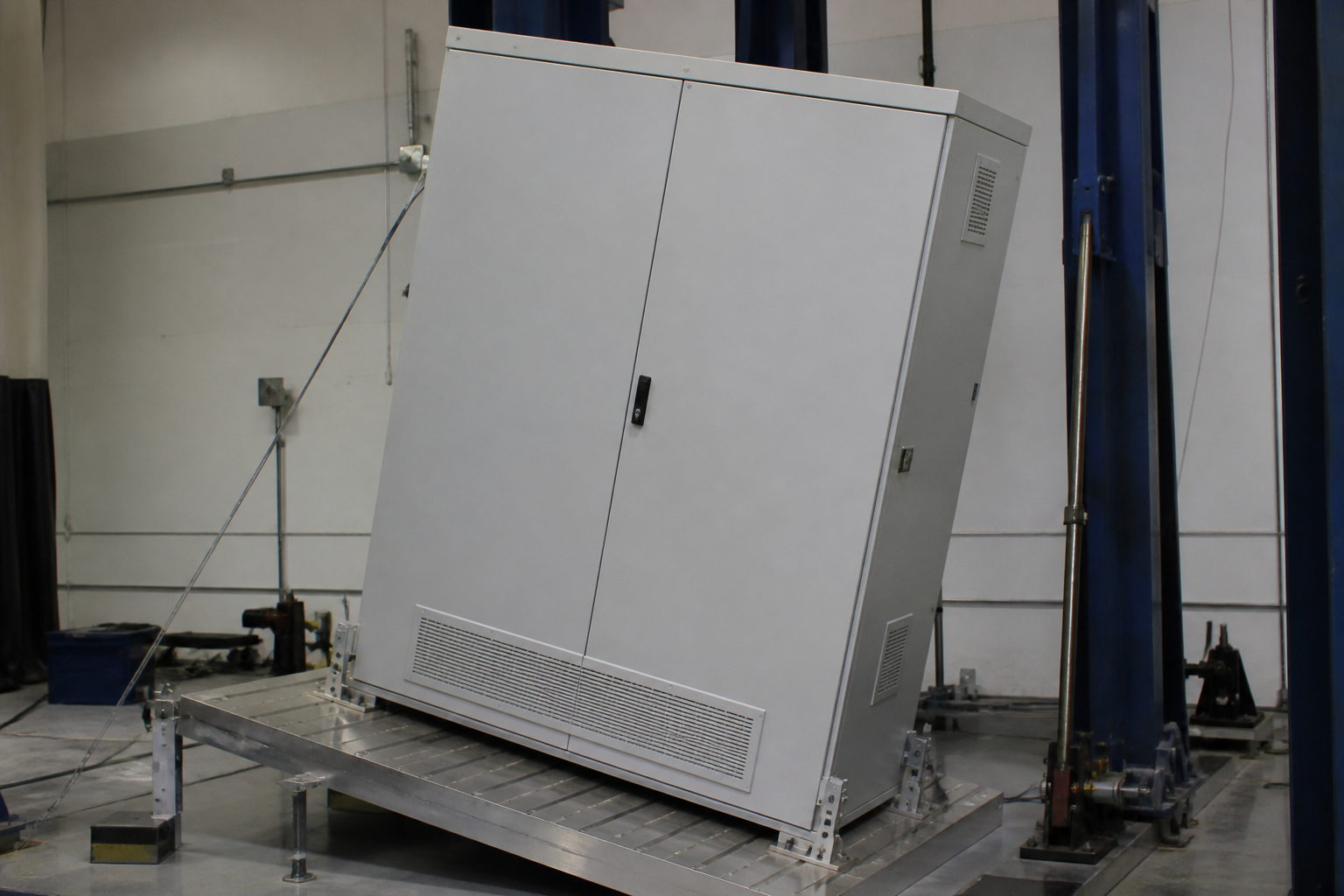

- 倾斜试验

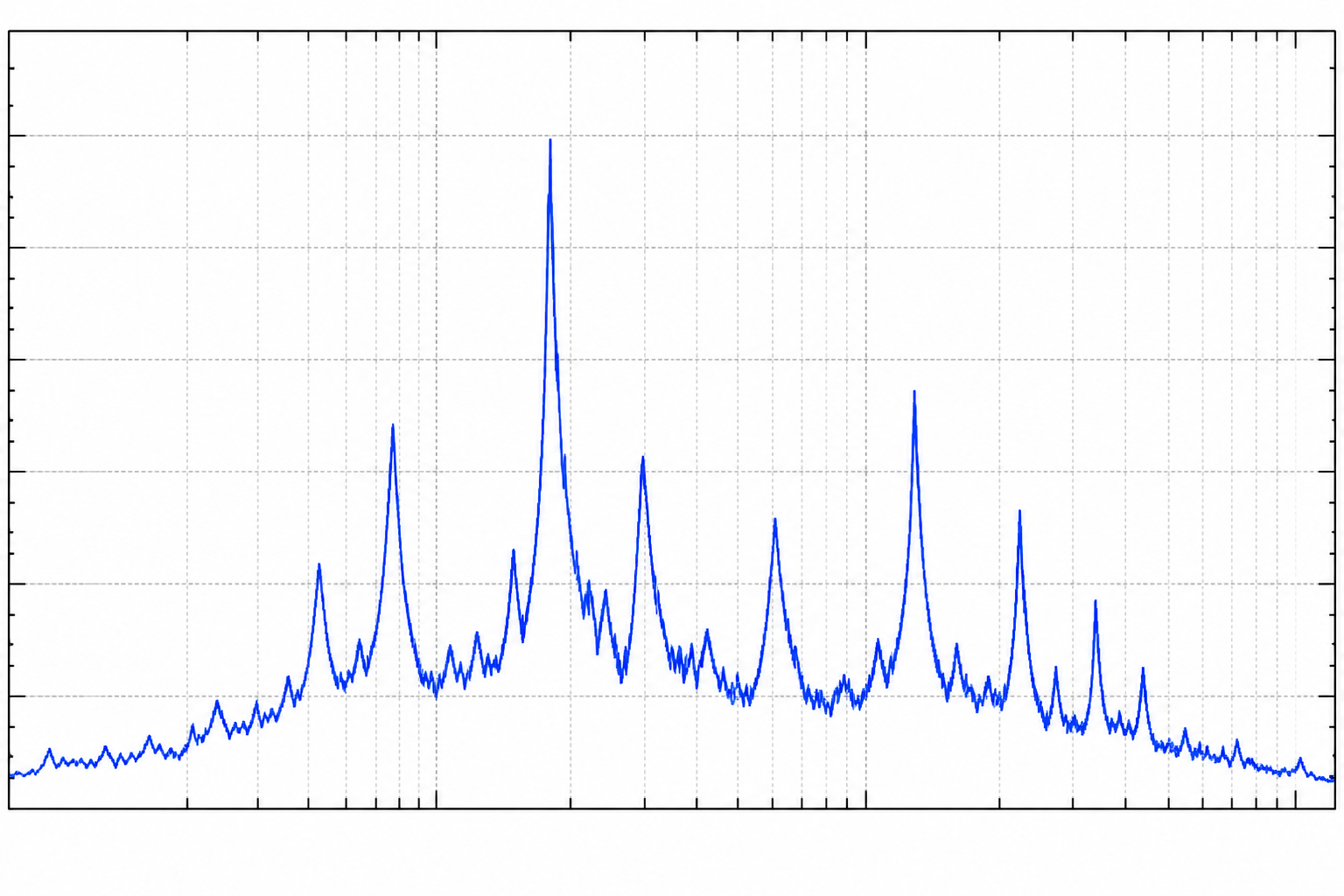

- 振动试验（公路）

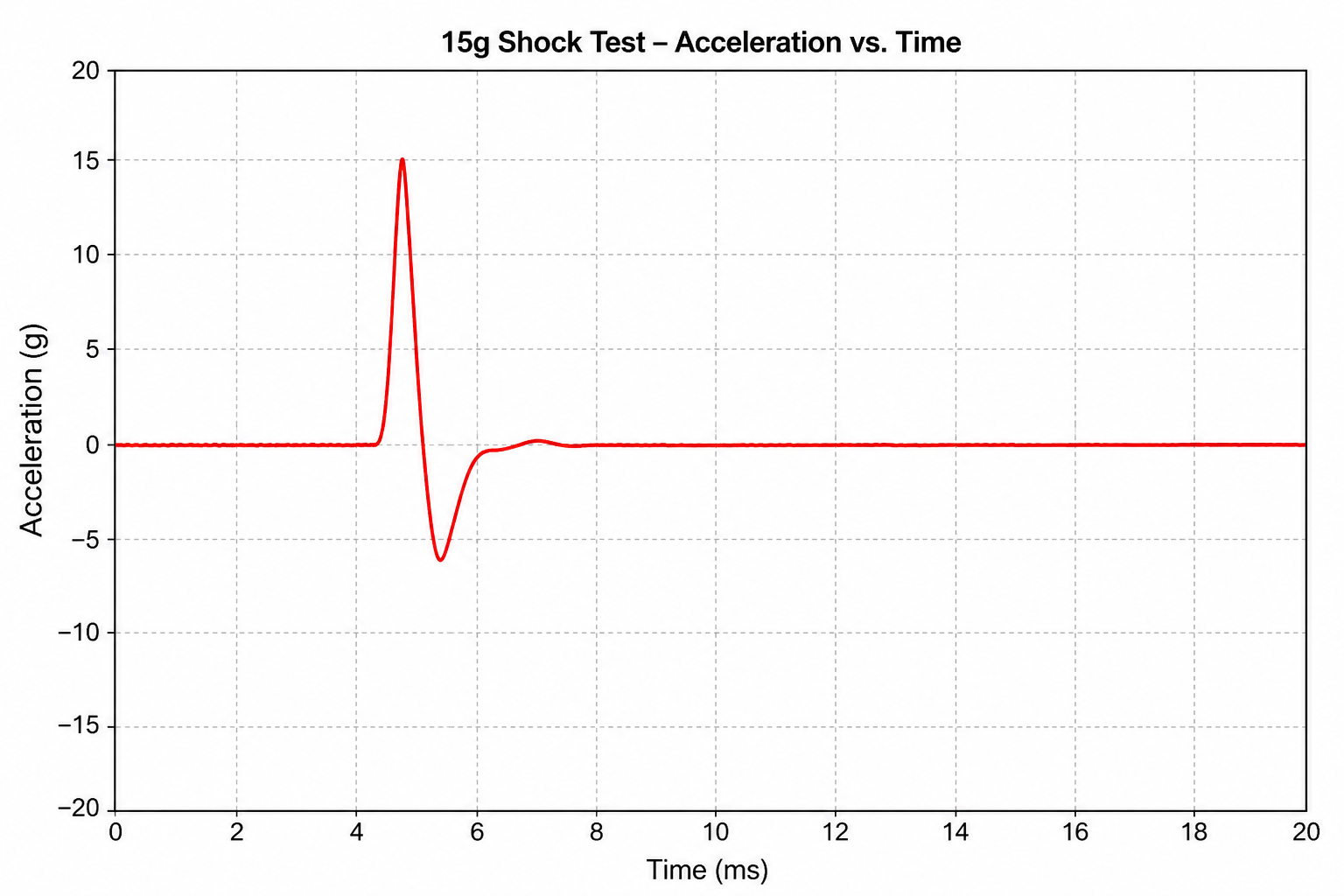

- 冲击试验（15g）

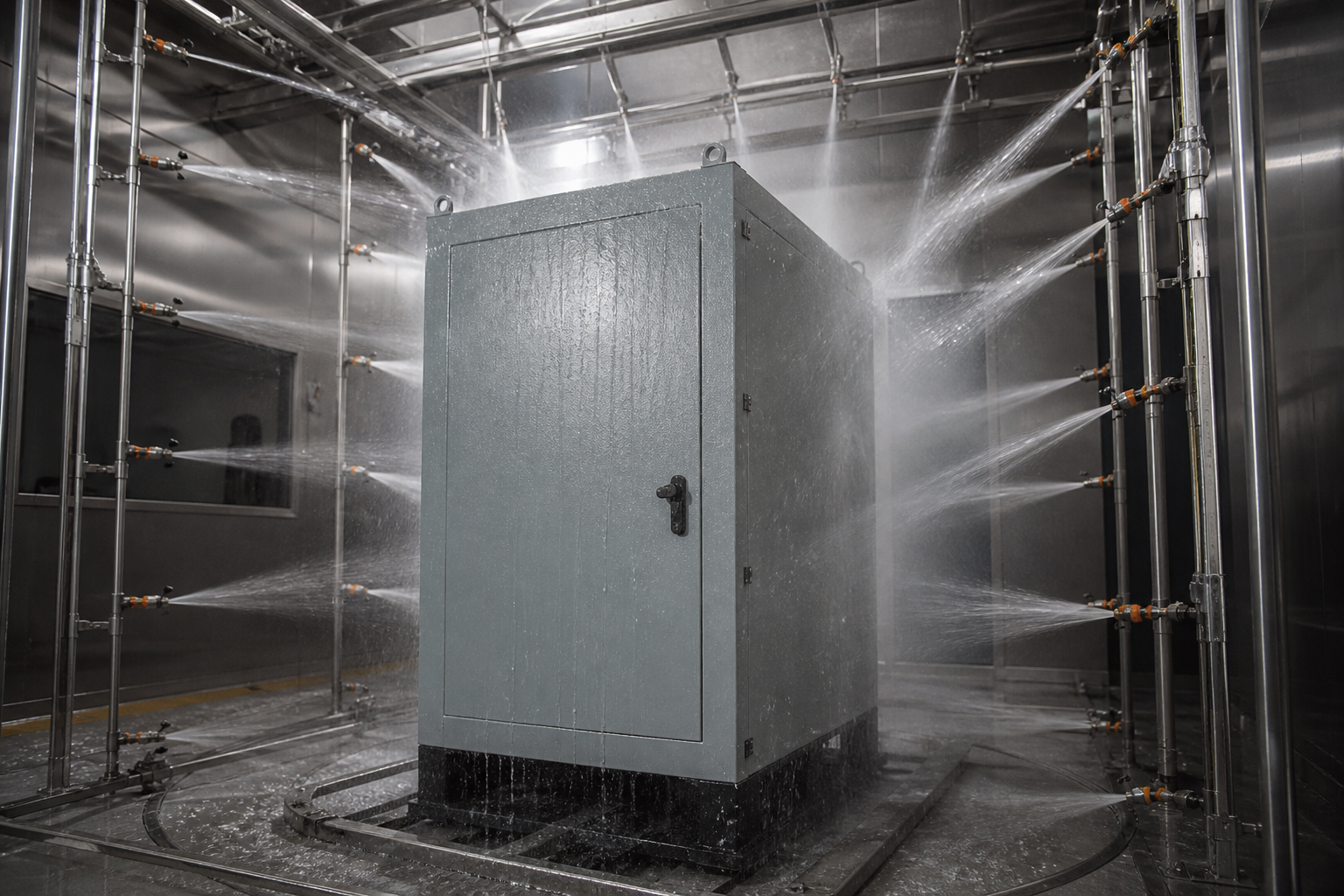

- 淋雨试验

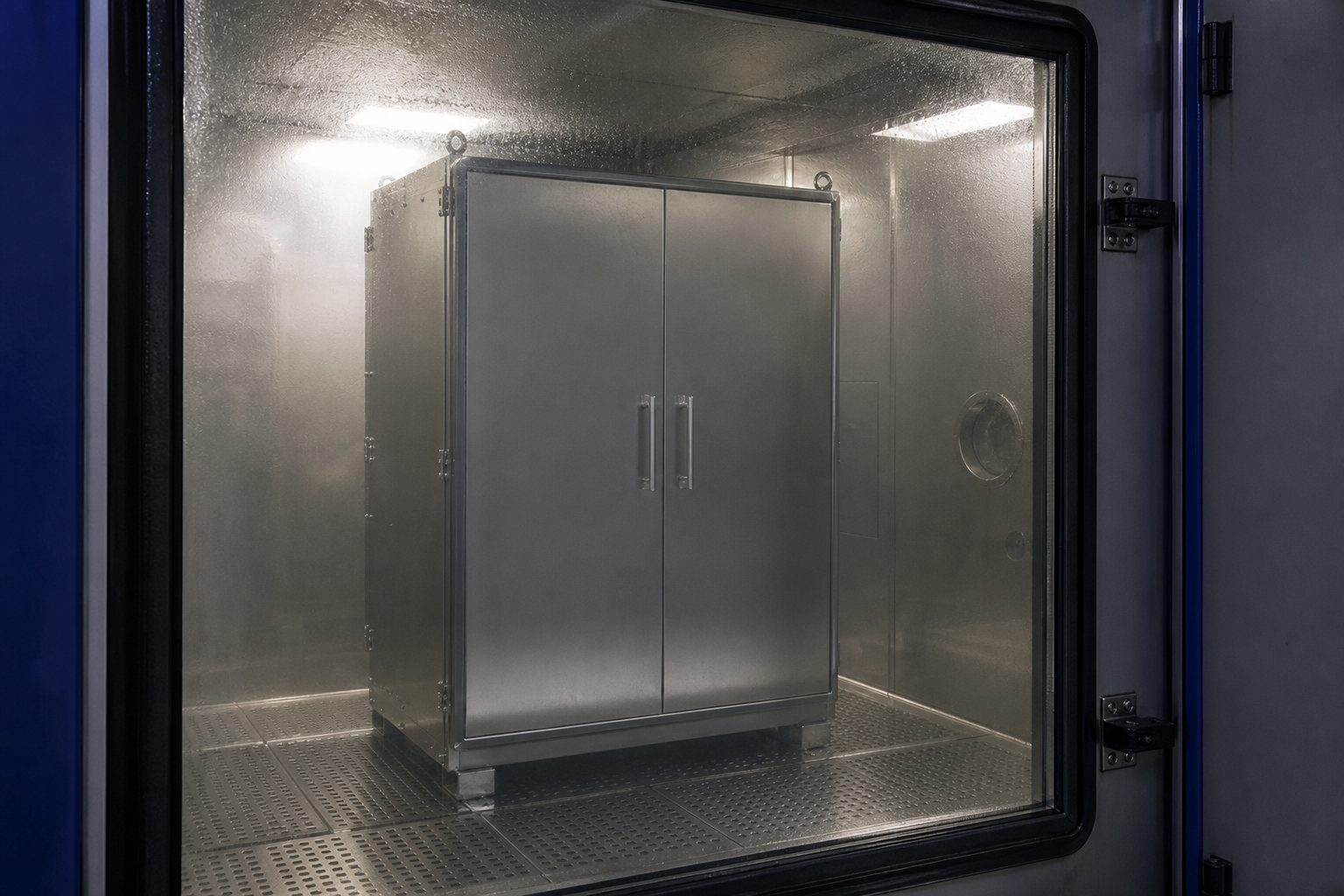

- 湿热曝露

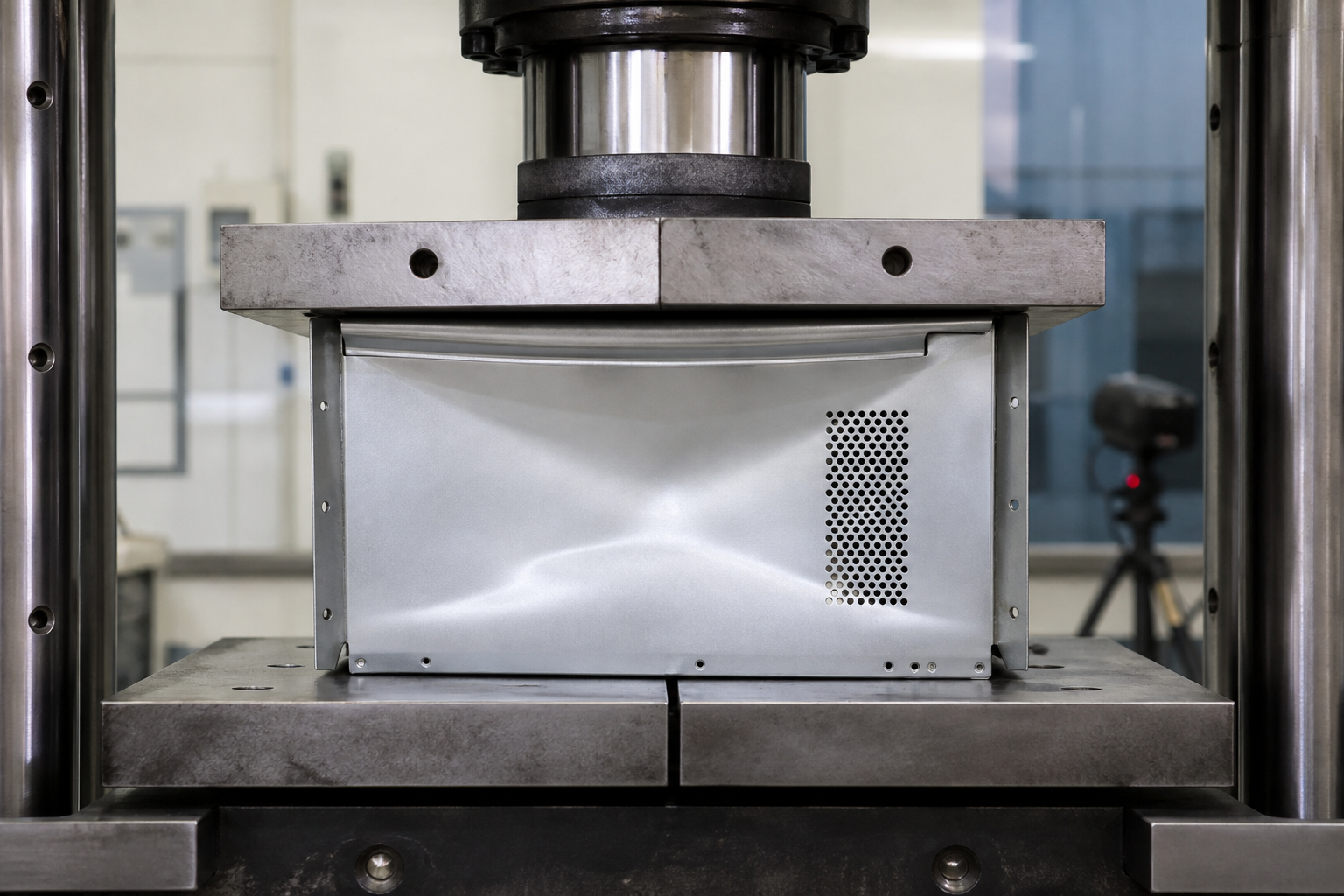

- 压缩试验（箱体）

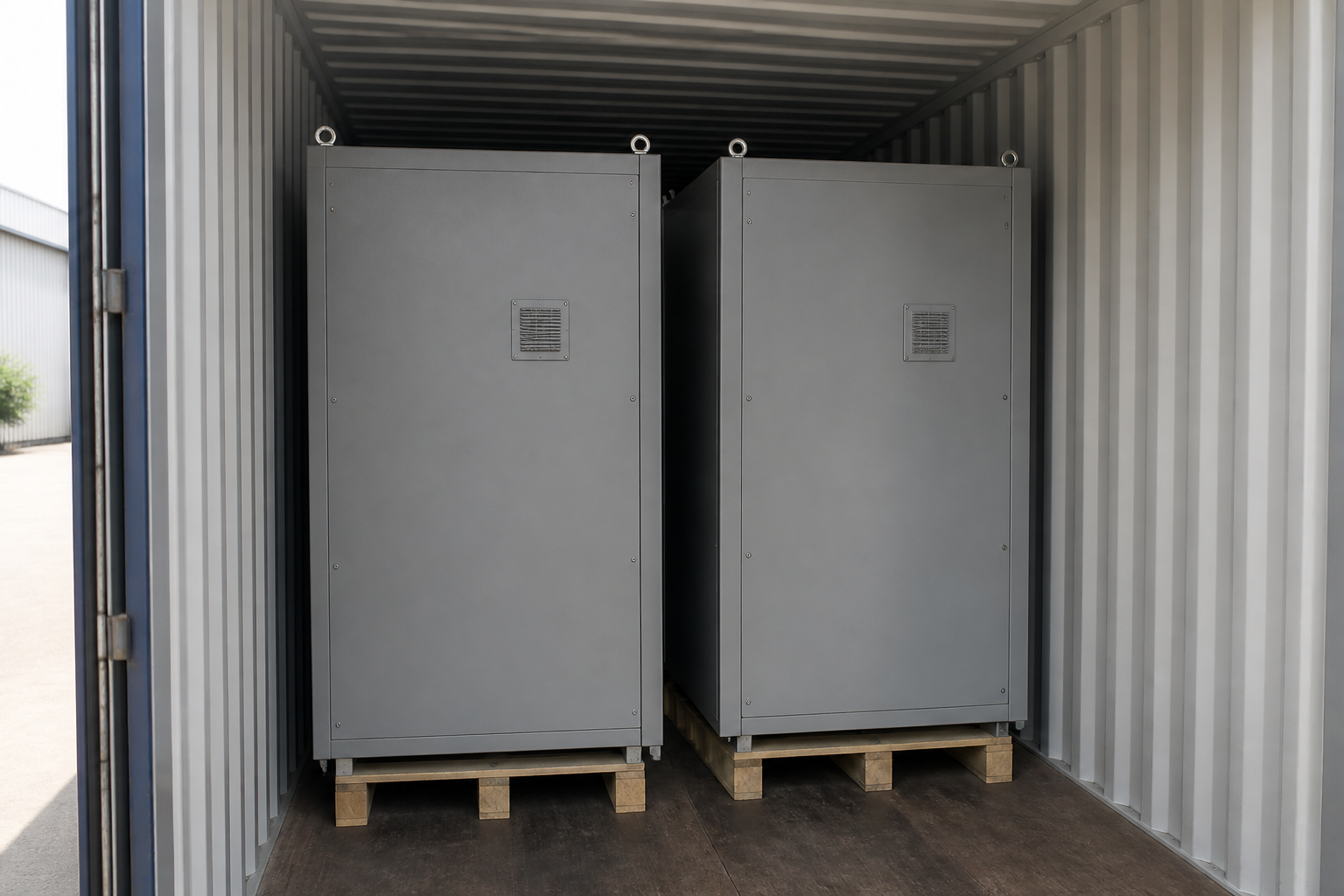

- 集装箱装载试验

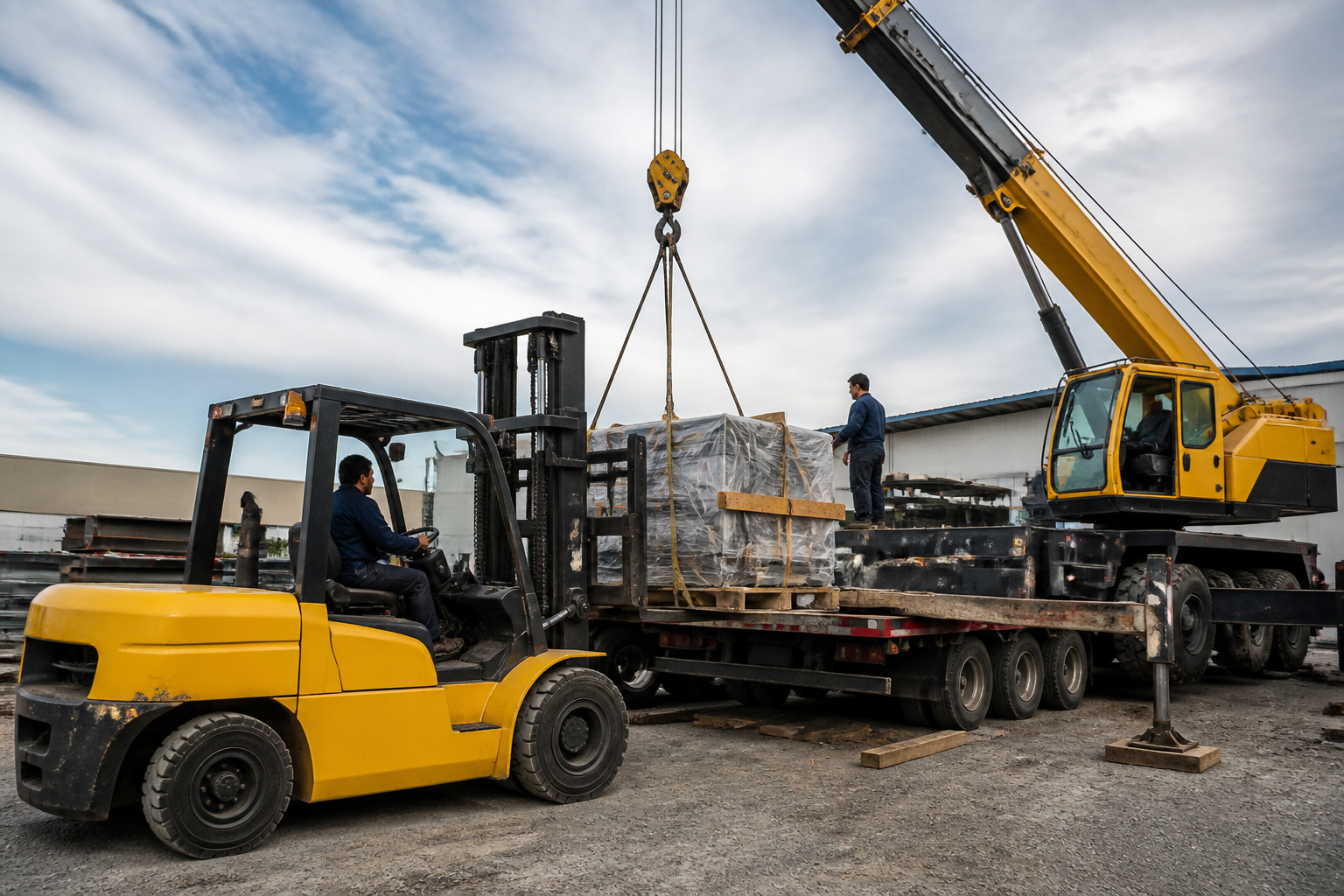

开箱与目的地验放
从到货到可安装的八道门禁
- 到货记录照片 · 铅封号
- 外检损伤图
- HIC / RH读卡
- 平衡微开 · 等待
- 开箱顺序分层
- 接口检查封盖 · 端口
- 附件包匹配清单
- 放行安装签核
包装设计 release 治理
- 设计文件GA / 爆炸图 / 结构图
- 物料与规范材料清单 / BOM
- 包装作业指导装配步骤 / 重点
- 检验点与判定尺寸 / 外观 / 载重
- 变更控制规格 / 目的地变化
- 配置匹配主机与配件一致
设计完善条件
- 包装规格确定
- 说明书完整
- 包装方案确定
- 评审签字
