TIANCHU BMS & Battery Safety
从实时感知到主动防护，
构建电池系统安全闭环
以分层 BMS 架构为基础， 对电池电压、温度、电流、绝缘、压力、门禁和消防状态持续感知， 通过状态估算、故障判断、分级限功率和主动隔离， 让每一次风险都可识别、可控制、可记录。
多维感知 · 模组级 / Pack 级 / Rack 级 / 系统级分级 BMS 架构 · BMU / BCU / System BMS风险闭环 · 感知 → 判断 → 限功率 → 隔离 → 记录
安
安全全完整监测
靠
更可靠冗余架构
准
更高效精准估算
闭
全链闭环联动保护
SOC58%
SOH95%
SOP51%
温度31.4°C

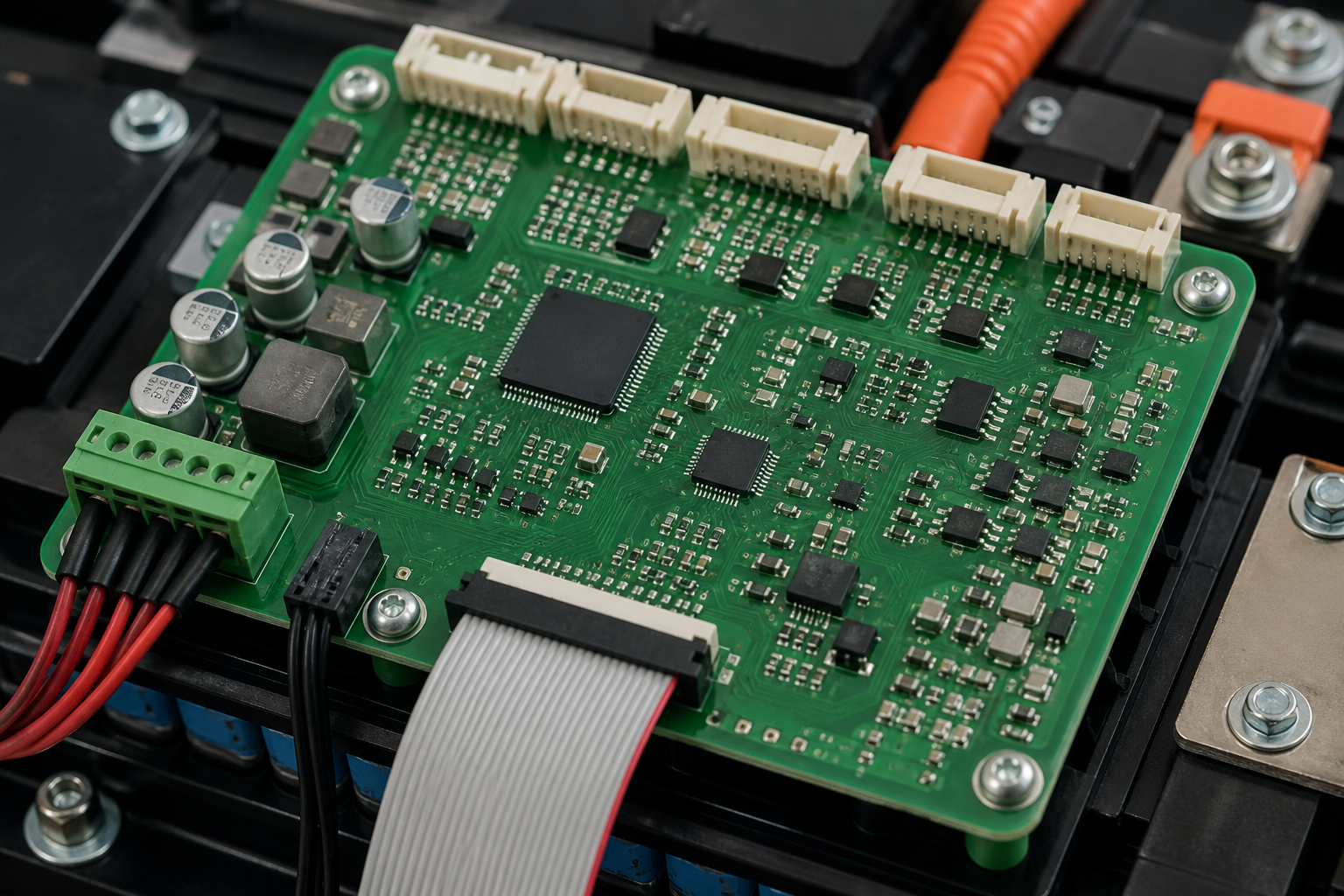

BMU
模组级管理单元
BCU
电池簇控制单元
10,000+实时采样点位
100 ms数据刷新周期
<100 ms保护响应时间
按合同可用性目标

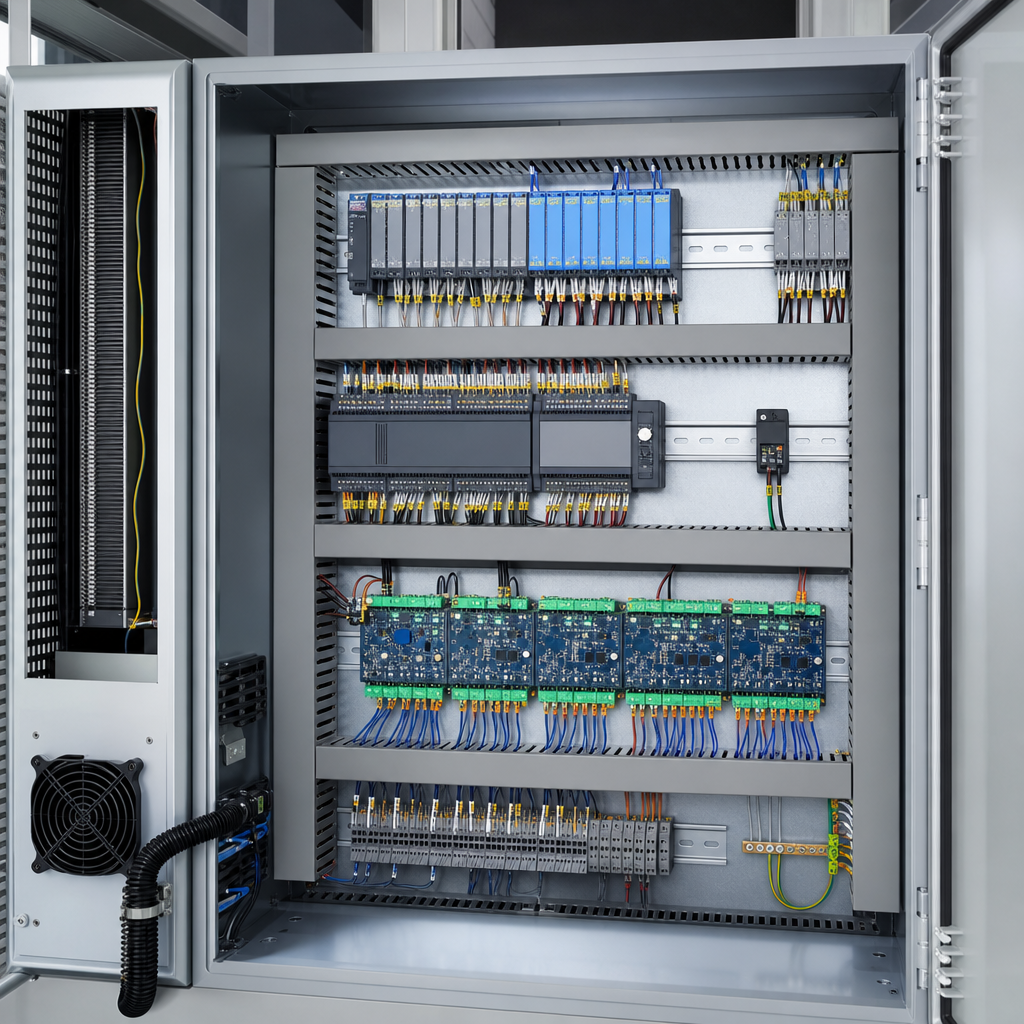

多维感知：覆盖电芯到环境的全域感知
温
电芯电压 / 温度单体状态
压
压力 / 膨胀 / 气体热失控前兆
绝
绝缘 / 线束 / 漏电高压安全
门
门禁 / 烟感 / 浸水环境状态
环
环境温湿度 / 风机运行环境
消
消防 / 声光 / 告警联动反馈
精准估算：看清真实状态
SOC 估算曲线
SOH 退化趋势
温度分布趋势
功率能力边界
主动均衡效果
事件闭环：从发现到记录的完整链路
发现温度异常升高
电芯偏差扩大TMAX 31.4 → 46.2°C
电芯偏差扩大TMAX 31.4 → 46.2°C
判断风险评估
模型识别高风险
模型识别高风险
限功率降低充放电功率
控制温升功率限制 60%
控制温升功率限制 60%
隔离故障簇隔离
阻断风险传播隔离完成
阻断风险传播隔离完成
安全状态进入安全运行
其他簇继续工作系统安全
其他簇继续工作系统安全
记录事件全量留存
支持审计证据完整
支持审计证据完整
保护状态机：分级策略，主动防护
L0正常
系统运行正常
系统运行正常
L1预警
趋势异常
趋势异常
L2告警
限功率运行
限功率运行
L3故障
故障簇隔离
故障簇隔离
L4紧急
系统级停机
系统级停机
L0正常
正常运行
L1预警
风险上升
L2告警
限功率运行
L3故障
簇级隔离
L4紧急
系统停机
四层安全防线：层层设防，环环相扣
系
系统层 System系统联锁 · 消防保护 · 高压下发
簇
电池簇 BCU高压保护 · 绝缘监测 · 隔离策略
模
模组 BMU采样监控 · 均衡管理 · 温度监控
芯
电芯 Cell电压温度 · 状态识别 · 基础安全
阈值与风险矩阵
| 指标 | 单位 | 正常 | 预警 L1 | 告警 L2 | 故障 L3 | 紧急 L4 |
|---|---|---|---|---|---|---|
| 单体电压 | V | 2.80–3.60 | <2.70 / >3.65 | <2.60 / >3.70 | <2.40 / >3.80 | <2.20 / >3.90 |
| 温度 | °C | ≤45 | >45 | >55 | >65 | >75 |
| 温升变化率 | °C/min | ≤1 | >1 | >2 | >3 | >5 |
| 压差 | kPa | ≤15 | >15 | >25 | >40 | >60 |
| 绝缘电阻 | MΩ | ≥10 | 5–10 | 1–5 | 0.5–1 | <0.5 |

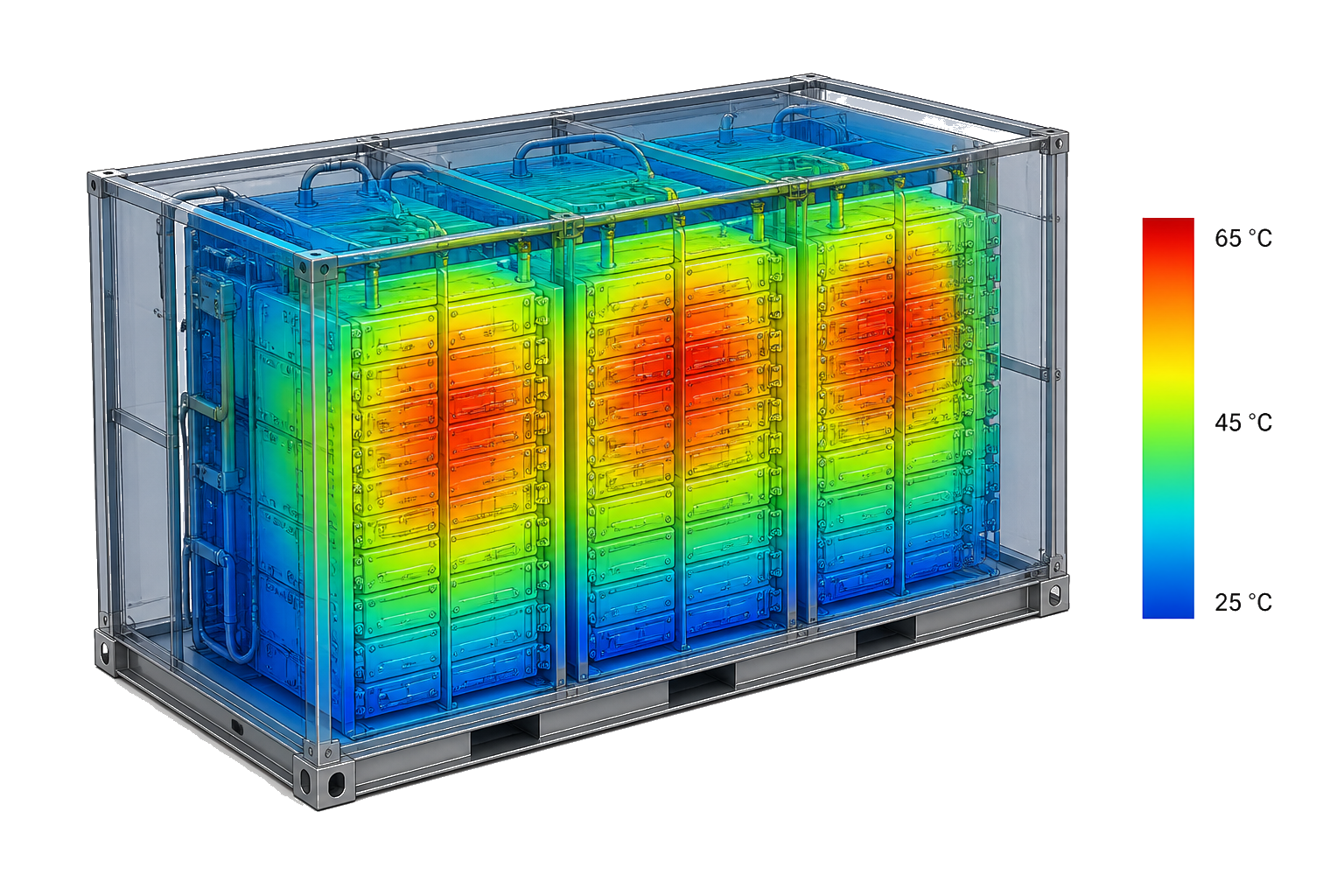

热管理闭环：看得见、调得动、控得住
温温度采集电芯 / 模组
趋趋势判断温升 / ΔT
流流量计算泵 / 阀调节
控执行控制液冷 / 风机
系统协同：与 PCS、EMS、热管理、消防联动

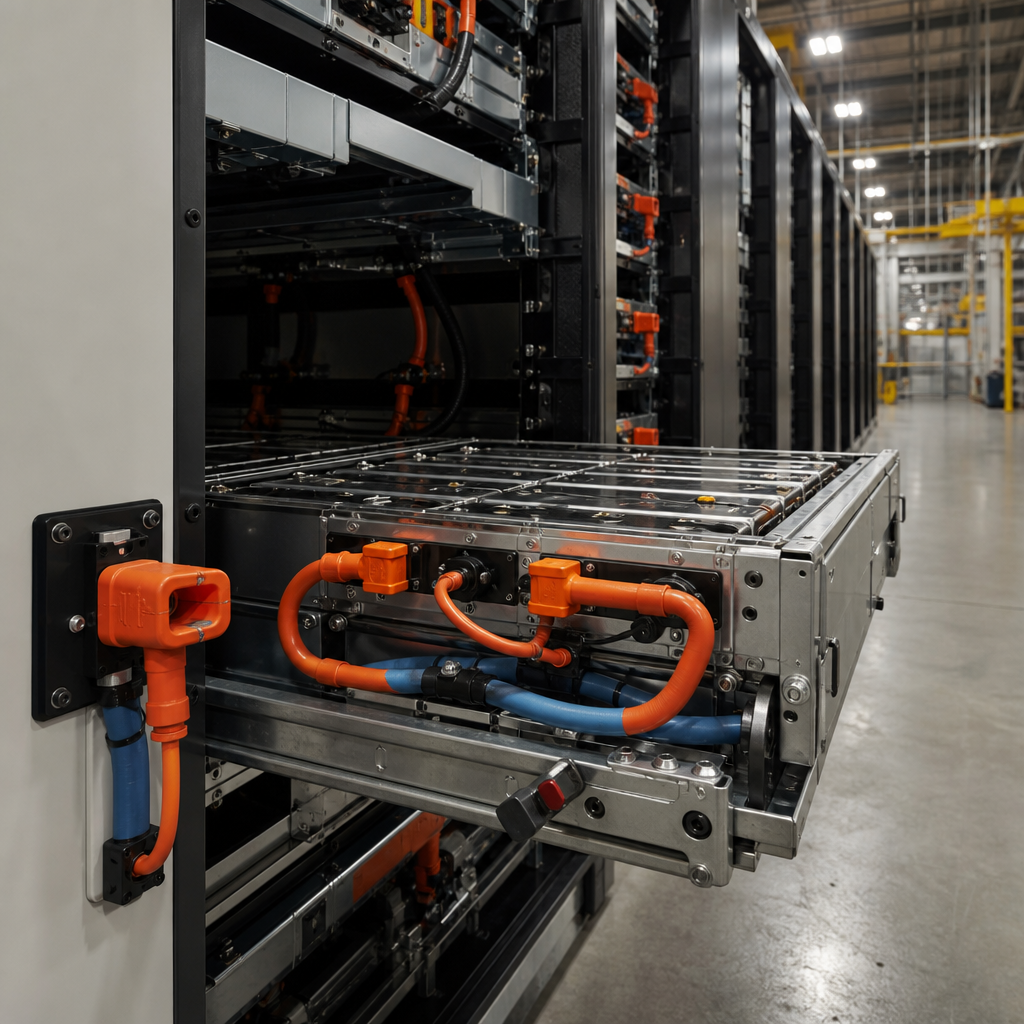

BMS 分层架构

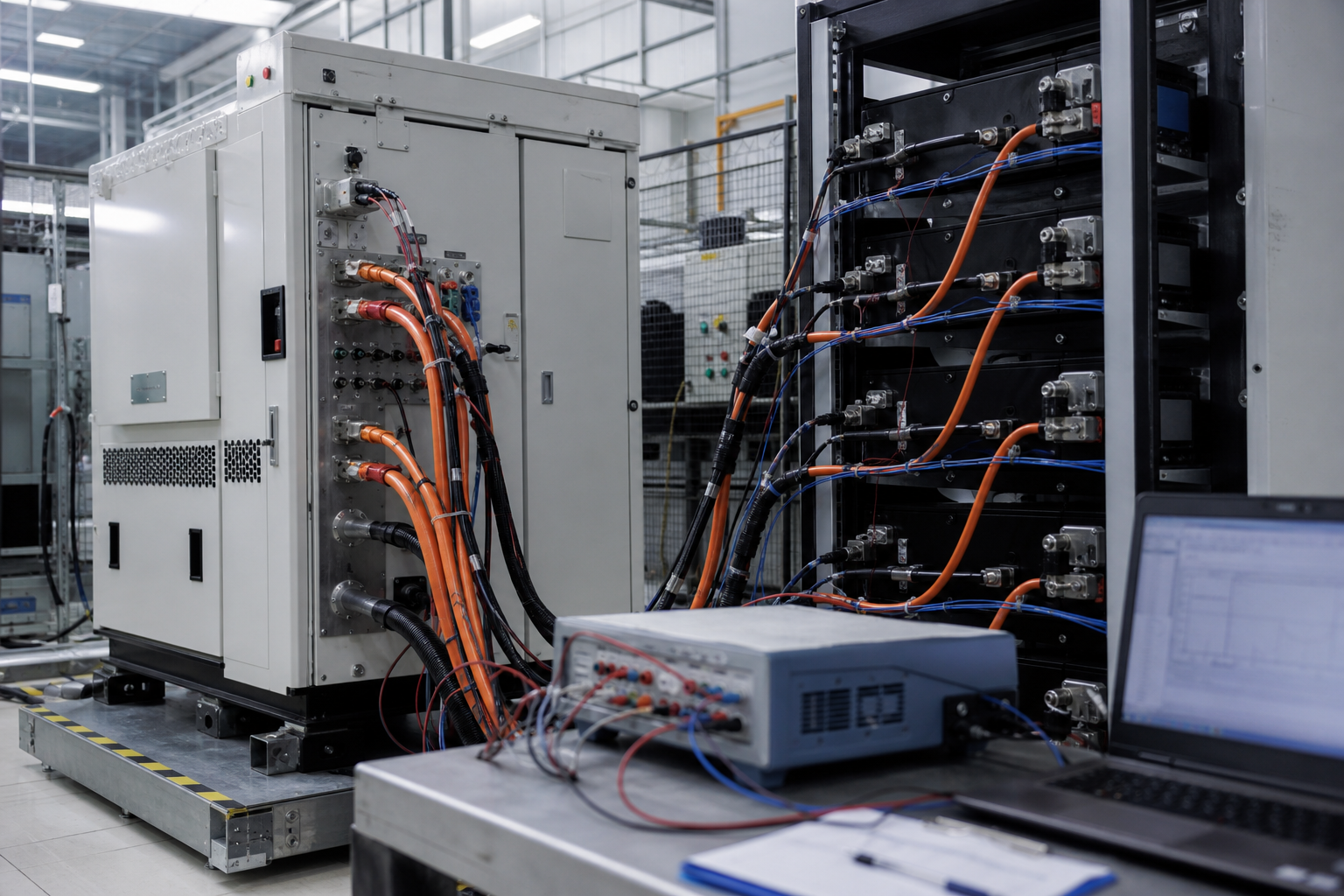

PCS
功率控制
充放电执行
EMS
调度下发
能量管理

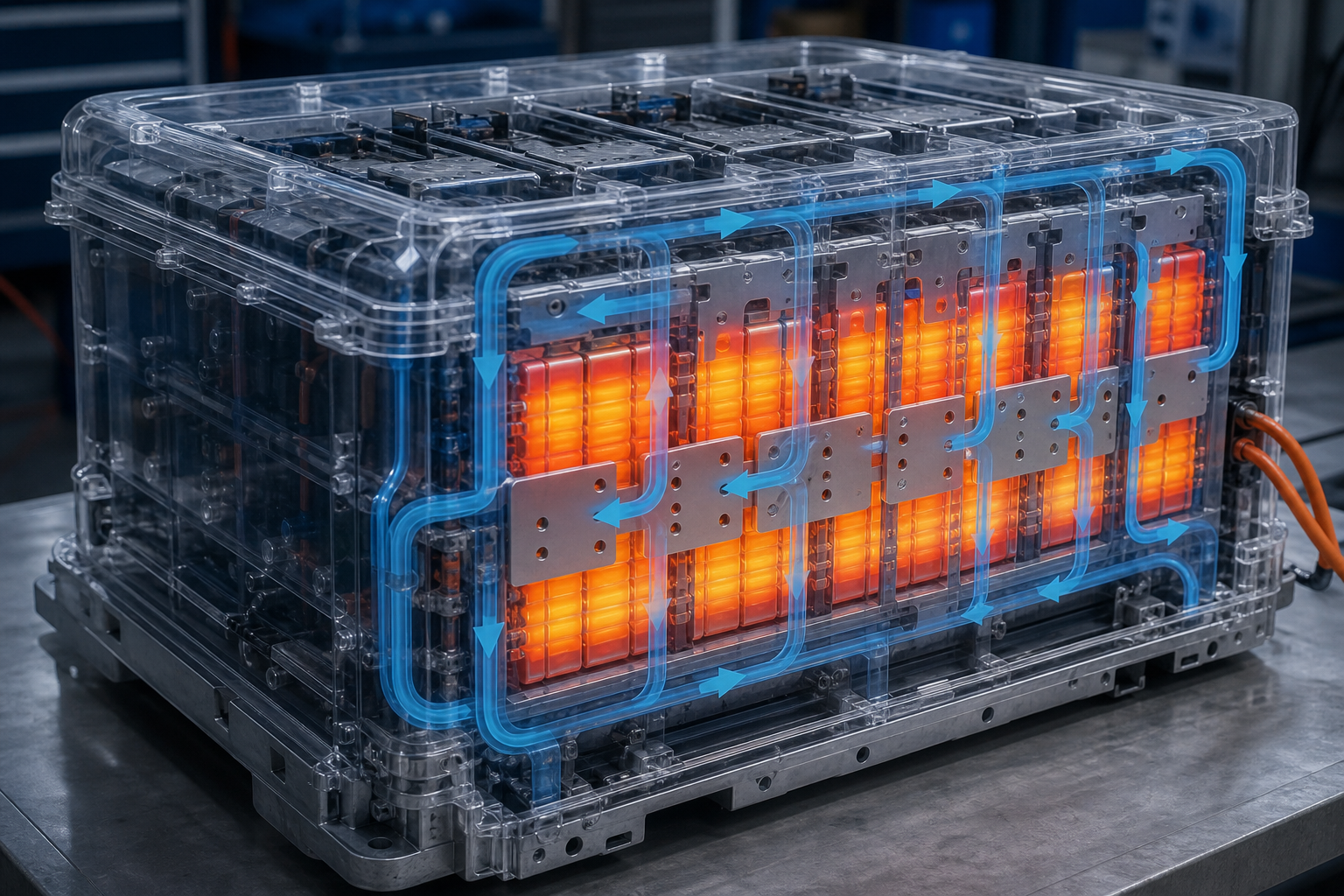

热管理
液冷泵阀
风机控制
消防系统
烟感气体
灭火联动
云平台
运维监控
事件管理
一次完整异常事件：证据链全记录示例
| 状态 | 时间 | 模块节点 | 事件类型 | 事件描述 | 关键结果 |
|---|---|---|---|---|---|
| 正常 | 14:35:12.123 | BMU-3-07 | 温度监测 | Tmax 46.2°C → 47.1°C | 趋势上升 |
| 预警 | 14:35:12.256 | BCU-Rack-3 | 风险评估 | 温度变化率超过 L1 阈值 | L1 预警建立 |
| 告警 | 14:35:12.742 | System BMS | 限功率 | 充放电功率下降至 60% | 策略下发 |
| 告警 | 14:35:12.812 | BCU-Rack-3 | 隔离执行 | 故障簇断开 | 隔离完成 |
| 故障 | 14:35:13.204 | System BMS | 状态稳定 | 系统进入安全运行模式 | 运行稳定 |
| 信息 | 14:35:30.000 | Cloud | 事件归档 | 事件包上传云端 | 记录成功 |
验证闭环：用数据与测试校核安全设计
故障注入测试
过压 / 欠压通过
过温 / 欠温通过
绝缘故障通过
通讯故障通过
HIL 半实物仿真
场景数量多场景示意
策略验证通过
联锁验证通过
覆盖率按验证计划
整机柜联调
并联数量8 柜组
负载工况300+
互联联动通过
运行时长500h+
第三方检测
功能安全满足
绝缘耐压满足
环境可靠满足
认证 / 安规完备
可校验：安全成果可度量、可交付、可审计
版策略包与参数版本管理 / 参数可追溯
保保护配置清单阈值 / 联锁 / 保护逻辑
事事件证据包原始数据 / 日志 / 曲线
测测试报告验证场景 / 覆盖率 / 结论
安安全运营模板检查表 / 风险 / 处置
远远程运维服务升级 / 诊断 / 技术支持
