四项通信集成价值
场站网络工程须交付的，不止协议选型百科演示数据
- 多厂商快速接入适配器汇入共享对象模型
- 分层拓扑与冗余无单点故障
- 统一命名与数据语义标签、单位、质量与时间
- 可诊断 · 可安全 · 可运维故障到设备 · 链路 · 分区

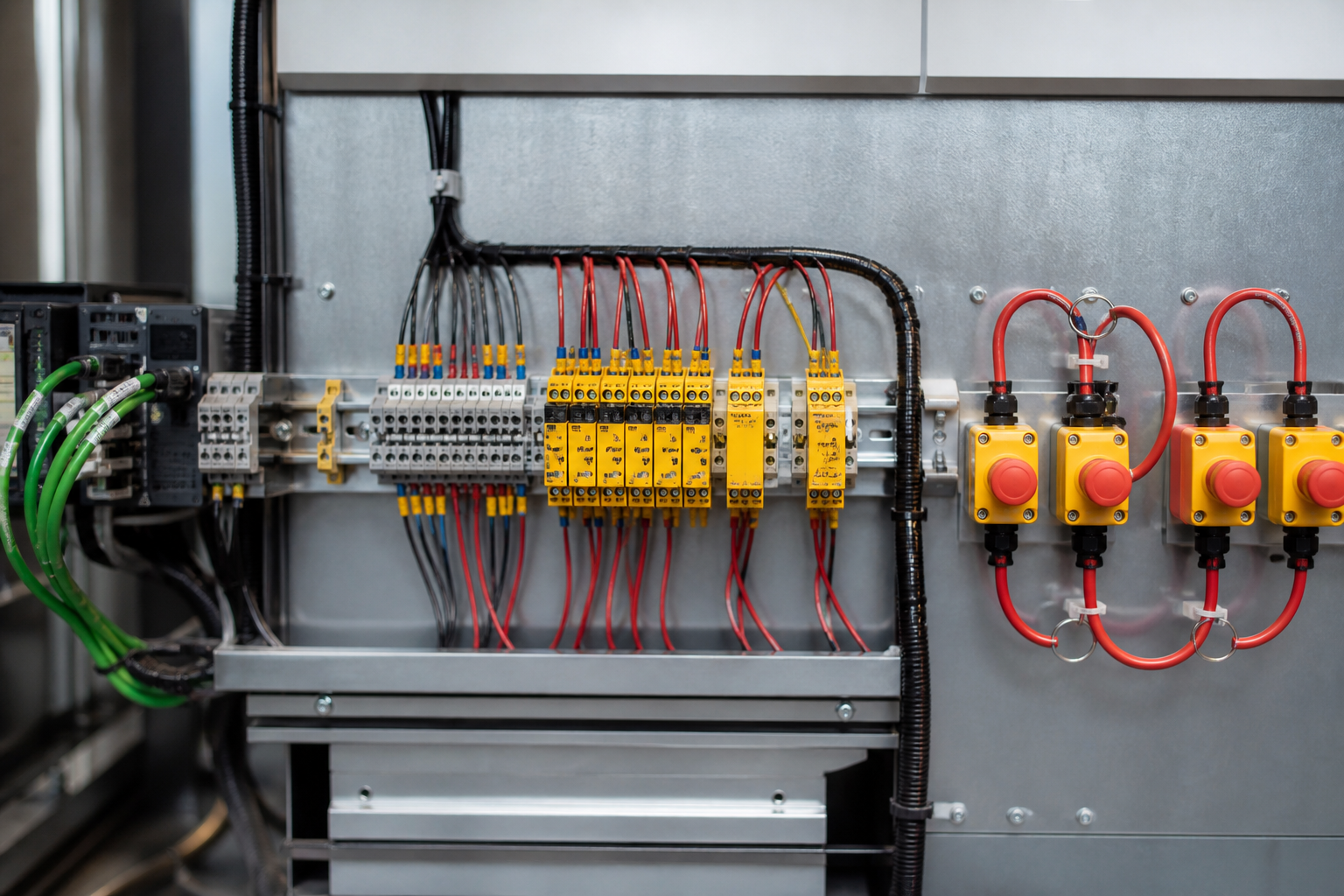

设备清单责任矩阵 + 物理站点网络拓扑（分层分区）
各类谁负责 — 以及现场五层如何连接演示数据
设备清单与责任
| 类别 | 数量 | 协议 | 端口 | 责任方 | 关键性 |
|---|---|---|---|---|---|
| BMS / BMU | 32 | CAN / TCP | 2×CAN · 2×FE | 电池 OEM | 关键 |
| PCS | 16 | Modbus TCP | ETH1/2 | PCS 厂商 | 关键 |
| EMS / SCADA | 2 | IEC 61850 演示 | FE · FO | 系统集成 | 关键 |
| 计量 / 网关 | 8 | Modbus TCP | FE | EPC | 高 |
| 暖通 / 消防 | 6 | Modbus RTU | RS485 | 机电 | 高 |
| 运维跳板 | 2 | HTTPS | DMZ | 业主 IT | 中 |
物理站点拓扑 — 五层
- 设备层BMS · PCS · 传感器
- 设备控制层现场 / 控制交换机
- 站控核心核心 L2/L3 · PTP GM
- DMZ / 运维历史库 · 跳板机
- 受控远程VPN · 业主 SCADA
- 现场总线
- 铜缆
- 光纤环
- 防火墙
- VPN
语义映射
从异构协议到规范对象模型
适配器统一单位、精度、质量时间戳、缓冲速率与异常映射 — 拒绝歧义映射演示数据
- 单位
- 精度
- 质量 + 时间戳
- 缓冲 / 速率
- 异常映射
- 多协议输入CAN · Modbus · 61850
- 网关适配器厂商包
- 规范对象模型对象表
- EMS / SCADA北向
- 拒绝歧义红叉清单
已拒绝的歧义映射（演示）
- 电压无单位 / 比例
- 设定值无质量位
- SOE 无 PTP 时间
- 重复 Modbus ID
IP / VLAN 地址规划 + 命名标识规则
Z1–Z5 加 OOB 模板 — 禁止扁平局域网与重复 ID演示数据 · 站点 TCN26
地址规划模板
| 分区 | VLAN | 子网 | 网关 | 角色 |
|---|---|---|---|---|
| Z1 设备 | 10 | 10.10.10.0/24 | 10.10.10.1 | 现场设备 |
| Z2 控制 | 20 | 10.10.20.0/24 | 10.10.20.1 | 控制交换机 |
| Z3 站控 | 30 | 10.10.30.0/24 | 10.10.30.1 | 核心 / PTP |
| Z4 DMZ | 40 | 10.10.40.0/24 | 10.10.40.1 | 运维 / 历史 |
| Z5 远程 | 50 | 10.10.50.0/24 | 10.10.50.1 | VPN 边缘 |
| OOB | 99 | 10.10.99.0/24 | 10.10.99.1 | 仅管理 |
命名与标识规则
- 站点简写
- TCN26
- 设备
- PCS01 · BESS03
- 端口
- PCS01·ETH1
- VLAN 标签
- Z2_CTRL
- Modbus 单元
- 锁定图 NET-B3.0
- 标签前缀
- BESS{n}/PCS{n}/EMS
拓扑与冗余设计（无单点）
五列齐平 — 从双上联到故障下可用性演示数据
双上联
- LACP / 跟踪
- A 主 · B 备
- 自动切换
环网冗余
- MRP / RSTP / PRP
- 控制环
- < 50 ms 演示
A/B 电源与链路
- 双电源
- 路径隔离
- 异径光纤
保护机制
- 风暴抑制
- IGMP 侦听
- ACL 默认拒绝
故障下可用性
- 切换计时
- 告警至 EMS
- 证据落盘
故障定位
网络故障须落到设备 · 链路 · 分区 · 影响
闭环诊断 — 拓扑标号 1/2/3 + 场景表演示数据
- 检测告警 / 链路丢失
- 隔离设备 vs 路径
- 分区Z1–Z5 映射
- 影响控制 / 运维
- 证据镜像 · 日志
- 核心交换机Z3
- 光纤中断环西侧
- 上联 B备路上行
故障场景
| 事件 | 检测 | 影响 | 切换 | 证据 |
|---|---|---|---|---|
| 交换机失效 | ≤ 2 s | 环段 | 切至 B（2 s） | Syslog |
| 光纤中断 | MRP | 单路径 | 环自愈 | OTDR / 日志 |
| 端口抖动 | 链路抖动 | 单设备 | 保持 / 阻断 | 端口镜像 |
时间同步与事件时序 · 分区安全架构
GPS → PTP GM → 边界时钟 + Z1–Z5 信任级与六项安全能力演示数据
时间同步链路
- GPS / GNSS场站天线
- PTP GM站控核心
- 边界时钟控制环
精度等级
| 等级 | 目标 | 用途 |
|---|---|---|
| A | ≤ 1 ms | SOE 关键 |
| B | ~ 2 ms | 控制事件 |
| C | ≤ 5 ms | 运维 / 历史 |
分区信任级
- Z1设备 — 最小权限
- Z2控制 — 仅环网
- Z3站控 — 核心信任
- Z4DMZ — 中介访问
- Z5远程 — MFA VPN
六项安全能力
- 防火墙 / ACL
- RBAC
- 跳板机
- 会话日志
- USB 锁定
- 补丁窗口
网关能力 · 诊断可观测 · 网络交付物
三栏齐平 — 接入、观测、打包网络演示数据
多厂商网关集成能力
- 按厂商协议包
- 对象模型映射界面
- 速率 / 缓冲策略
- 拒绝歧义映射
- 固件 / ICD 冻结
诊断与可观测（端到端）
- 链路 / 环网健康
- PTP 锁定状态
- 端口镜像 / 抓包
- SOE 时延路径
- 现场测试工具包
网络交付物（约 12 类）
- 拓扑图
- IP / VLAN 规划
- 光纤表
- ACL 矩阵
- PTP 图
- 命名登记
- 网关映射
- FAT 记录
- SAT 记录
- 竣工 NET
- 运维访问指南
- 变更日志
线缆物理工程 · 变更治理 · 集成调试阶段
物理规格、六步接口变更、由内到外联调演示数据
线缆与物理工程
- 铜缆 Cat6A / STP
- 光纤 OS2 · LC
- 高低压 / IT 分隔
- 标签 / 配线架
- 接地 / 搭接
变更与接口治理 — 六步
- 提出变更单登记
- 影响分区 · ICD
- 批准RACI 门禁
- 实施配置下发
- 复测核心用例
- 冻结升版
集成与调试阶段（由内到外）
由内
- 单元环回
- 柜内局域网
- 环自愈
- PTP 锁定
到外
- 分区 ACL
- DMZ 跳板
- 远程 VPN
- 长时浸泡
网络验收证据 + 交付物清单
关闭集成包 — 指标带证明，再列文件集演示数据 · NET-B3.0
验收证据
| 指标 | 标准 | 结果 | 证据 |
|---|---|---|---|
| 环恢复 | < 50 ms | 通过 | MRP 日志 |
| PTP 锁定 | GM 锁定 | 通过 | GM 状态 |
| ACL 默认拒绝 | ICD §8 | 通过 | 防火墙导出 |
| FAT / SAT | 用例集 | 94% | 报告包 |
| 竣工 | 版本一致 | 通过 | NET-B3.0 |
交付物网格
- 拓扑竣工
- IP / VLAN规划
- 光纤表进度表
- ACL 矩阵防火墙
- PTP 图时间
- FAT / SAT证据
- 网关映射对象
- 命名登记标签
- 运维指南访问
- 变更日志版本
