安装方式｜现场接口工程
让设备从运输边界开始，就适配真实项目现场
从进场到投运，接口闭合，系统就绪
- 现场勘测
- 吊装就位
- 落位对中
- 锚固固定
- 接口连接
- 调试投运
现场与基础定义
勘察边界、标高、平整度、排水与地堆，基础交付
通行与吊装策划
进场路线、吊车站位、半径、吊装点与试吊验证
柜体排列与服务布局
排列组合、消防间距、气流组织、检修通道与扩展留白
多专业接口闭合
机 / 电 / 仪 / 控制 / 土建接口矩阵，一张单据管到底
现场勘测输入项（必备）
地质 / 承载地基条件- 尺寸 / 空间门洞 / 净高
道路 / 转弯半径 / 坡度- 吊装 / 站位吊装半径
- 气象 / 环境温度 / 湿度
给水 / 排水标高 / 坡度- 线缆 / 管路走向 / 容量
- 消防 / 通道净深 / 距离
- 噪声 / 粉尘距离 / 衰减
- 未来扩展容量 / 空间
四种典型安装场景与接口对比
同一柜型，不同场景，接口一致

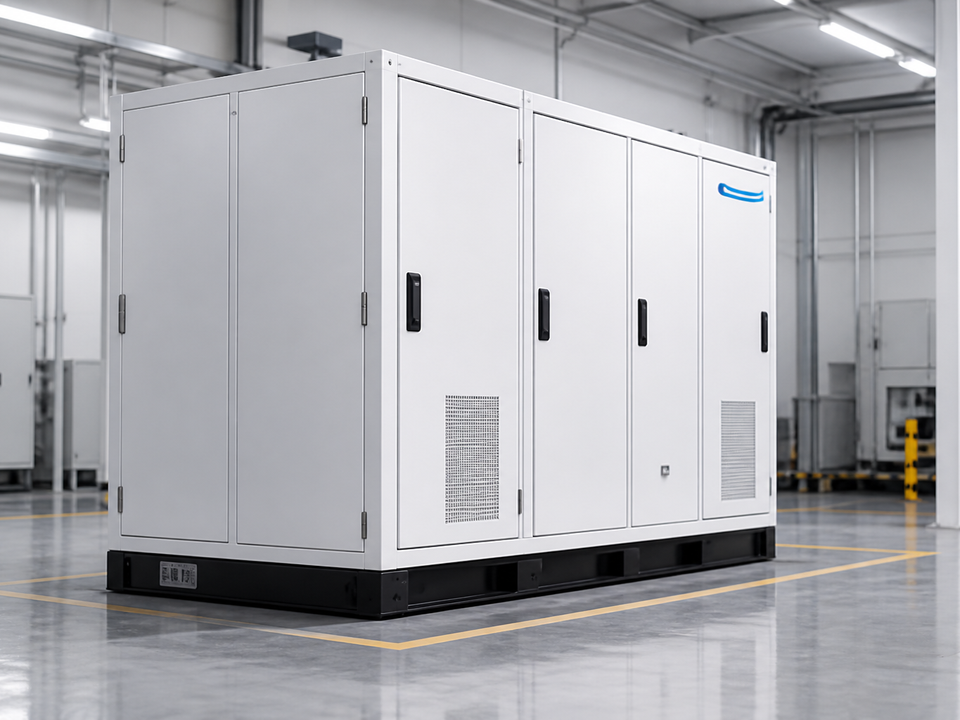

室内机房安装

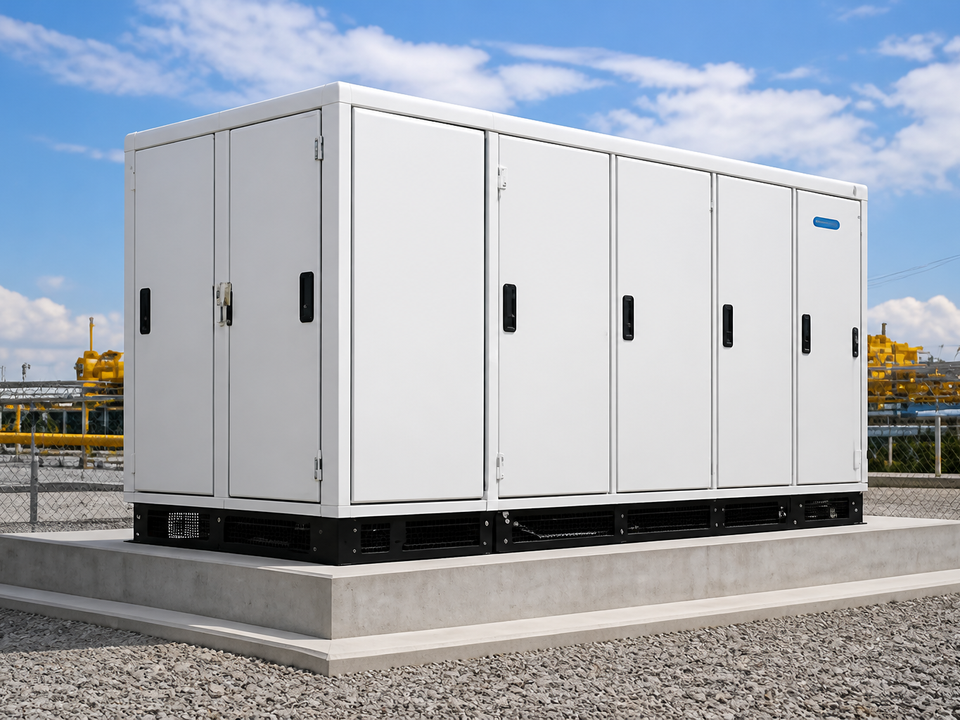

室外基础场景

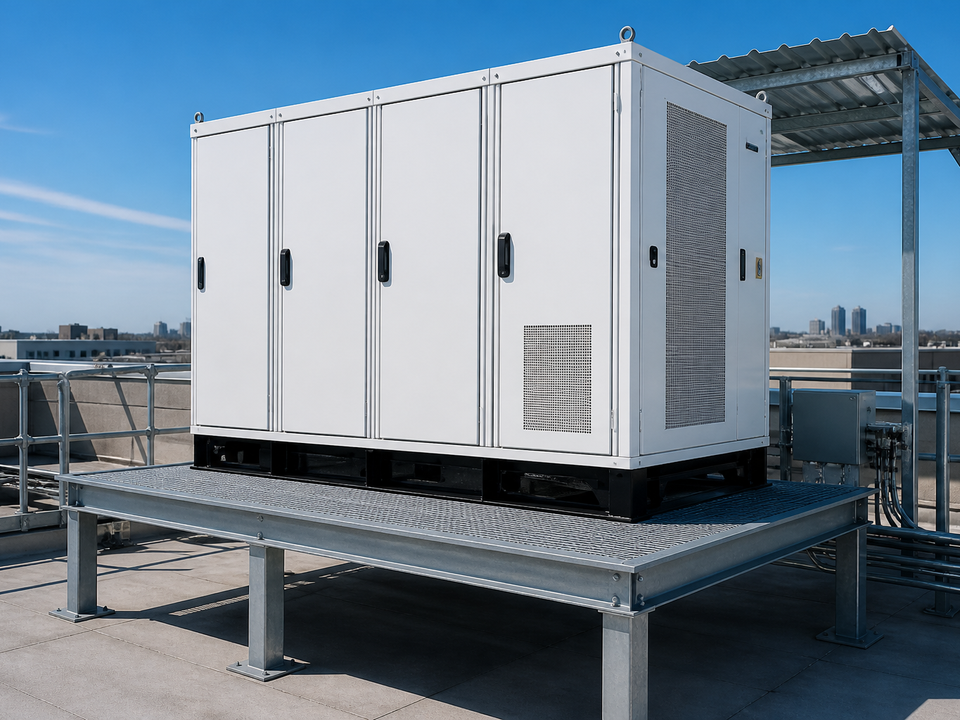

屋顶平台安装

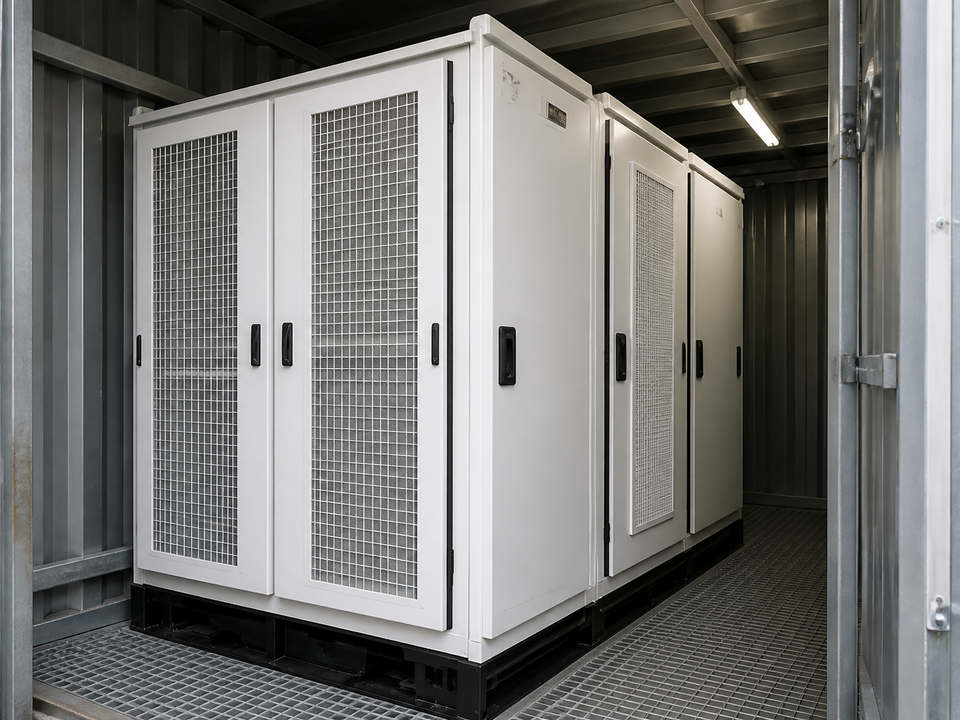

集装箱/受限环境
| 接口项 | 室内机房安装 | 室外基础场景 | 屋顶平台安装 | 集装箱/受限环境 |
|---|---|---|---|---|
| 荷载路径 | 柜体 → 垫块/底座 → 混凝土楼板 | 柜体 → 底座 → 基础 → 地基 | 柜体 → 底座 → 钢平台 → 结构梁 | 柜体 → 底座 → 集装箱底板 → 地基 |
| 基础 / 底座形式 | 混凝土楼板 / 垫块 | 钢筋混凝土基础（高 ≥ 300 mm） | 钢结构平台 + 防雨棚 | 集装箱底座 / 集成底座 |
| 平整度 / 水平度 | ≤ 3 mm / 2 m | ≤ 3 mm / 2 m | 防滑面 + 花纹钢板 | ≤ 3 mm / 2 m |
| 锚固 / 固定 | 化学锚栓 M14×8 | — | 传力至结构梁 | 底座焊接 + 螺栓 |
| 接地 | 接地扁铁网 | 环形接地网 / 接地极 | — | — |
| 排水 / 标高 | — | 坡度 ≥ 1%；防涝 ≥ 150 mm | 雨水口 / 溢流口 | — |
| 通风 | 空调 / 排风管道 | — | 顶部排风 / 自然通风 | 集成风机 + 百叶风口 |
| 净空 / 荷载 / 防护 | 服务净空 1.2 / 1.0 / 1.0 m | — | 楼面 ≤ 7.5 kN/m²；挠度 ≤ L/300 | IP54；通道受限 / 临时场地 |
基础条件必须在设备进场之前冻结

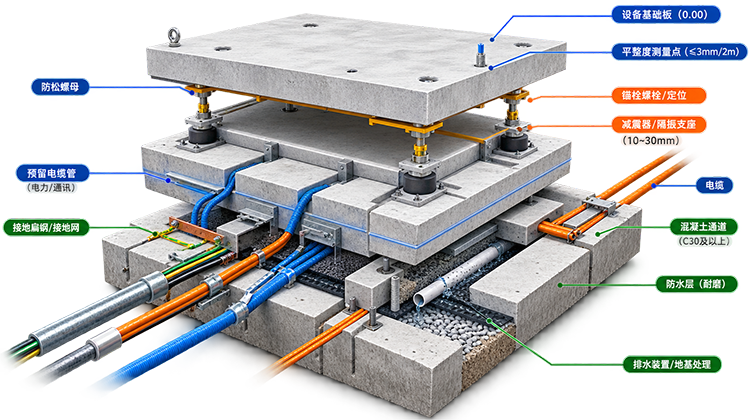

基础与预埋接口责任矩阵
| 接口项 | 业主/总包 | 土建 | 机电安装 | 厂家（设备） | 验收点 |
|---|---|---|---|---|---|
| 基础尺寸 / 标高 | — | R | — | R | H |
| 平整度 / 水平度 | — | R | R | R | H |
| 锚栓预埋 / 模板 | R | — | R | R | H |
| 预埋管 / 套管 | R | — | R | R | H |
| 接地 / 等电位 | — | — | R | R | H |
| 防水 / 排水 | R | — | — | R | H |
| 排水坡度 / 标高 | R | — | — | R | H |
| 洞口位置 / 尺寸 | R | — | — | R | H |
| 试验 / 见证 | — | R | — | R | H |
- R负责方
- C配合
- H核查 / 见证点
- —不适用
凡标注 H 的验收点，须在设备进场前完成并签认。
通行与运输边界
从工厂到安装区，确保安装可行

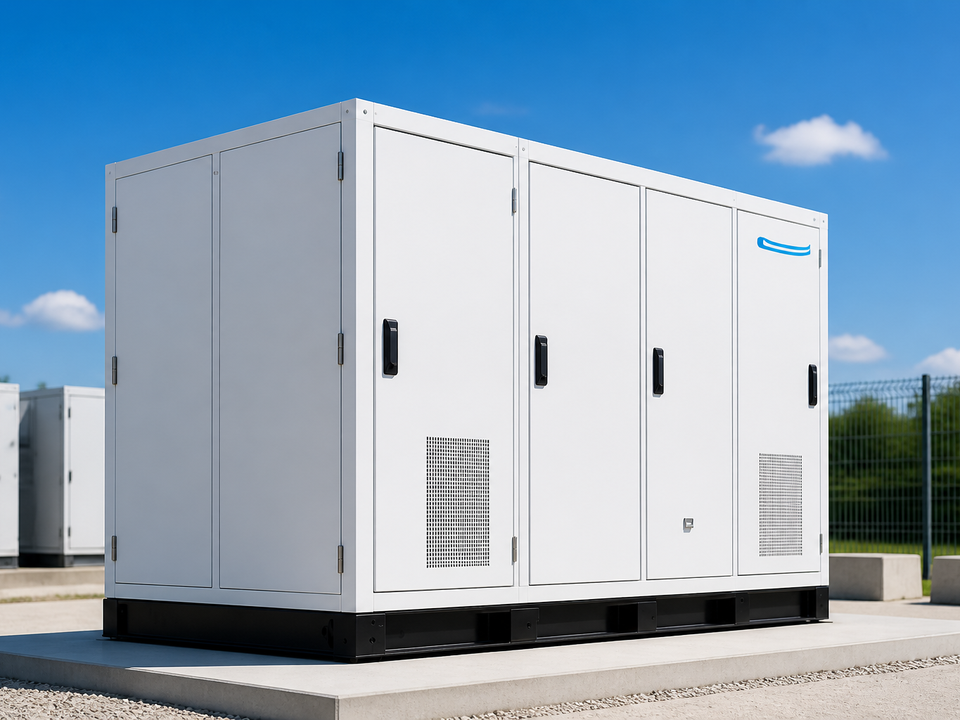

工厂出厂尺寸
宽 2.35 m · 高 2.90 m · 长 6.10 m · 单柜 3.85 t

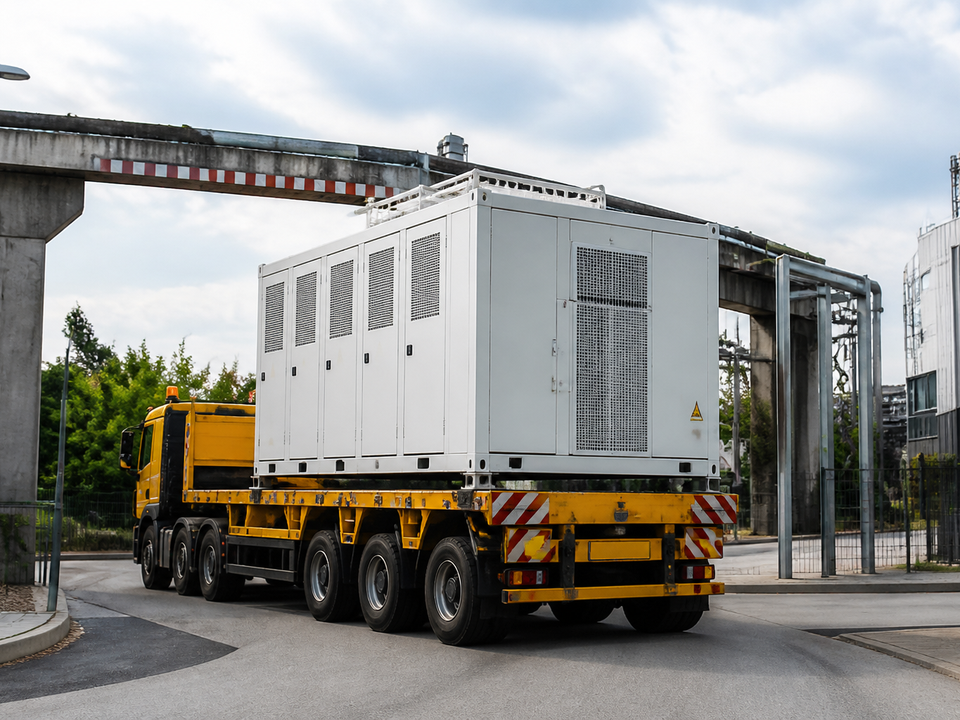

道路限高 / 限制
限高限宽 · 转弯半径 · 桥涵净空 · 电线与雨雾能见度

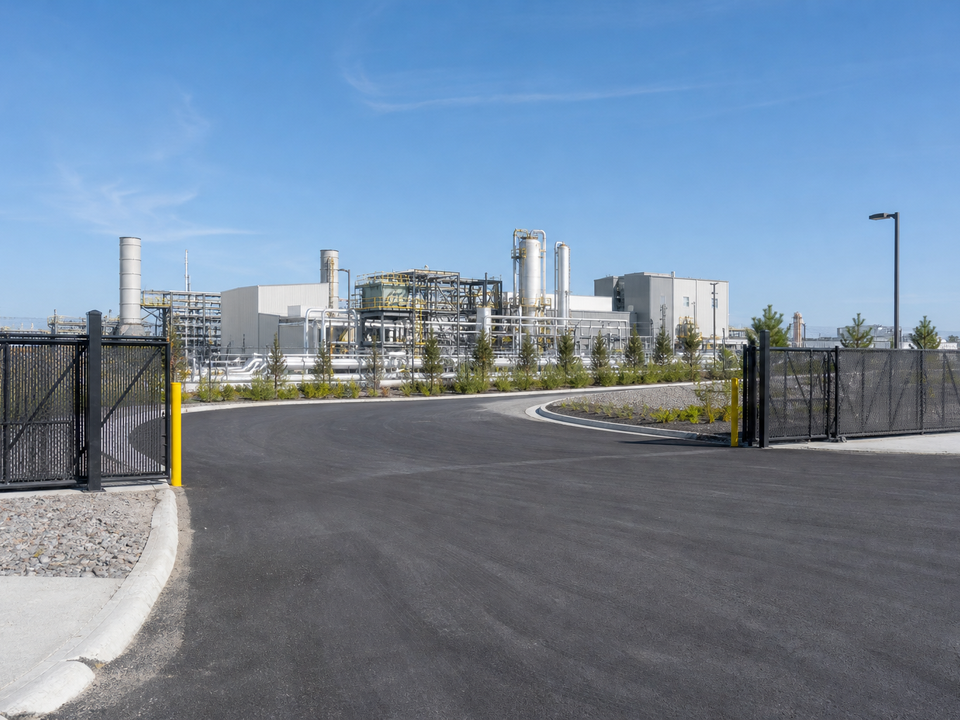

通道门宽与转弯
门洞净宽 ≥ 4.0 m · 转弯半径 ≥ 12.0 m · 地面负载 ≥ 60 t

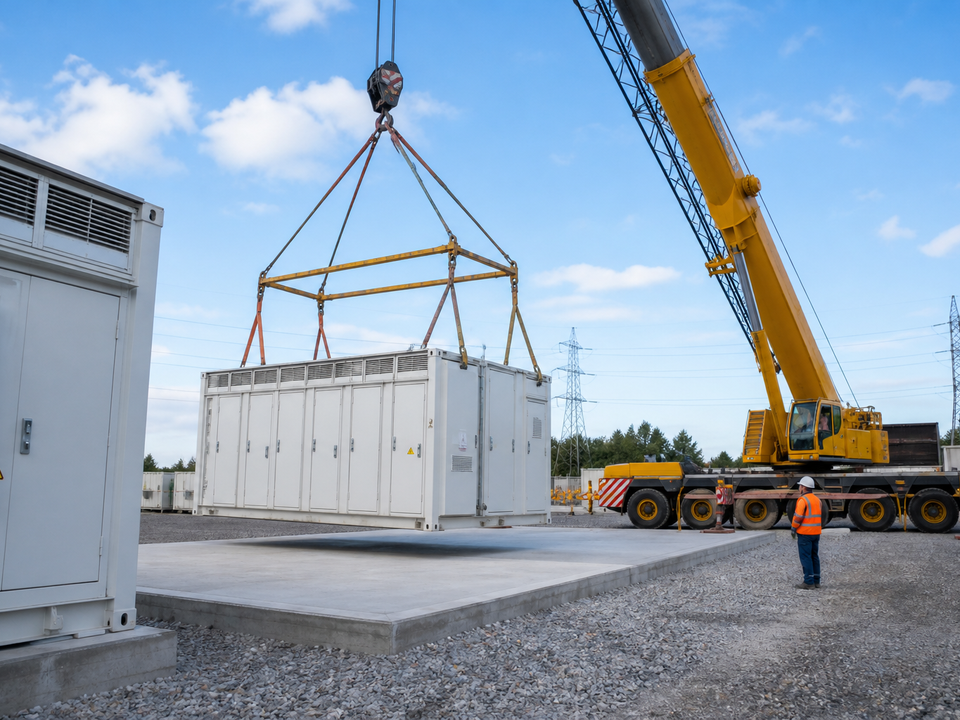

临时堆放 / 卸货区
承载 ≥ 80 t/m² · 平整度 ≤ 10 mm · 硬化 / 排水

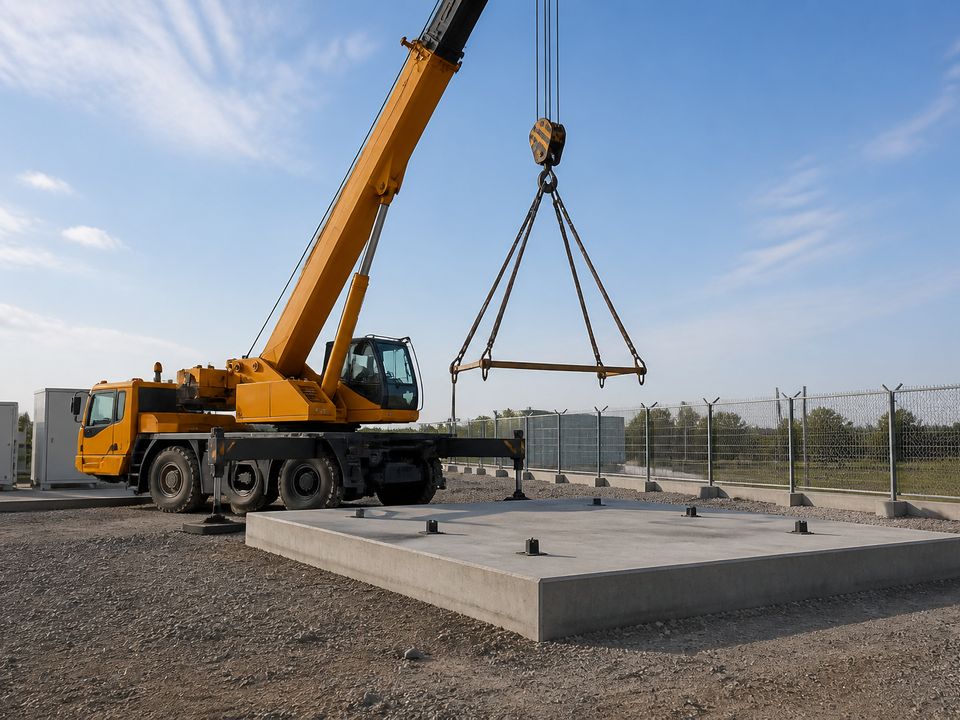

吊装基础
地基承载 ≥ 80 t/m² · 半径 18 m · 前方无遮挡

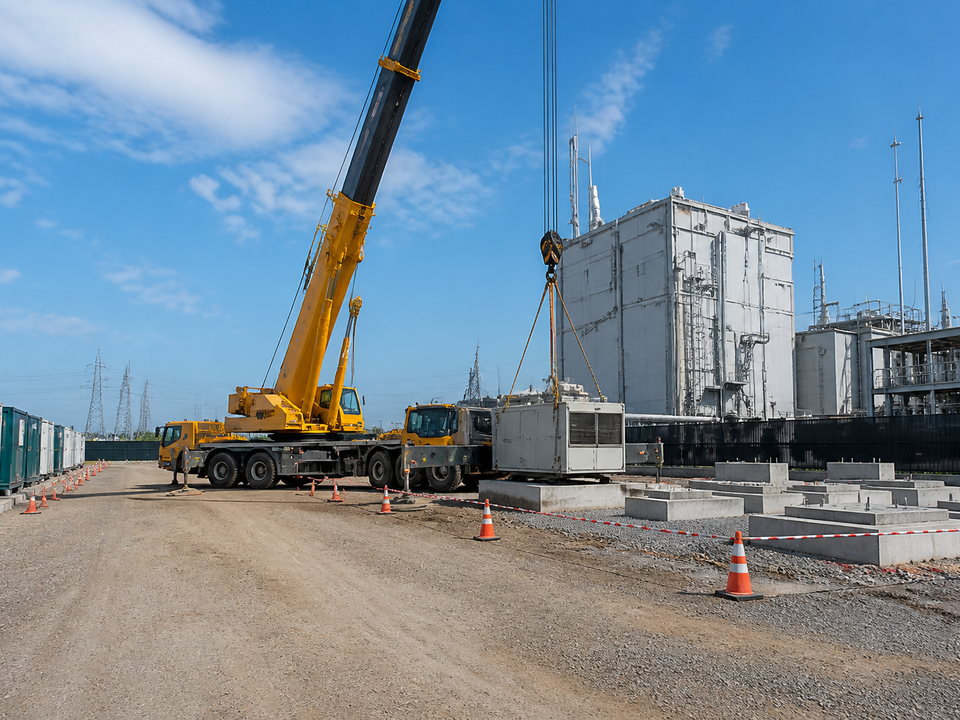

吊装作业区
范围 / 警戒线 · 三向通畅 · 风向评估
吊装工程设计（安全、可控、可验证）
首次起吊前，在方法说明中冻结吊点、吊装角、重心与吊车能力。
- 吊装方式
- 四点吊装 60°
- 重心高度
- 1,120 mm
- 设备重量
- 3,850 kg（单柜）
- 安全系数
- ≥ 2.0（起重设备）
- 最大风速
- ≤ 10 m/s（吊装）
- 试吊要求
- 正式吊装前试吊 200 mm
- L6,100 mm
- W2,900 mm
- H2,900 mm
- 重心1,120 mm
四点吊装 · 60° · L/W/H/重心示意
| 半径 R (m) | 额定起重量 (t) | 工况吊载含吊具 (t) | 是否满足 |
|---|---|---|---|
| 12 | 40 | 8.5 | ✓ |
| 14 | 33 | 8.5 | ✓ |
| 16 | 28 | 8.5 | ✓ |
| 18 | 24 | 8.5 | ✓ |
| 20 | 20 | 8.5 | ✓ |
吊装控制要点
- 指挥人员与司机保持沟通；设牵引绳控制摆动
- 禁止人员进入吊物下方；风速超限立即停止
- 落位公差：水平 ≤ 5 mm · 高程 ≤ 3 mm
设备落位，是一套受控的工程过程
作业前会
- 交底 / 风险识别
- 方案确认
吊具检查
- 索具 / 吊耳 / 卸扣
- 证件齐全

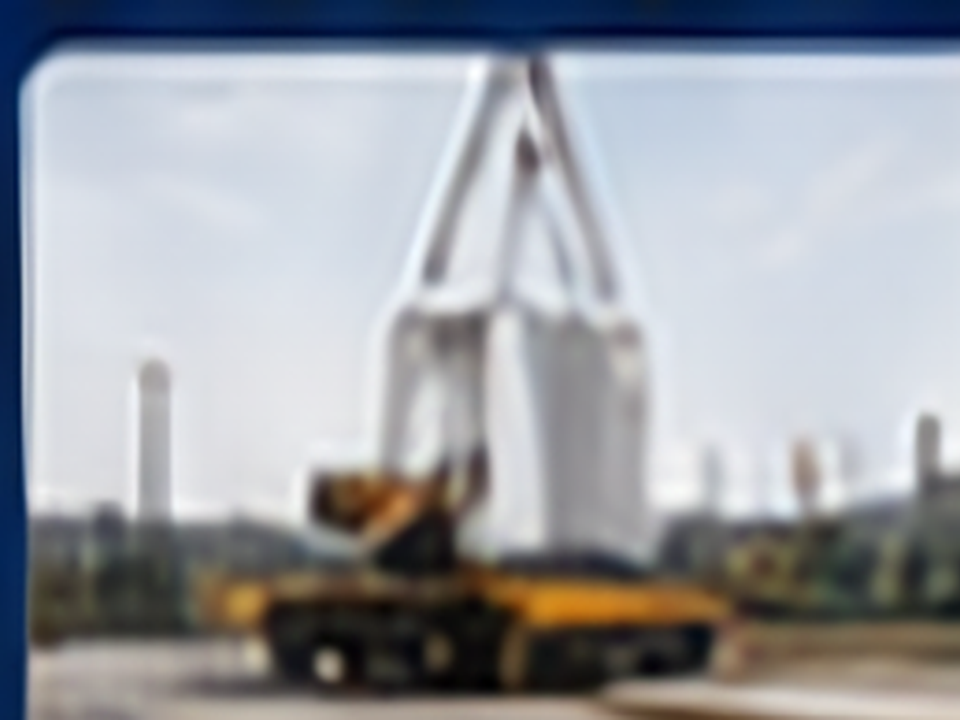

试吊
- 离地 200 mm
- 无异常

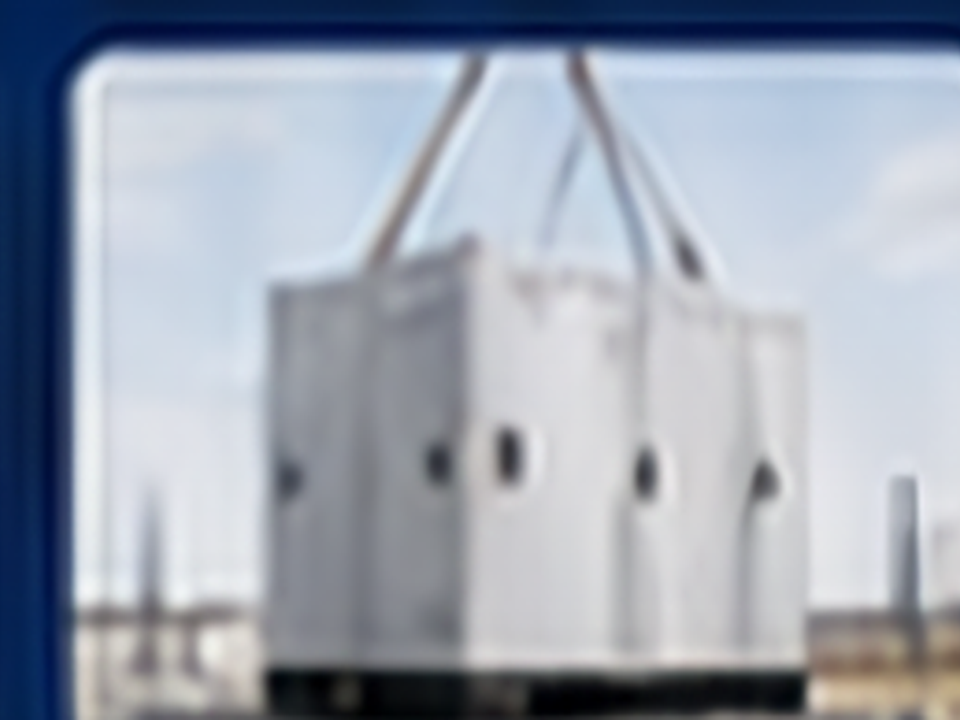

起吊就位
- 平稳提升
- 慢速运行

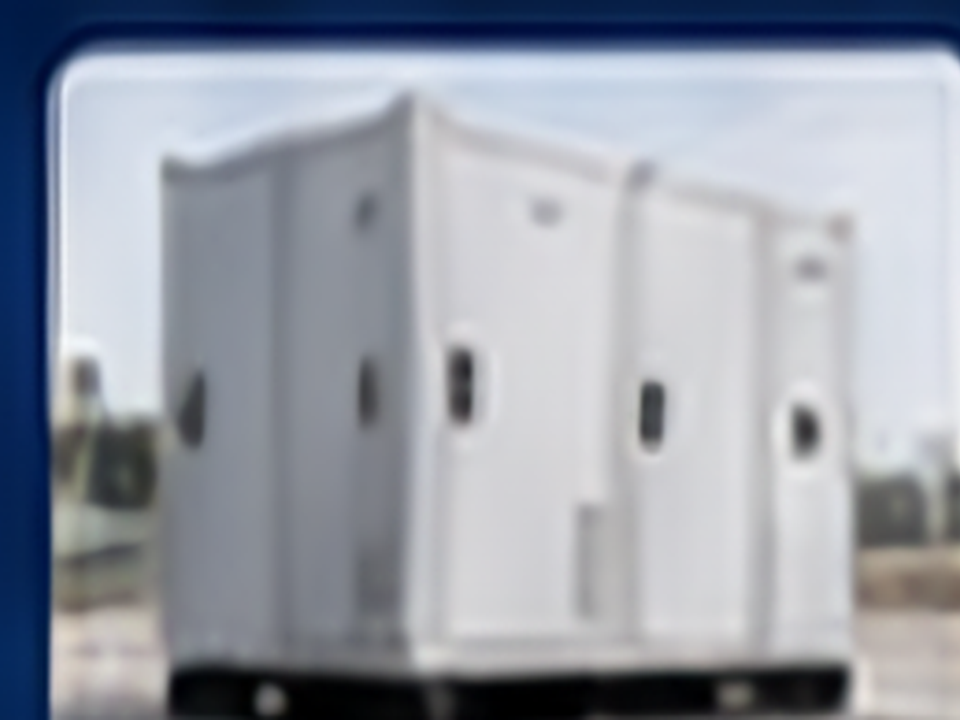

方向调整
- 对准基座线
- 旋转微调

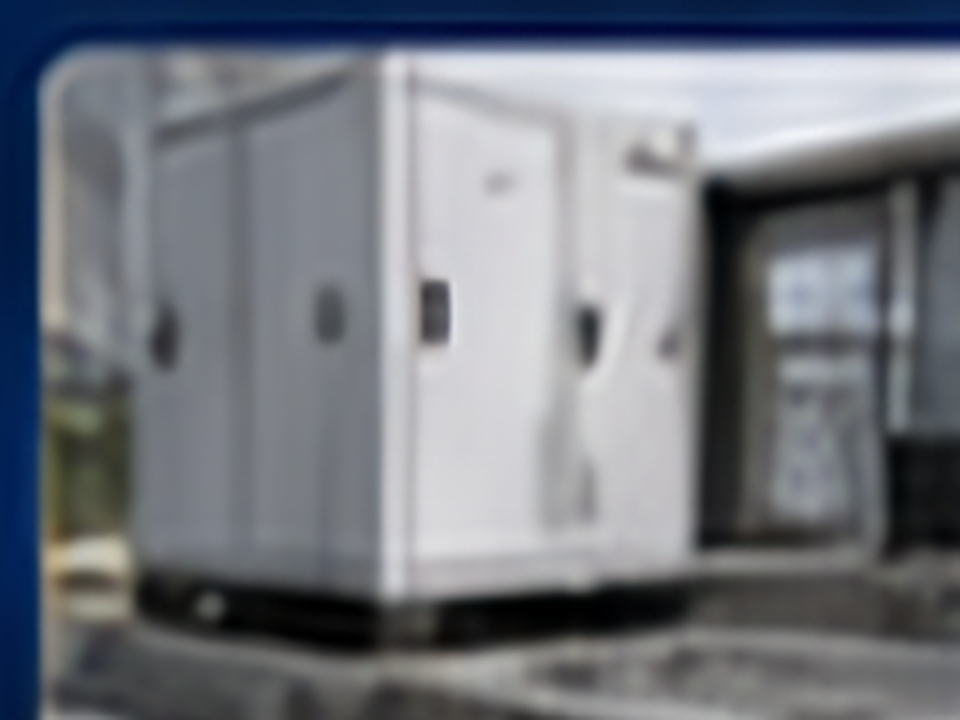

基座对中
- 基座 / 中心线
- 高度复核

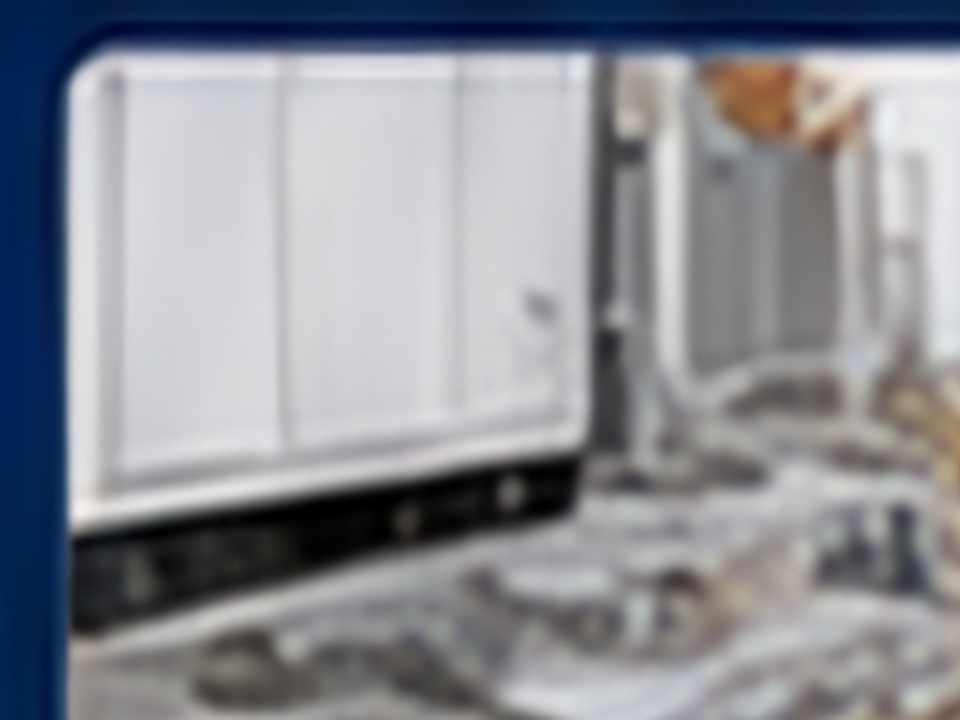

找平调整
- 调整垫片
- ≤ 1 mm

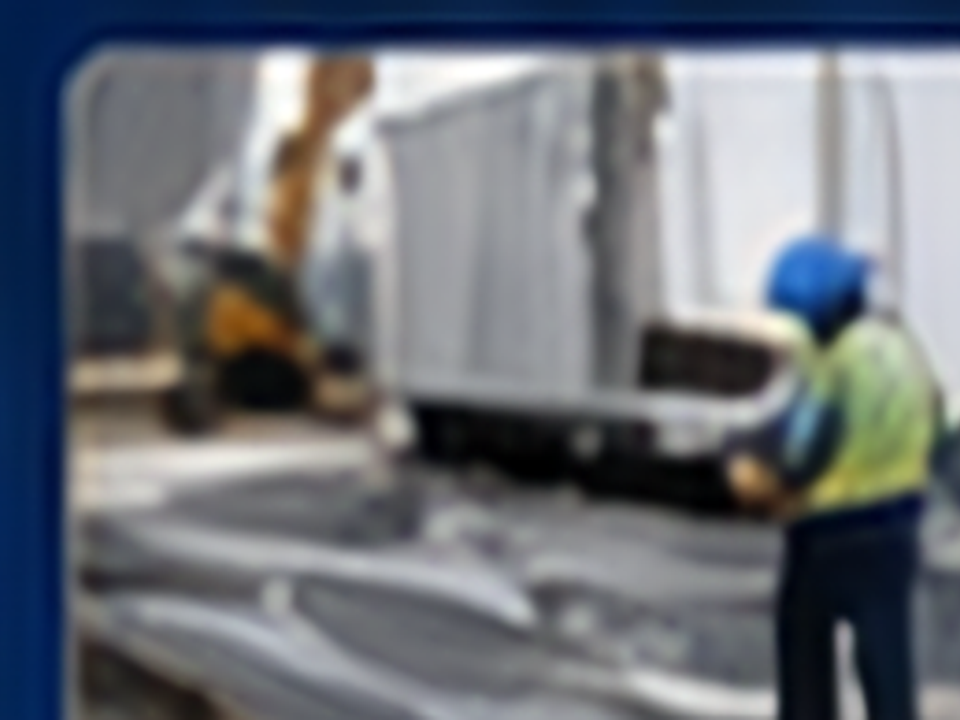

锚栓固定
- 扭矩控制
- 紧固值达标

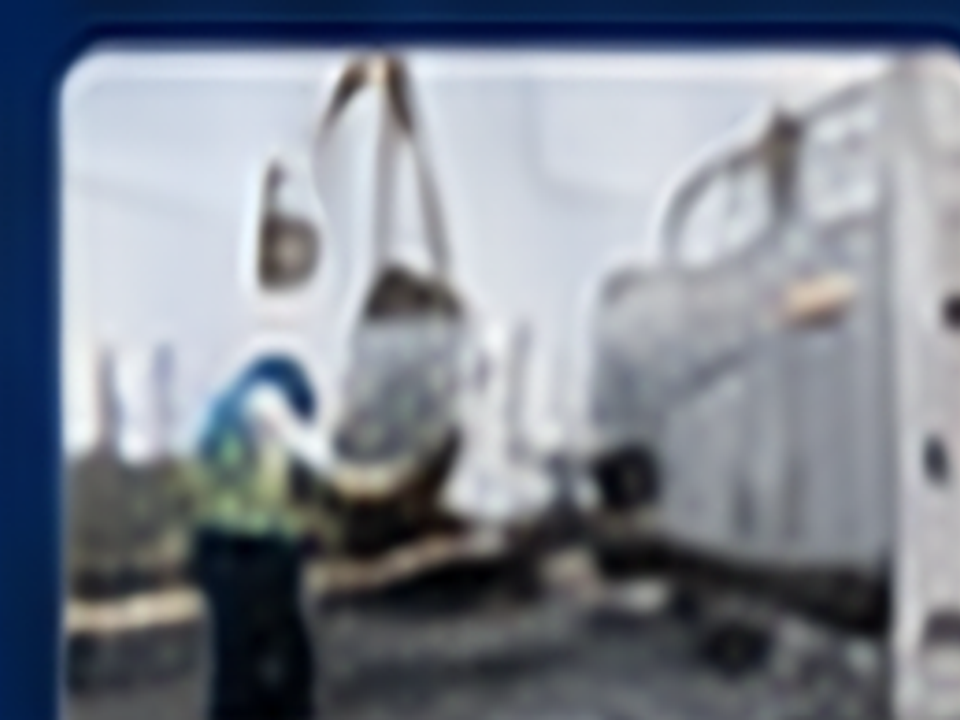

系统复核
- 程序确认
- 清场确认
完成验收
- 全站仪复测
- 记录归档
多柜阵列与服务布局
性能、消防、运维三位一体
布局类型
并排排列
背靠背双排 · 外侧维护通道
面对面排列
共享中廊 · 双向开门

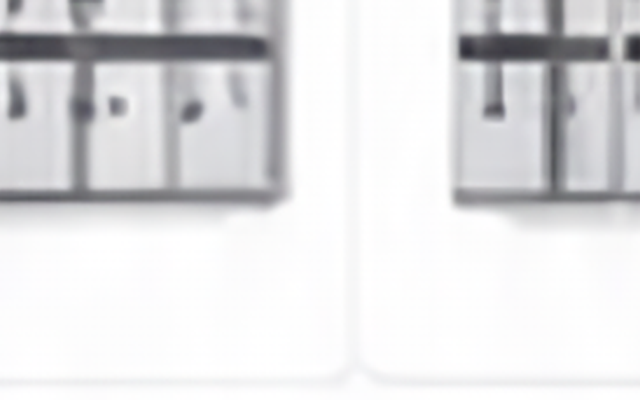

双排合叠式
紧凑合叠 · 侧向维护
L 型布局
转角场地 · 环周服务
关键间距与要求
| 项目 | 推荐值 |
|---|---|
| 柜体前部净宽 | ≥ 1,200 mm |
| 维护通道 | ≥ 1,000 mm |
| 消防通道 | ≥ 1,000 mm |
| 运维间距（相邻） | ≥ 1,000 mm |
| 压力释放方向 | 正面 / 顶面（见说明） |
| 进 / 排风 | 强制通风 |
| 防火分区 | 单分区容量 < 2,000 kWh |

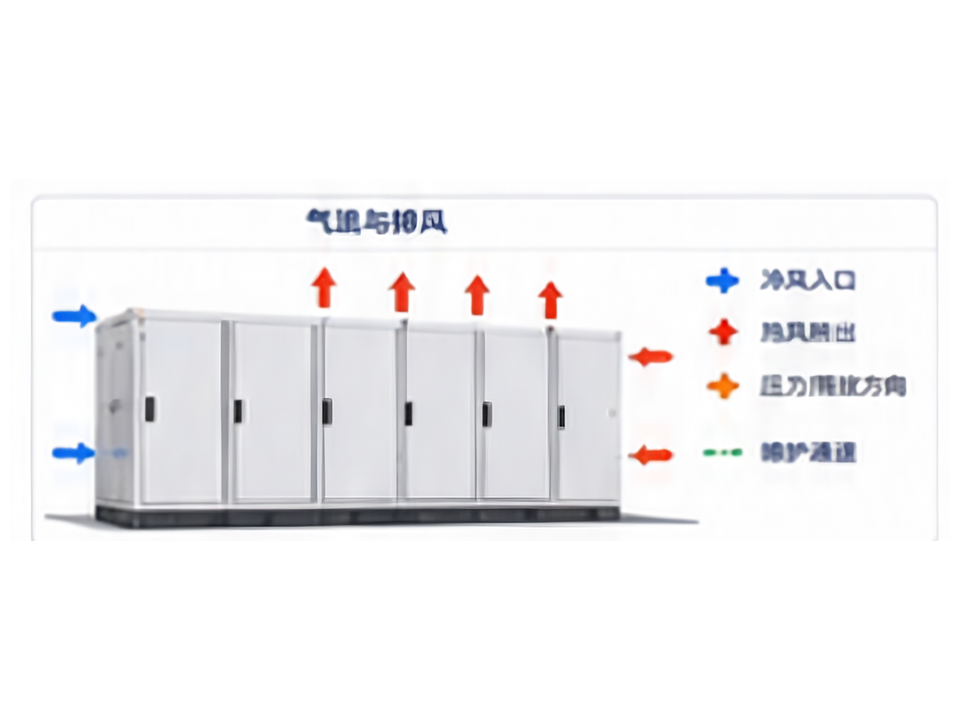

气流与排风
- 冷风入口
- 热风排出
- 压力释放方向
- 维护通道

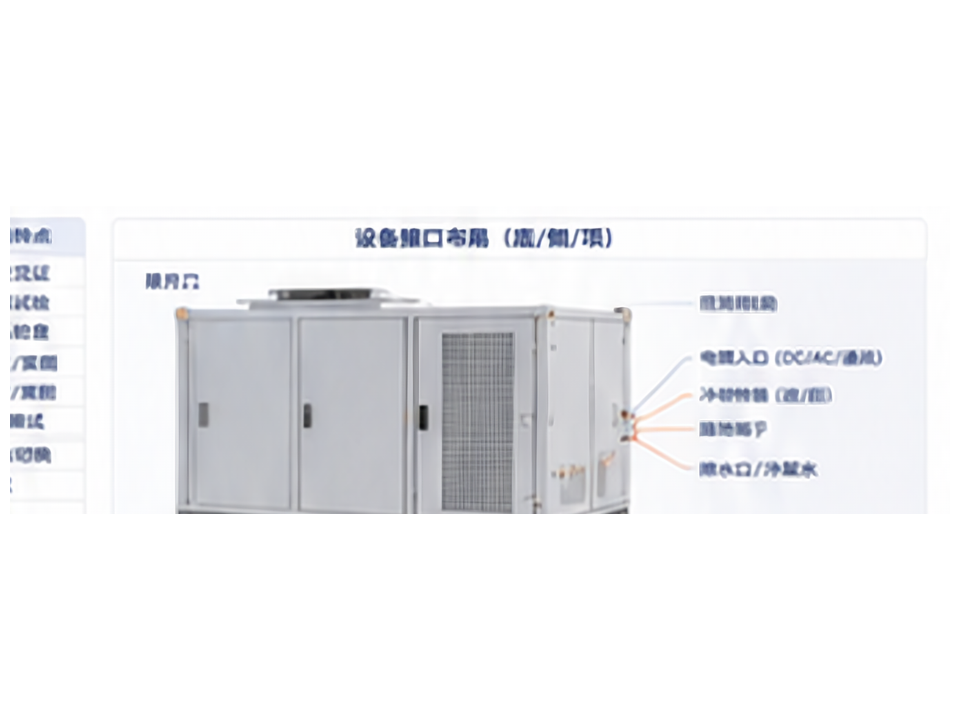

接口矩阵（机 / 电 / 控 / 消防 / 土建）
接口清单化，验收闭环

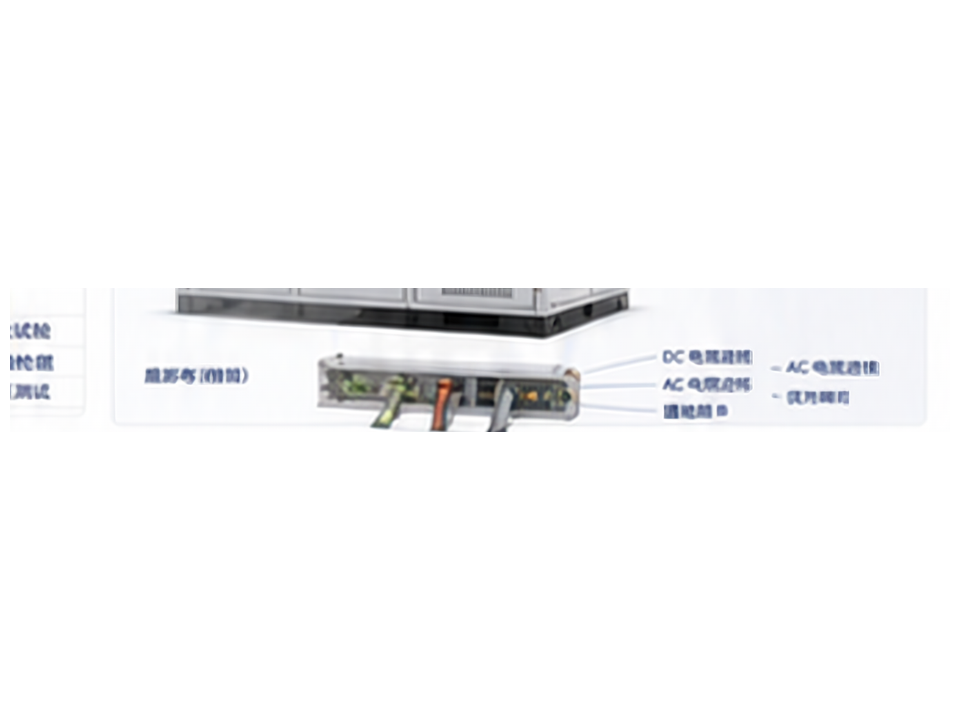

| 专业 | 接口项 | 参数 / 负载 | 责任方 | 接口类型 | 验收 / 技术要点 |
|---|---|---|---|---|---|
| 机械 | 锚固 / 底架 | M24×8 · 扭矩 350–400 N·m | 安装方 | 机械 | 扭矩见证 |
| 机械 | 冷却接口 | DN25 · 压力 < 1.0 MPa | 机械 | 机械 | 压力 / 泄漏 |
| 机械 | 补液 / 排气口 | 按冷却包规格 | 机械 | 机械 | 通畅 / 密封 |
| 电气 | 直流电缆入口 | DC 1500 V | 电气 | 电气 | 极性 / 绝缘 |
| 电气 | 交流电缆入口 | AC 400 V | 电气 | 电气 | 绝缘试验 |
| 电气 | 接地 / 桥架 | ≤ 4 Ω | 电气 | 电气 | 接地电阻 |
| 控制 | 通讯 / 联锁 | 双环网 | IT / OEM | 控制 | 点对点信号 |
| 控制 | 温度 / 流量传感 | 按点表 | OEM | 控制 | 量程校准 |
| 消防 | 火灾探测 | 24 VDC | 消防 + OEM | 消防 | 信号回路 |
| 消防 | 灭火系统 | 气体 / 细水雾 | 消防 | 消防 | 联动试验 |
| 土建 | 防水 / 保温 | 按场地规范 | 土建 | 土建 | 竣工核验 |
| 土建 | 通风 / 百叶 | 排风路径通畅 | 土建 | 土建 | 通畅检查 |
环境与场所特别要求
基础组装要求
- 防洪标高
- ≥ 150 mm
- 地基承载
- 按场地核算（示例 50 / 200 kN/m²）
- 抗风设计
- ≥ 0.5 kN/m²
- 防腐涂层
- C4 / C5（盐雾）
- 防尘防沙
- 过滤 · 正压维持
- 防小动物
- 密封 · 防护网
屋顶 / 室内控制工程
- 楼层承载
- ≥ 7.5 kN/m²（示例）
- 振动与噪声
- 隔振垫 · 吸声处理
- 排热 / 通风
- 进排风道 · 定压口
- 防火分区
- 耐火极限 ≥ 2 h
- 进出 / 检修
- 通道与操作空间
安全风险与控制措施
- 吊装风险吊装方案 · 试吊 / 指挥
- 高空作业安全带 · 防护平台
- 带电接口断电验电 · 确认放电
- 受限空间通风 · 监测 · 监护
- 天气 / 风雨吊装 / 堆放 · 雷电监测
- 焊接作业工具 · 消防 · 覆盖
- 调试边界调试负荷 · 断点确认
维护与更换通道
- 门开启角度≥ 120°
- 维保操作通道≥ 1,500 mm
- 风机上方净空≥ 1,200 mm
- 叉车 / 液压车通道≥ 1,800 mm
验证与验收
接口到达即验证，验收完成即移交
基础 / 结构类
- 平整度 ≤ 3 mm / 2 m
- 标高 / 基准线快检
- 锚栓预埋 / 装配合格
- 混凝土强度达标
- 排水坡度通畅
机电接口类
- 冷却系统压力 / 泄漏
- 水路通畅无渗漏
- 电缆捆扎 / 绝缘 / 紧固
- 接地电阻 ≤ 4 Ω
- 通讯链路连通测试
系统与安全类
- 消防联动 / 报警
- 门禁 / 监控功能
- 绝缘 / 耐压试验
- 设备上电 / 自检
- 热管理 / 温控测试
移交资料包
- 施工图 / 变更图
- 接口清单 / 完成项
- 试验记录 / 合格证
- 调试记录 / 参数清单
- 现场照片 / 视频回放
- O&M 维护手册
让设备顺利落位，让系统按计划投运
