环境到涂层的科学匹配
按 C 类、紫外与清洁化学定义体系与膜厚。
基材与前处理工程
GI / CRS / SUS / Al · 可控转化与钝化。
颜色 / 光泽 / 纹理控制
色板主控与仪器限值 · 非仅目视。
耐久与制造一致性
盐雾 / 紫外 / SPC 与批次 ΔE。
环境输入地图：决定表面工程的关键因素
- 室内/户外
- 沿海盐雾
- 工业污染物 (SO₂/NOx/Cl⁻)
- 紫外辐照
- 湿热/凝露
- 温湿循环
- 磨损/清洁
- 运输损伤
- 维护与寿命
环境 → 涂层
涂层体系必须从使用环境反向定义

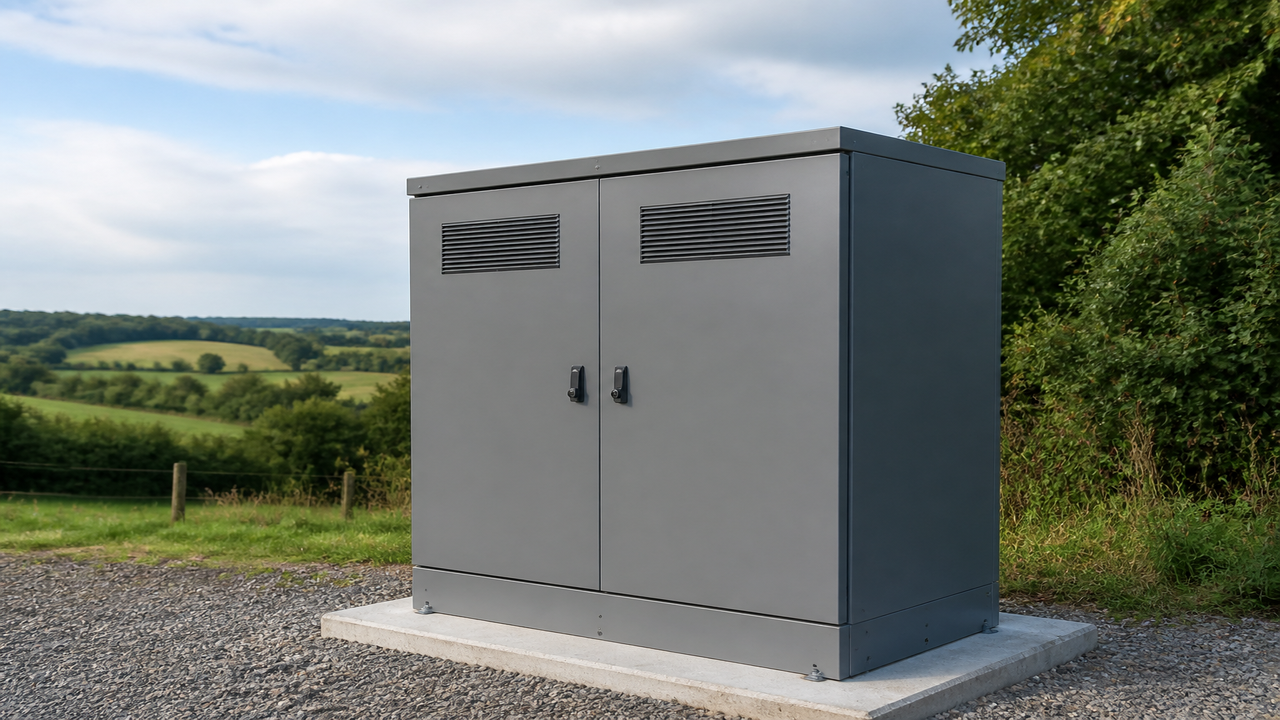

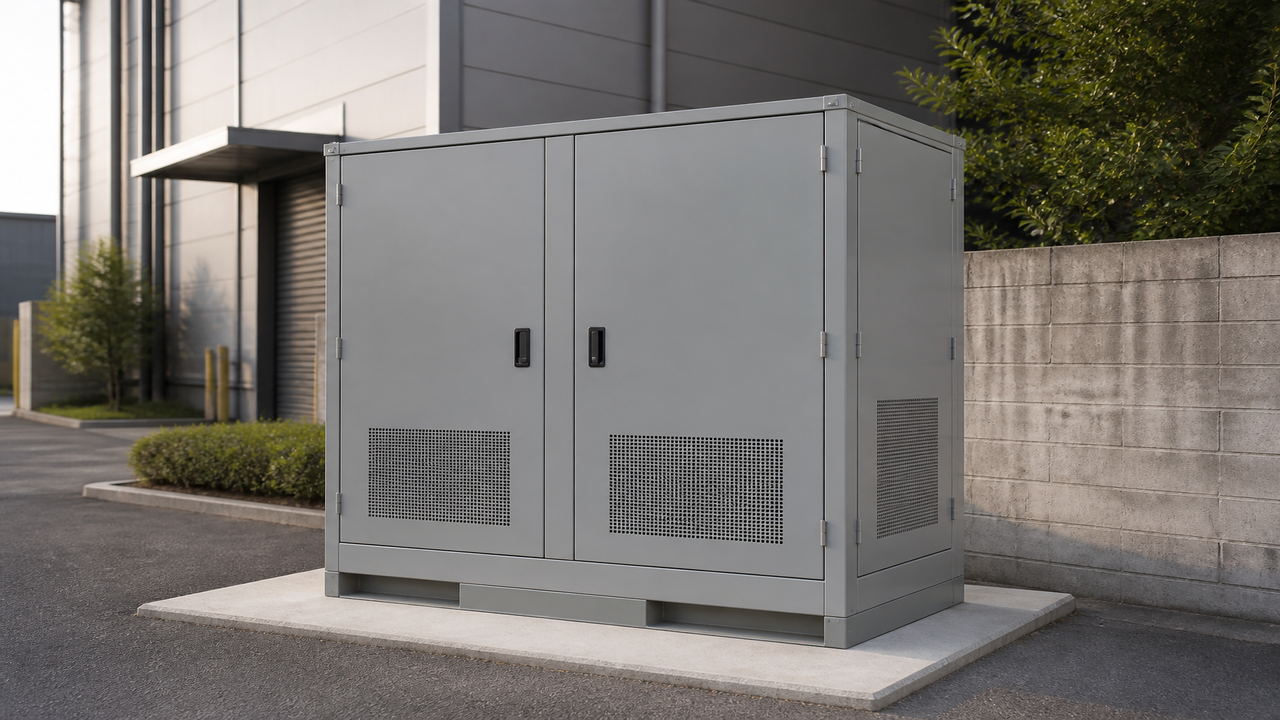

面向室外储能柜体的四档 ISO 12944 取向等级 · 演示目标演示数据
- 环境特点
- 低污染 · 近室内
- 前处理
- 脱脂 · 轻转化
- 体系
- 粉末单涂
- DFT
- 80–120 µm
- 验证
- 附着力 · 光泽
- 维护
- 清洗 · 修补
- 环境特点
- 中等 SO₂ / 湿度
- 前处理
- Sa 2 · 锆系转化
- 体系
- 环氧底 + PU
- DFT
- 100–140 µm
- 验证
- 盐雾 480 h 演示
- 维护
- 年度巡检

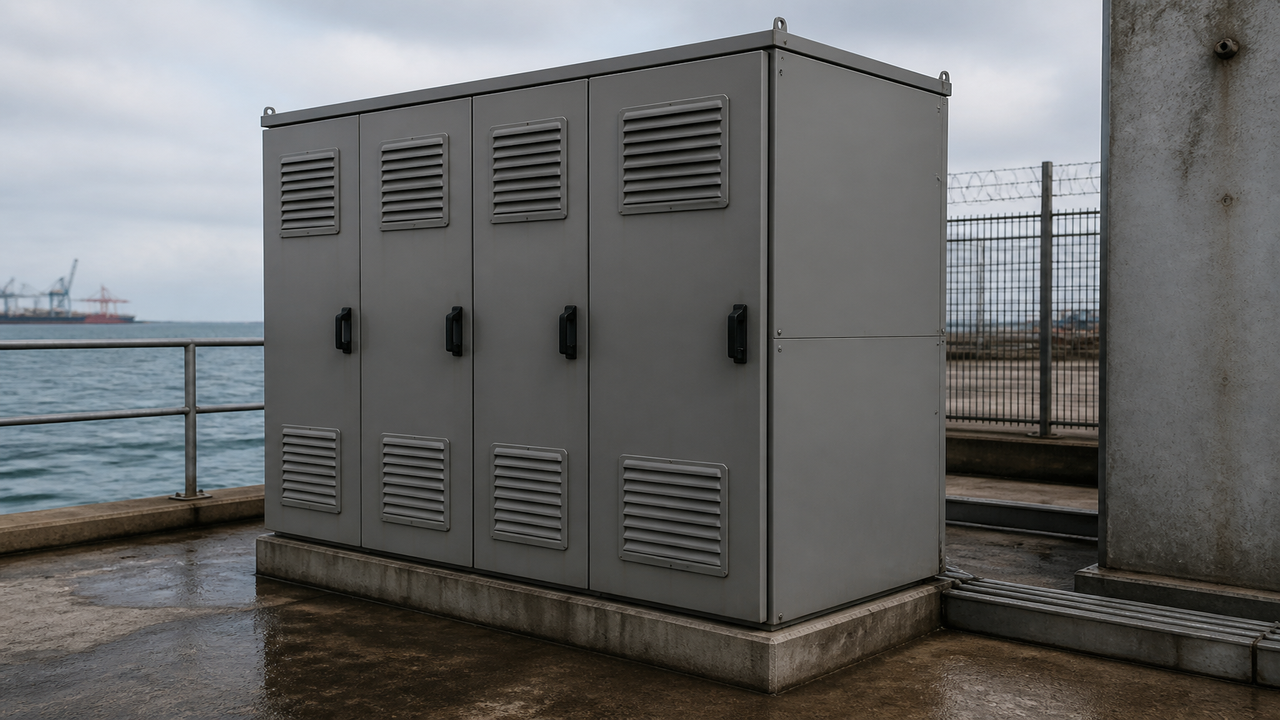

- 环境特点
- 高工业 / 近海边缘
- 前处理
- Sa 2½ · 锆系转化
- 体系
- 锌环氧 + PU
- DFT
- 120–160 µm
- 验证
- 盐雾 720–1000 h
- 维护
- 条涂计划

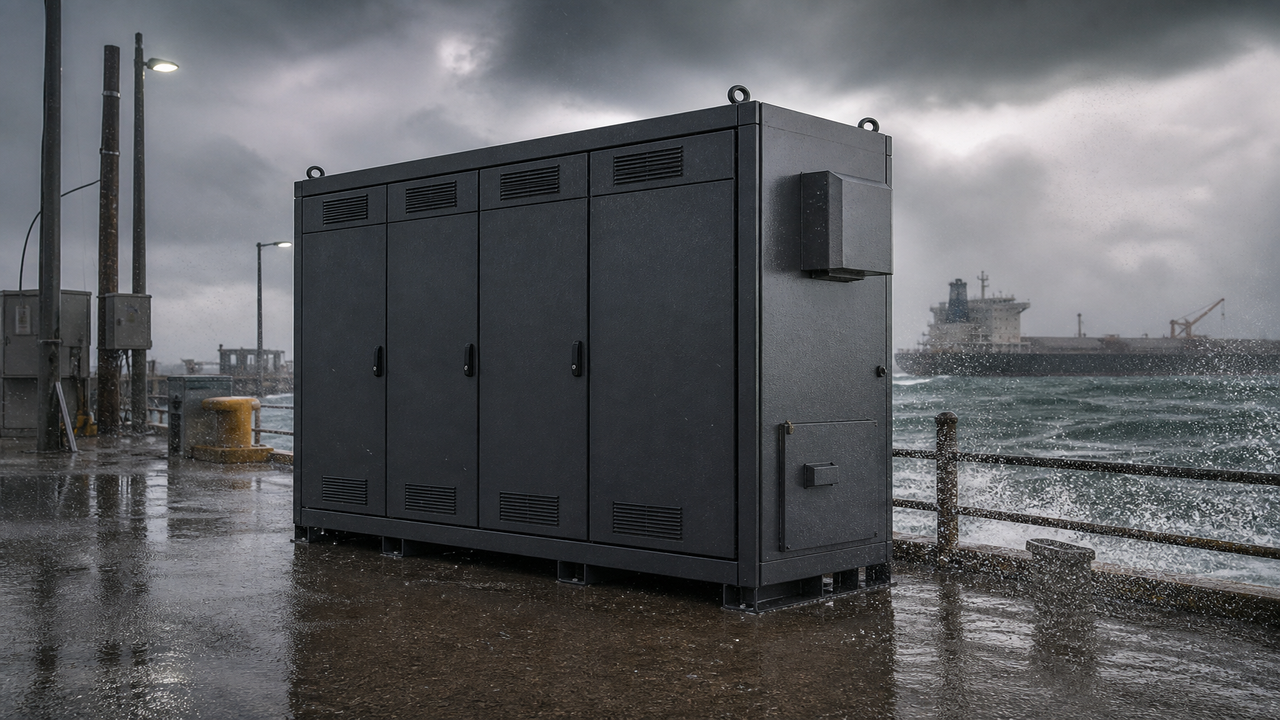

- 环境特点
- 盐雾 · 重工业
- 前处理
- Sa 2½ · 富锌前处理
- 体系
- 多道屏障
- DFT
- 160–220 µm
- 验证
- 盐雾 ≥1000 h 演示
- 维护
- 加强修补包
基材与前处理工程：清洁、粗糙、转化层是涂层寿命的起点
演示数据可选基材
- 镀锌钢板(GI)
- 碳钢(CRS)
- 不锈钢(SUS)
- 铝合金(Al)

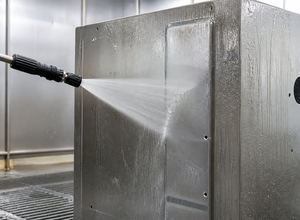

脱脂/清洗油污去除

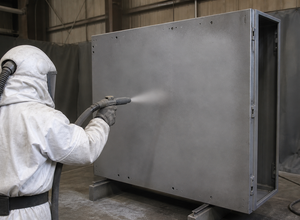

喷砂 (Sa2.5)表面粗化

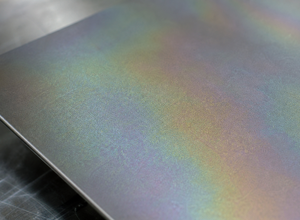

转化处理 (锆系)成膜助粘

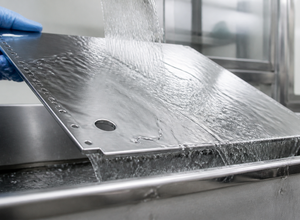

纯水漂洗离子清除

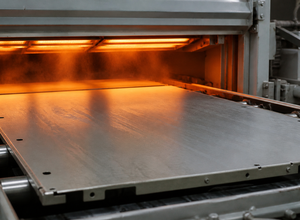

干燥低残留水分
关键控制
- 清洁度：无油无尘
- 粗糙度：Rz 40–80 μm
- 转化层：0.2–1.0 μm
- 表面电导：< 10 μS/cm
- 残留离子：Cl⁻ < 30 ppm
涂层体系对比：选择基于环境目标，而非价格
演示数据

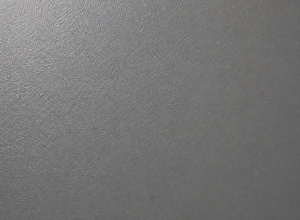

粉末涂装（聚酯）
环氧富锌底漆 + 聚酯粉末

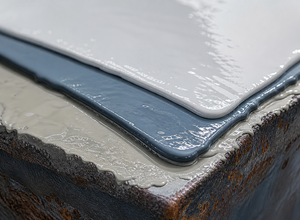

液体涂装（多道）
富锌底漆 + 环氧中涂 + 聚氨酯面漆

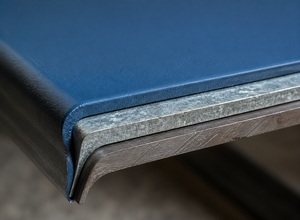

双层防护（镀锌 + 粉末）
镀锌层 + 环氧底漆 + 粉末

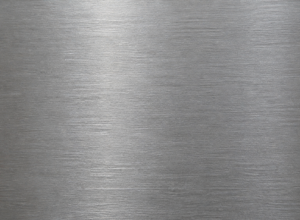

不锈钢/钝化
不锈钢钝化处理 / 电解抛光
| 体系类型 | 典型体系 | 耐腐蚀 (C4) | 耐候/UV | 纹理/外观 | 修补性 | 制造可控性 | 典型厚度 (DFT) | 总拥有成本 |
|---|---|---|---|---|---|---|---|---|
| 粉末涂装（聚酯） | 环氧富锌底漆 + 聚酯粉末 | ★★★★☆ | ★★★★☆ | ★★★★☆ | ★★★★☆ | ★★★★☆ | 100–160 μm | $$ |
| 液体涂装（多道） | 富锌底漆 + 环氧中涂 + 聚氨酯面漆 | ★★★★☆ | ★★★☆☆ | ★★★★☆ | ★★★★☆ | ★★★★☆ | 160–240 μm | $$$ |
| 双层防护（镀锌 + 粉末） | 镀锌层 + 环氧底漆 + 粉末 | ★★★★★ | ★★★★☆ | ★★★★☆ | ★★★★☆ | ★★★★☆ | 100–150 μm | $$ |
| 不锈钢/钝化 | 不锈钢钝化处理 / 电解抛光 | ★★★★★ | ★★★★★ | ★★★★☆ | ★★★☆☆ | ★★☆☆☆ | — | $$$$ |
颜色·光泽·纹理工程：兼顾品牌、散热与可维护
演示数据工业中性色（主用）
- RAL 7035浅灰
- RAL 7032卵石灰
- RAL 7040窗灰
- RAL 9002灰白
- RAL 9006白铝灰
- RAL 9007灰铝
- RAL 7021黑灰
- RAL 9005黑
品牌点缀（建议面积 ≤ 10%）
- RAL 5012天蓝
- RAL 5017交通蓝
- RAL 2004橙
- RAL 6005苔绿
光泽与纹理追求（60° 光泽 GU）
- 低光 ≤10低反射
- 25 ± 5通用工业
- 半光 40–60易清洁
- 高光 ≥80易修补
纹理
- 细纹细腻均匀
- 橘皮中等纹理
- 砂纹粗砂质感
工程考量
- 浅色调低热吸收降低设备表面温度
- 高对比色彩与警示提升可辨性与安全
- 纹理掩饰耐刮擦降低可维护能耗
边角 · 焊缝 · 开孔
边角、焊缝、紧固件与接缝决定真实腐蚀寿命
八张细节卡含主图与 OK / NG 对照 · 演示文案演示数据

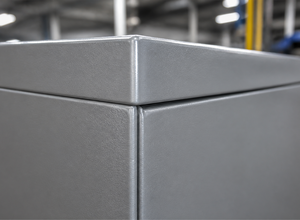

- 棱边覆盖
DFT ≥ 80 μm · 无漏涂
OK圆角 + 满涂

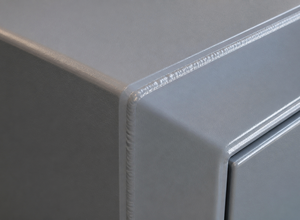

NG刀口裸露 - 焊缝区域
连续成膜 · 无毛刺
OK满条涂

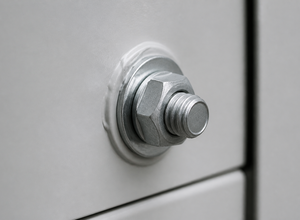

NG跳焊气孔 - 紧固件/螺栓
兼容镀层 · 防电化学腐蚀
OK匹配 + 密封

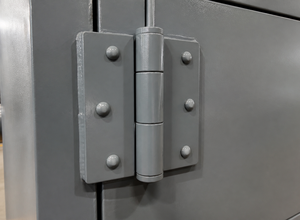

NG异种金属裸露 - 门铰链/活动件
耐磨涂覆 · 活动顺畅
OK活动 + 涂覆

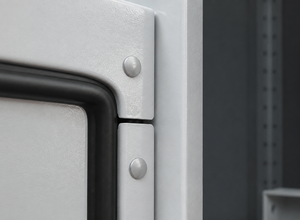

NG漆锁死铰链 - 密封压紧区
密封面完整 · 无裂纹
OK均匀压缩

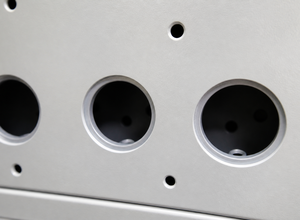

NG缺口 / 夹伤 - 电缆接头/开孔
孔边涂窗 · 防渗
OK满覆盖

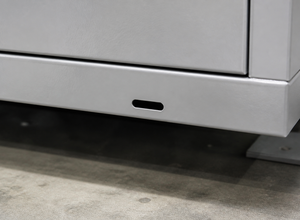

NG切割边裸露 - 排水孔
泄水孔畅通
OK开通 · 孔壁涂

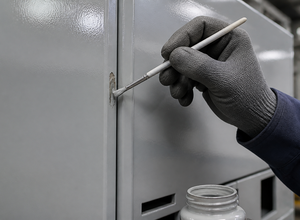

NG堵塞 / 积锈 - 修补/应急维护
批准修补包 · 色差匹配
OK羽化匹配
NG未批准喷涂
样品承认流程
演示数据从数字到实物，锁定一致性
数字规格定义
- 颜色
- RAL 7035
- 光泽
- 25 ± 5 GU
- 纹理
- 细皮
- DFT
- 120 ± 20 μm
- 目标
- C4 / 20 年+
颜色 / 光泽 / 纹理 / DFT / 目标

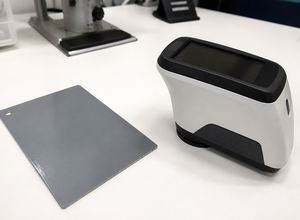

实验室样板
与主机配合 · 色度/光泽/纹理

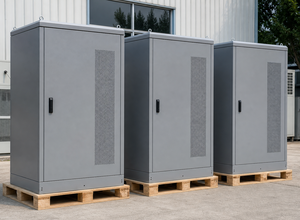

试制机柜
工艺展现 / 复核

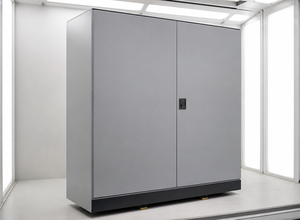

自然光/灯箱评审
工艺展现 / 户外评审

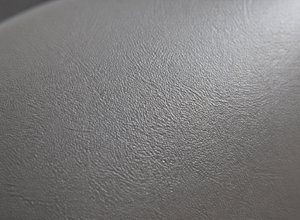

主样确认
确定最终标准件

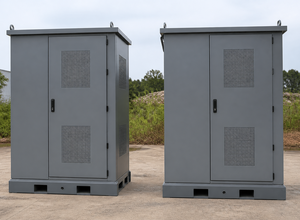

量产边界样
量产一致性边界确认 · PPAP
承认公差条
- 色差 ΔE00≤ 1.0
- 光泽 GU± 20%
- 纹理目标一致
- DFT120 ± 20 μm
生产过程与质量控制
演示数据九道在线门禁 · 关键参数 SPC 基线

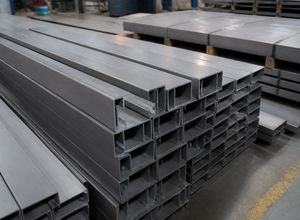

涂料检测
黏度 / 密度 / 细度

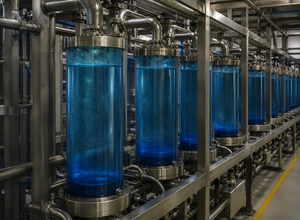

前处理监控
pH / 温度 / 浓度

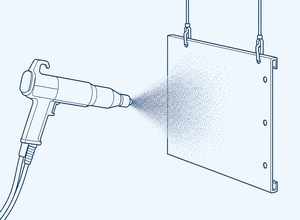

喷涂 / 上粉
膜厚 / 均匀度

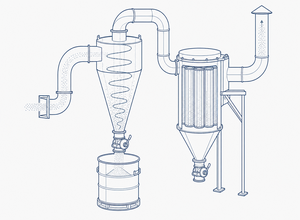

粉末回收
吸附 / 回收率

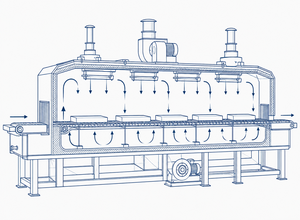

固化烘道
温度曲线 / 时间

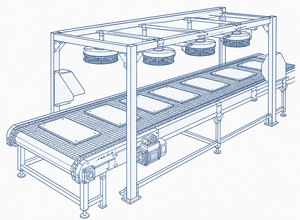

冷却与搬运
降温 / 转运

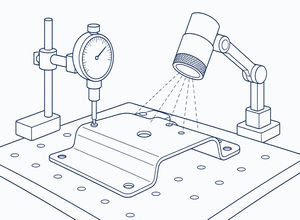

检验与测试
厚度 / 外观 / 性能

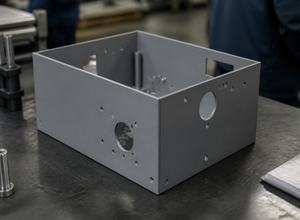

装配与加工
NG 分析 / 判定

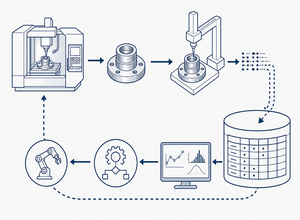

批次追踪
数据闭环
膜厚 · ΔE · 光泽 · 附着力按批次跟踪 · 演示参数基线
数据闭环查询检测与测量体系：可视化、可量化、可追溯

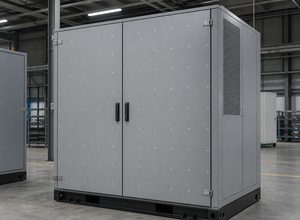

膜厚测量（全柜网格）

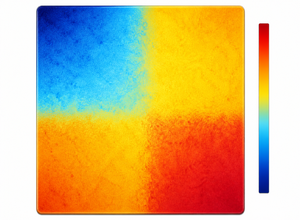

色差 (ΔE00)
ΔE00 ≤ 1.0
合格光泽 (GU)
25 ± 5 GU

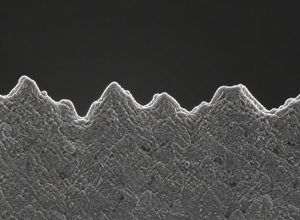

合格表面粗糙度 (Rz)
Rz ≤ 5 μm

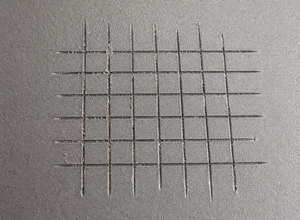

合格附着力 (划格)
Gt0

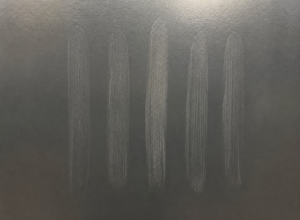

合格固化 (MEK 双擦)
≥ 200 次
合格针孔/漏涂 (高压电火花)
无击穿

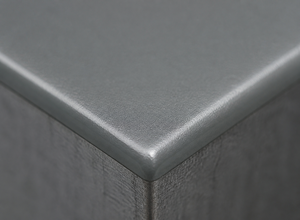

合格涂膜覆盖 (放大)
良好
合格
MSA 与设备校准：所有量具定期校准，数据可追溯到国家或国际标准
耐久验证：从单板到全柜、从单台到多舱 / C4 目标
板间色差 (ΔE00) 分布
光泽 (GU) 趋势图

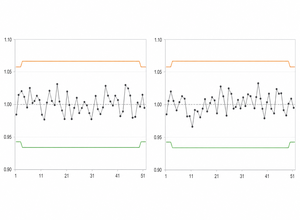

膜厚 (µm) 控制图
多批次对比 (ΔE00)

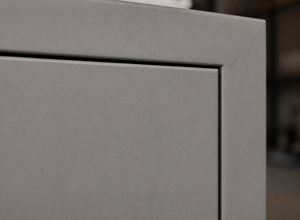

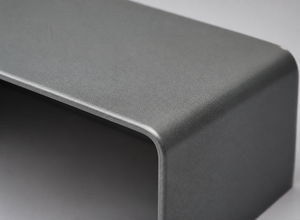

门板-框架差异
ΔE00 ≤ 1.75替换面板后匹配
ΔE00 ≤ 1.0
修补与现场维护体系
七步：从缺陷分级到 C4 维护建议

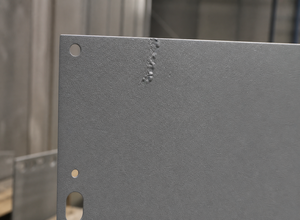

缺陷分级
外观 / 腐蚀 / 安全

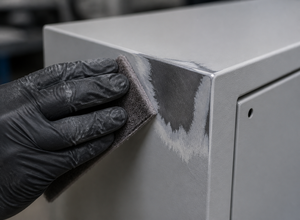

清洗打磨
羽化至完好涂层

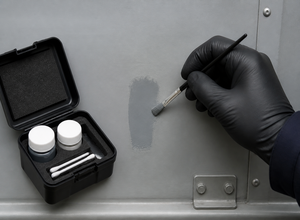

配套修补
仅用批准包

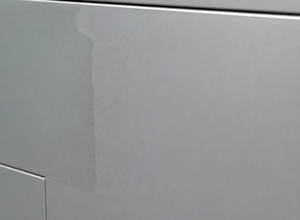

融合固化
边缘羽化 · 闪干

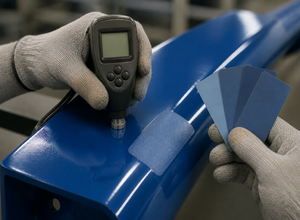

质检
膜厚 · ΔE · 附着力

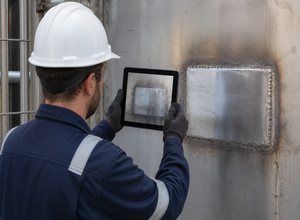

记录
照片 + 批次关联

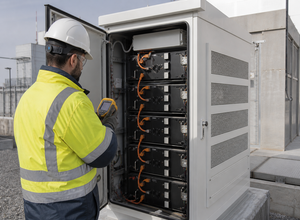

C4 维护
巡检 / 条涂计划
配置与变更治理
九道门禁 · 涂层变更在 BOM、工艺与现场库存可追溯
配置项
颜色 / 体系 / DFT 编号
变更申请
含原因的 CR
影响评估
环境 · 供应 · 质保
验证
实验室 / 试制证据
评审
工程 + 质量
发布
版本升级 · ECO
追溯
批次 ↔ 版本
供方材料
SDS / CoC 更新
基线记录
冻结主数据包
交付的不只是颜色，而是可复现的表面工程
- 表面图纸分区与叠层
- 膜厚表各层目标
- Master 色板签核基准
- 工艺参数喷房 / 烘道
- 粗糙度窗Ra / Rz
- 验收准则AQL / ΔE
- 试验报告盐雾 / 紫外
- 修补手册现场包
- 合规材料SDS / RoHS
- 追溯批次护照
- 基线记录冻结版本
